四轴联动多向调节工业作业执行机构

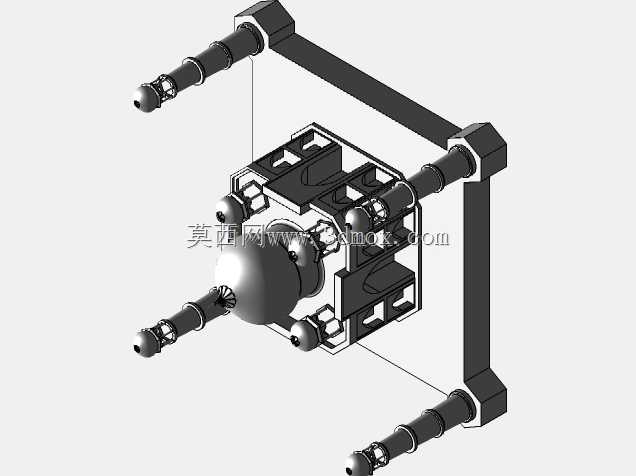

该结构主要面向多方位同步作业的工业场景设计，常见于需要在同一工位完成四个对称方向同步操作的装配、检测、喷涂工位，可替代单轴依次作业的低效结构，在圆周分布点位的加工场景中，能大幅缩减工位动作行程，减少设备空走时间。从结构布局来看，核心采用中心球形铰接基座作为方位基准，四个伸缩执行臂呈90度周向均匀分布在方形外框架的四个角点，每个臂体可独立完成轴向伸缩与角度微调，中心基座预留了工具安装接口，可根据作业需求换装夹爪、喷嘴、检测探头等不同作业端，适配多品类工序的切换需求。设计阶段优先考虑了安装边界的适配性，整体外轮廓为正四边形框架结构，四个臂体完全收回时，整体外尺寸不超出框架边界，可直接嵌入现有自动化生产线的工位预留空间，无需对原有线体进行大规模改造；臂体完全伸出时，作业覆盖范围可覆盖中心向外四倍于臂体收缩长度的环形区域，满足不同半径工位的作业覆盖要求。结构受力层面，外框架采用一体式折弯成型结构，四个角点的臂体安装座做了加厚加强处理，可抵消臂体伸出作业时产生的倾覆力矩，避免作业过程中出现结构震颤；中心球形铰接结构采用多组定位销与锁紧结构配合，可在调整完中心作业端的倾斜角度后实现刚性锁止，不会在作业受力时出现角度偏移。每个伸缩臂内部采用多级导向结构，伸缩过程中无径向晃动，臂体末端的作业端接口做了快换设计，更换作业工具时无需拆卸臂体整体结构，仅需通过接口锁扣即可完成工具换装，缩减产线换型的停机时间。在实际应用中，该结构可直接固定在工位的立式安装支架上，也可倒装在生产线顶部的吊装机架上，安装面预留了标准的螺栓孔位，可适配不同规格的工业铝型材机架与钢结构机架，安装时仅需保证框架基准面与作业平面平行，即可保证四个臂体的作业点位精度，无需复杂的现场调校流程。
