内燃机活塞曲柄连杆传动机构三维建模

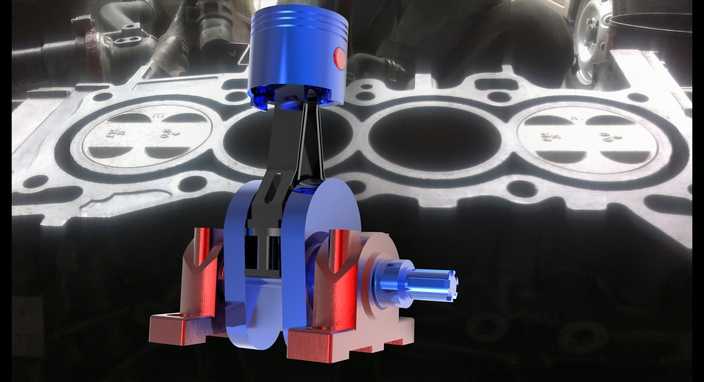

本模型为内燃机核心动力转换机构的三维建模成果，完整还原了活塞、连杆、曲柄曲轴组件的装配关系与运动逻辑。建模过程中首先基于内燃机动力输出的实际工况确定各部件的尺寸比例，以曲柄回转中心为装配基准搭建整体骨架，确保活塞往复运动行程与曲柄偏心距的匹配精度。活塞部分采用铝合金材质的渲染表现，还原了活塞顶部燃烧室凹坑、活塞销座、环槽的细节结构，表面做了金属阳极氧化的蓝色质感处理，清晰区分活塞本体与活塞销的装配边界。连杆部件做了分色渲染，杆身采用哑光黑色金属材质，大头与曲柄连接的轴瓦位置做了高亮金属质感处理，还原连杆承受交变载荷的结构特征，小头与活塞销的配合间隙通过装配约束精准控制，符合实际机械装配的公差要求。曲柄曲轴组件采用红蓝分色的渲染方案，曲轴主轴颈、曲柄销做了亮蓝色高光金属处理，曲柄平衡块采用红铜色金属质感，清晰展示曲轴的偏心回转结构与平衡配重设计，底部的支撑轴承座做了红棕色金属质感处理，还原曲轴支撑定位的结构细节。建模过程中严格遵循机械设计的运动原理，通过装配约束实现活塞直线往复运动、连杆摆动、曲柄回转运动的联动逻辑，各部件的连接位置、配合面都做了精细化处理，没有出现结构干涉问题。背景搭配发动机气缸盖垫片的实景参考元素，突出该机构在内燃机动力系统中的核心位置，渲染时采用工业产品展示的布光方案，通过明暗对比凸显各部件的结构轮廓与材质质感，既清晰展示了曲柄连杆机构将活塞往复直线运动转换为曲轴旋转运动的核心功能，也完整呈现了各组成零件的结构特征与装配关系，可用于内燃机工作原理演示、机械结构教学以及相关动力部件的设计参考。
