猪发射器接收器封锁及快济阀门雨帽组件

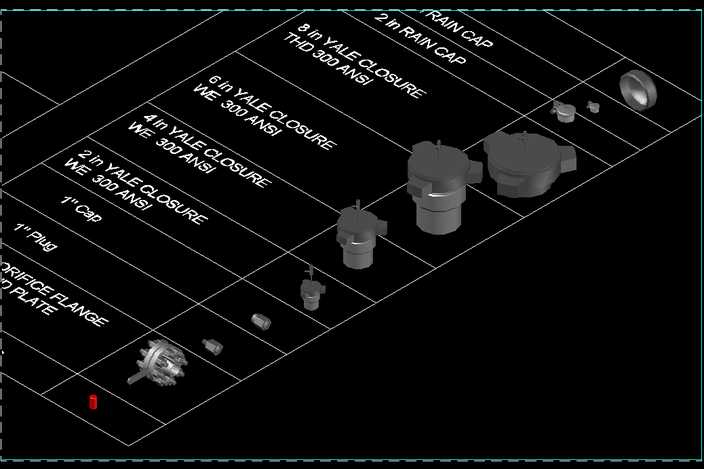

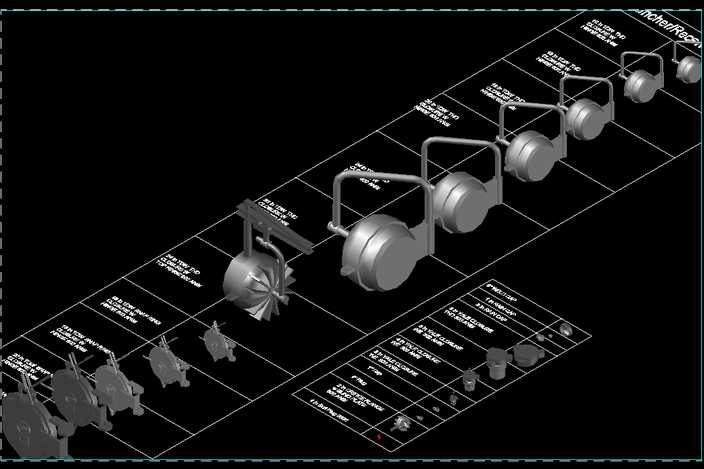

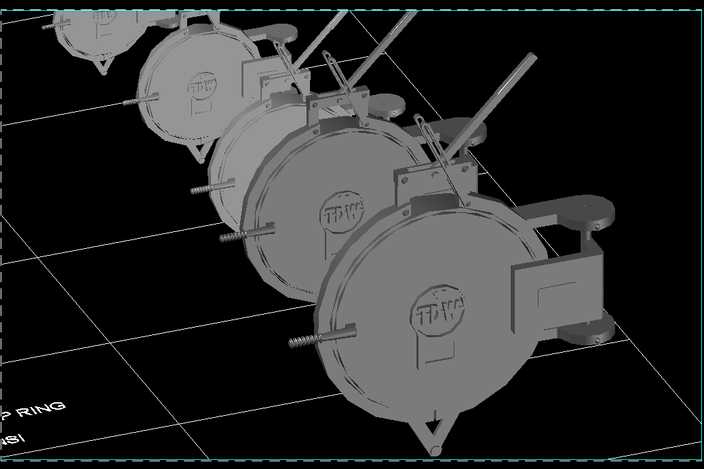

本套机械组件三维建模采用主流三维设计软件完成全参数化构建，建模过程中严格遵循机械加工的公差配合标准，对每一个零部件的尺寸链进行反复校核，确保各部件装配后无干涉、可实现预设的机械动作。建模初期先梳理整套组件的功能逻辑，明确猪发射器、接收器、封锁结构、快济阀门、雨帽、排污结构各自的功能边界与装配关系，先绘制核心零件的二维草图，通过拉伸、旋转、扫描、放样等基础特征命令构建零件基体，再针对密封槽、安装孔位、铰接结构、卡扣配合位等细节特征进行精细化处理，对活动铰接部位预留合理的装配间隙，对密封配合面设置符合行业标准的粗糙度与配合公差。材质配置阶段，根据不同零件的使用场景匹配对应材质属性：阀体类承压部件采用铸钢材质，在渲染材质中调整金属粗糙度、反射率参数还原铸钢件的哑光金属质感；密封件采用丁腈橡胶材质，设置合适的软质材质光泽度与弹性视觉表现；操作手柄类部件采用工程塑料与金属嵌件结合的材质组合，雨帽部件采用耐腐蚀的不锈钢材质，调整材质的高光与反射参数呈现不锈钢的亮面金属特性，排污结构部件采用防锈铸铁材质，还原其表面的氧化层质感。结构设计上，整套组件采用模块化布局，发射器与接收器采用同轴对接结构，封锁件采用快拆式卡扣设计，可实现快速启闭与锁止，快济阀门采用旋拧式启闭结构，内置流道经过平滑过渡处理，降低介质流通阻力，雨帽采用外翻边导流结构，可有效阻挡雨水进入阀体内腔，排污口设置在组件腔体最低位置，配合可拆卸的堵头结构，可快速完成腔体积污的排放作业。渲染阶段采用等轴测视角布置场景，将整套组件的所有零件按装配顺序与爆炸视图逻辑排布在带网格标注的展示平面上，每个零件旁预留标注位清晰展示零件名称与装配关系，采用三点布光方案，主光从斜上方45度投射照亮主体结构，辅光补全暗部细节避免阴影过黑丢失结构信息，轮廓光勾勒零件边缘提升立体感，背景采用纯黑色突出金属零件的质感，同时对每个零件的边缘做抗锯齿处理，确保渲染输出的图片清晰展示每一处结构细节，方便加工人员与装配人员快速理解整套组件的构造与装配逻辑。设计过程中充分考虑组件的实际使用工况，针对户外使用场景做了防雨、防腐蚀的结构优化，针对承压工况做了壁厚加强处理，针对频繁操作的部位做了耐磨结构设计，确保整套组件建模完成后可直接导出工程图用于生产加工，也可用于装配指导、产品演示等场景。
