三角式流体过滤壳体结构设计

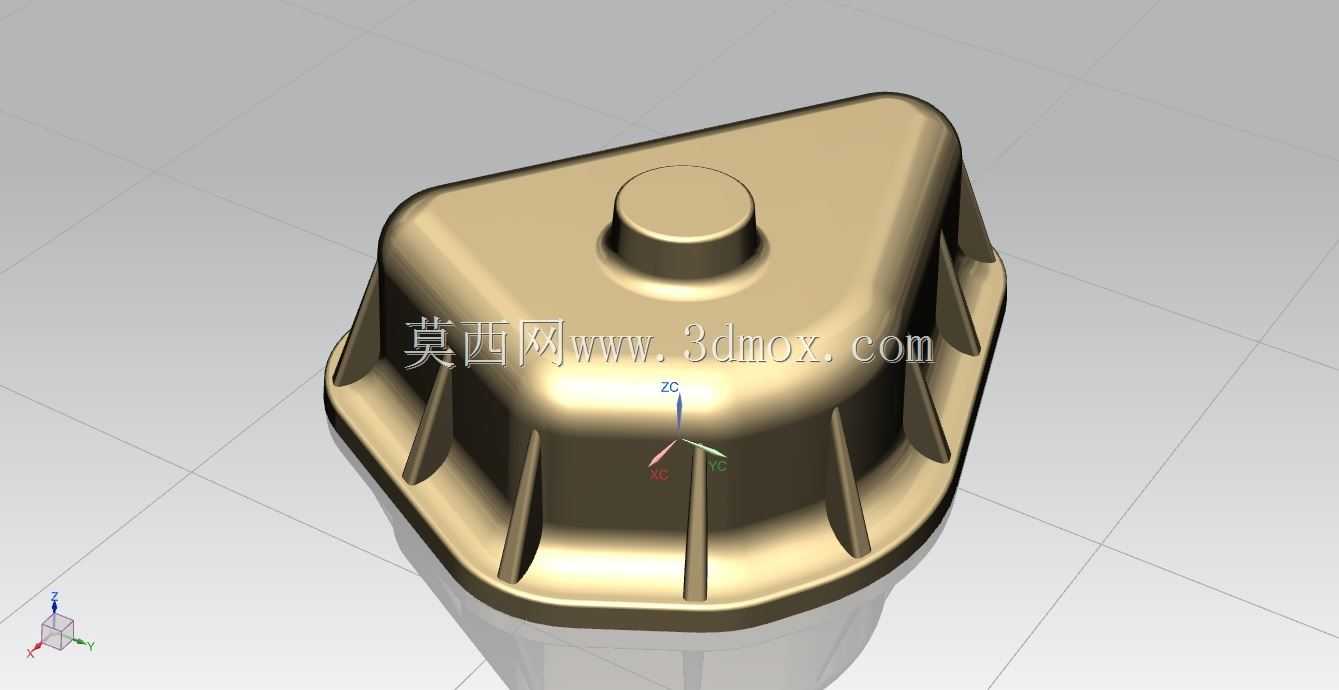

该结构为流体管路系统中的过滤组件承载壳体，多用于民用净水、小型工业循环水支路、气动回路前置过滤等场景，核心作用是为内置过滤芯提供密闭安装空间，同时实现管路的快速对接与日常滤芯更换操作。从结构设计逻辑来看，顶部采用三角切边的类三角轮廓，并非刻意做造型设计，而是匹配小空间安装场景的需求——相比常规圆形滤瓶，三角切边结构可在狭窄的设备舱、厨下安装位内减少空间占用，三个平直边可适配贴墙、贴邻其他管路的安装布局，避免圆形结构的弧度空间浪费。顶部中心的凸起柱为排气或泄压结构预留位，日常使用中可通过该位置集成手动排气阀，排出滤腔内部积存的空气，避免气阻影响流体过流效率，也可适配压差检测元件的安装，实时监测滤芯堵塞状态。壳体侧壁的竖向加强筋是结构强度设计的核心，这类塑料滤壳多采用注塑工艺成型，侧壁在承受1.0MPa以内的管路静压时，竖向筋条可大幅提升壳体的环向刚度，避免充压状态下侧壁出现鼓胀变形，同时筋条也可作为手动拧转的受力位，更换滤芯时无需额外工具，徒手即可拧开端盖完成滤芯替换，筋条的间距经过受力优化，单根筋条的受力面宽度适配手指施力角度，拧转时不会出现打滑硌手的问题。壳体下部的圆柱段为滤芯容纳腔，内部设置有滤芯定位台阶，可适配标准直径的PP棉、活性炭等通用滤芯，端盖与下壳体的连接采用螺纹旋合结构，配合端面密封圈实现静密封，密封槽的深度与宽度经过匹配计算，压缩量控制在合理区间，既保证密封性能不出现渗漏，也避免密封圈压缩量过大导致拧转阻力过高、长期使用后密封圈过早老化失效。安装边界方面，该壳体的外接接口可适配标准4分、6分管路螺纹，整体安装高度控制在常规小型滤瓶的通用尺寸范围内，可直接替换同规格的常规圆形滤瓶，无需改动原有管路布局，三角轮廓的最大外接圆尺寸与同规格圆形滤瓶一致，不会出现安装干涉问题。在流体过流设计上，壳体内部的流道做了圆弧过渡处理，避免直角结构造成的流阻增大，进水端的水流切向进入滤腔，可减少水流直接冲击滤芯造成的滤芯偏流问题，提升滤芯的整体利用率，延长滤芯的更换周期。
