道路施工用挖掘机械臂工作装置

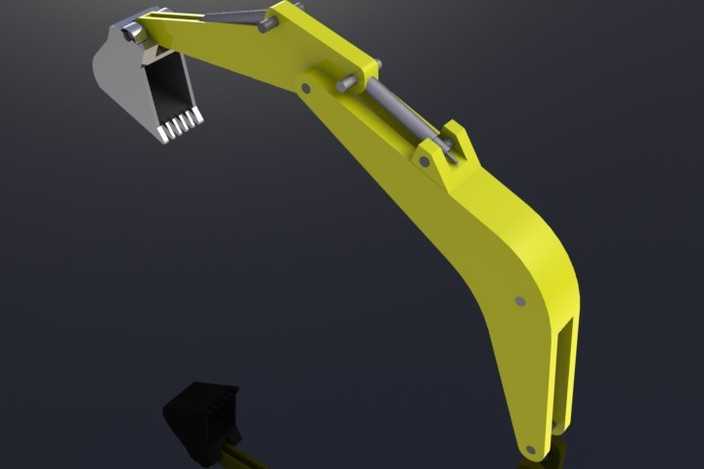

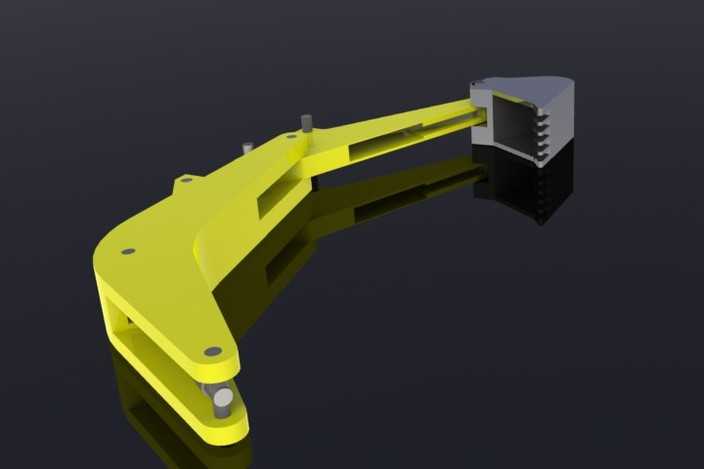

本模型为道路施工场景使用的挖掘机械工作臂装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工程机械工作装置的真实尺寸比例，对动臂、斗杆、铲斗以及连接铰点的位置进行精准定位，确保各部件的运动干涉校验符合实际作业的行程要求。模型对液压油缸的装配关系做了细致还原，分别对应动臂举升、斗杆收放、铲斗翻转的三组驱动油缸，均按照真实液压元件的外形结构建模，包含缸筒、活塞杆、铰接耳环等细节结构，各部件的装配约束完全模拟真实机械的连接逻辑，可直观展示工作臂的动作原理。材质渲染阶段，主体结构件采用工程机械设备常用的亮黄色哑光金属漆材质，调整材质的粗糙度与金属度参数还原漆面的厚重质感，铲斗斗齿部分做了耐磨金属的材质区分，呈现出高强度合金钢的冷硬金属光泽，液压油缸的活塞杆部分设置为亮面镀铬金属材质，缸筒部分与主体结构保持同色系涂装，整体渲染效果贴近真实工程设备的视觉表现。结构设计上，动臂采用变截面箱型结构的造型还原，兼顾结构强度与轻量化的设计思路，斗杆与动臂的铰接位置设置了加强筋结构的细节，铲斗部分还原了斗齿、侧刃、斗背板的完整结构，斗齿的排布角度符合挖掘作业的切入角度要求，各铰接位置的销轴、轴套细节均做了建模体现，完整呈现了机械铲工作装置的结构组成。设计思路围绕道路施工中常见的土方开挖、沟槽清理作业需求展开，整体工作臂的作业半径、挖掘深度参数参考通用小型挖掘装置的性能设定，可用于工程机械结构教学、施工场景模拟演示、液压传动原理展示等场景，模型的各部件均为独立可编辑的实体结构，支持后续的结构修改、运动仿真添加以及工程图导出操作。
