带圆柱铰接座的折弯式安装连接支架

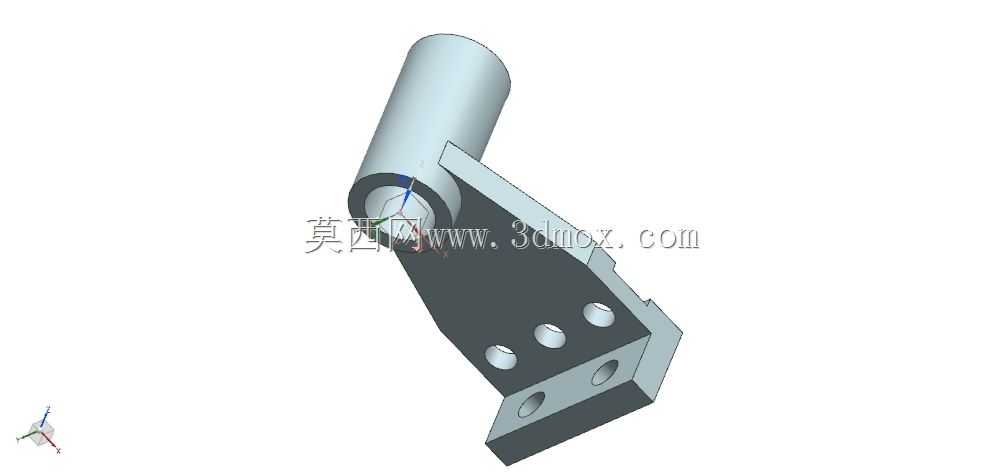

这款带圆柱铰接结构的折弯安装支架，多应用在自动化产线的摆臂铰接工位、小型工装夹具的角度调节单元，以及轻工设备的活动连杆连接部位，主要承担相邻构件之间的铰接传动与载荷传递作用，可实现相连部件绕铰接轴的定角度摆动，同时通过本体的安装孔位完成与基座的刚性固定。从结构设计逻辑来看，支架主体采用折弯式板件构型，相比等厚直连支架，在同等用料重量下能获得更高的抗弯折刚度，适配有侧向载荷的铰接传动场景；上端的圆柱套筒为铰接配合部位，内孔预留了标准铰接轴的配合公差，可直接与对应直径的光轴、销轴配合，套筒与下方折弯板采用一体化连接结构，避免了分体焊接带来的应力集中问题，长期往复摆动下不易出现焊缝开裂的失效情况。下方安装板上设置的多组孔位做了差异化设计，其中三个等距排布的通孔用于穿装螺栓完成支架与固定基座的锁紧，另外两个沉孔可适配内六角圆柱头螺钉，安装后螺钉头不会突出安装面，避免干涉相邻摆动部件的运动轨迹；安装板的折弯角度经过匹配计算，可让上端铰接套筒的轴线与安装基准面形成固定夹角，适配需要倾斜布置铰接轴的设备安装场景，无需额外加装角度调整垫片即可满足安装角度要求。从安装边界来看，支架整体外轮廓紧凑，上端圆柱套筒的轴向长度控制在合理范围，不会在铰接轴方向占用过多安装空间，下方安装板的孔位间距符合常规工业型材的安装孔距标准，可直接固定在标准铝型材框架、钢板焊接基座上，不需要额外加工转接板；铰接套筒的内孔表面做了粗糙度控制，可直接与无油衬套、滚动轴承配合，降低铰接转动时的摩擦阻力，减少长期摆动带来的磨损量。在实际设备运行中，这类支架可作为气动摆杆的支撑座、检测传感器的角度调整支架、防护门的铰接支座使用，能承受常规工况下的径向载荷与小幅轴向窜动力，结构上没有冗余设计，所有构型都服务于铰接传动与固定安装的核心功能，建模时对各安装孔的同轴度、折弯面的平面度都做了公差约束，可直接导出工程图用于机加工生产，也可直接导入装配体完成虚拟样机的运动仿真，验证摆动行程内是否存在结构干涉。
