机用螺杆式夹紧工装结构设计

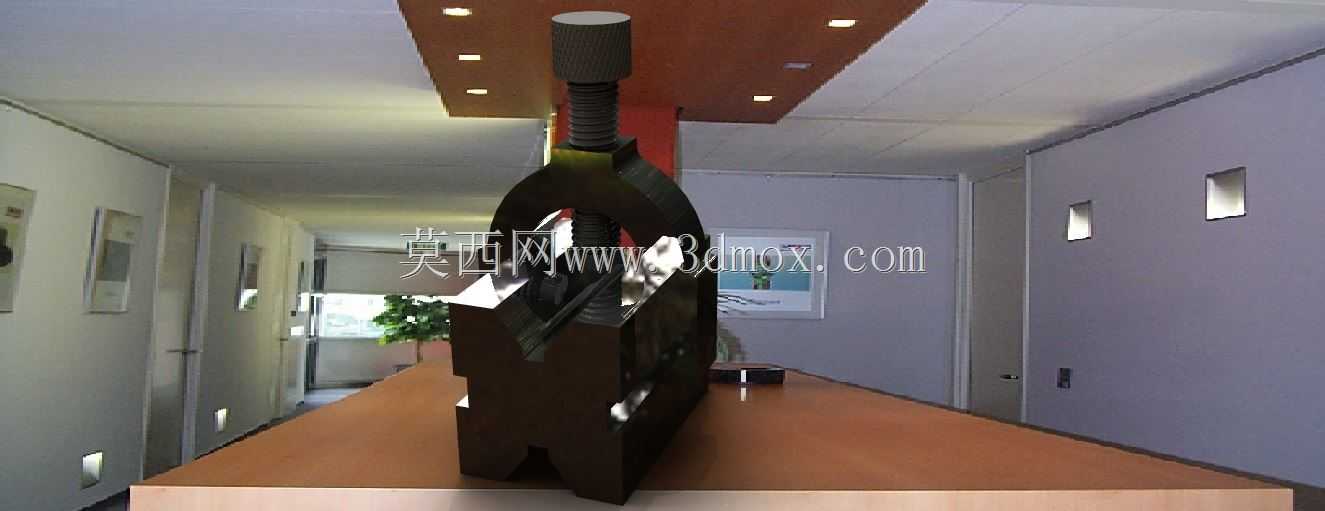

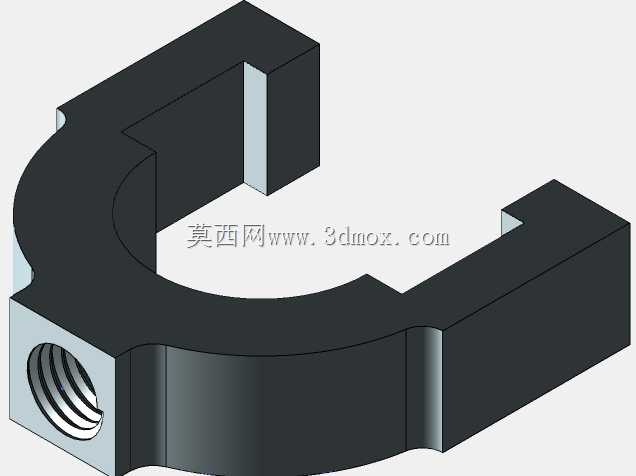

这款螺杆驱动的夹紧工装，核心应用场景覆盖普通机加工工位的工件装夹、钳工台工位的零件固定、小型装配线的工件定位环节，是车间现场手动夹持作业里适配性极强的一类工装结构。从实际使用逻辑来看，它依靠顶部的旋转施力端带动梯形螺杆做轴向进给，螺杆下端的压合块会顺着导向结构垂直下行，配合工装本体的V型定位槽，可对圆柱形、矩形截面的小型工件实现稳定夹持，不会出现装夹偏移的问题。设计阶段优先考虑了手动操作的施力效率，螺杆选用梯形螺纹副，具备自锁特性，当施加足够夹紧力后，即便撤去外部施力，工装也不会自行松脱，能持续维持稳定的夹持力，避免加工或装配过程中工件窜动。工装本体采用整体式铸铁结构设计，底部带有定位卡槽，可直接卡在工作台的T型槽内完成快速固定，不需要额外制作复杂的安装转接件，安装边界适配市面上多数常规钳工台、小型铣床的工作台槽距，整体高度控制在手动操作的舒适区间，操作人员站立作业时无需过度抬臂即可完成旋紧、松脱的操作。结构上特意将导向部位做了加宽处理，避免螺杆进给过程中出现偏摆，压合块与螺杆端部采用活动铰接设计，夹紧时压合块可根据工件表面的角度自动微调贴合面，不会因为工件表面存在微小斜度就出现点接触压痕，也能让夹紧力更均匀地分布在工件接触面上。在实际产线应用中，这类工装不需要外接气源、电源，完全依靠手动操作即可完成装夹，特别适合零散小批量零件的加工作业，换型时不需要调整复杂的参数，只需要旋转螺杆即可适配不同厚度的工件，夹持范围覆盖常规小型五金零件的尺寸区间，日常维护只需要定期给螺纹副加注润滑脂即可，没有易损的复杂结构，长期使用的稳定性表现优异。设计时还特意规避了突出的尖锐棱角，所有操作端的边缘都做了倒钝处理，避免操作人员手动旋紧时被划伤，整体结构没有冗余的零件，拆解后仅分为本体、螺杆、压合块、限位销几个部分，后期如果出现螺纹磨损，只需要更换螺杆即可快速恢复使用，不需要整体报废工装，能有效降低车间的工装维护成本。
