Z型折弯带孔钣金连接固定支架

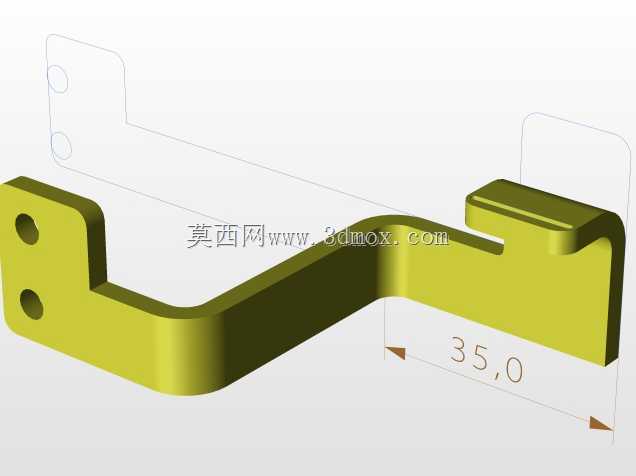

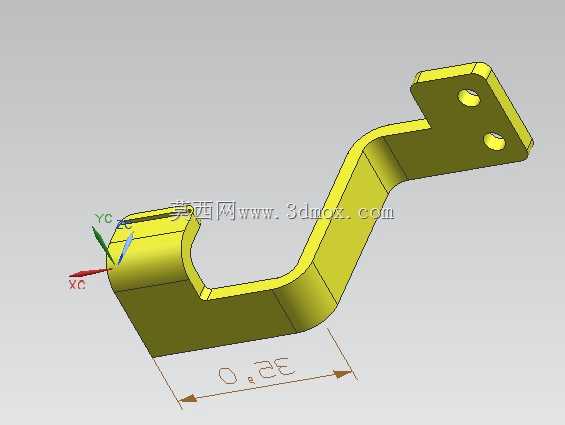

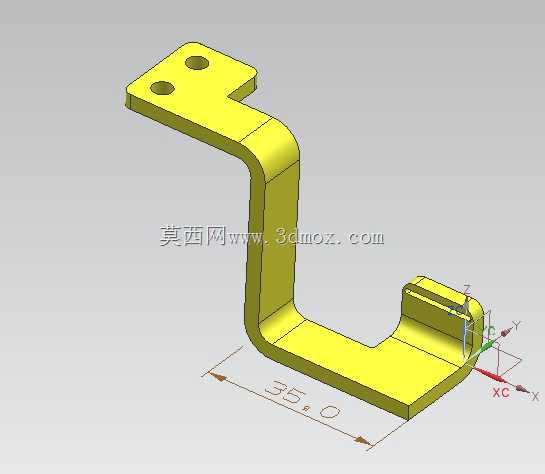

这类Z型折弯钣金支架，多应用在低压电控柜内部走线固定、小型自动化设备的传感器安装支座、轻工机械的壳体内部连接件场景中，核心作用是在存在高低落差的两个安装面之间，实现零部件的刚性连接与位置固定，替代传统的垫块加高安装方式，减少装配环节的零件数量，降低累计装配误差。从结构设计来看，整体采用等厚薄板折弯成型，板材厚度适配常规M4规格的安装螺丝，两端的安装孔位分别对应两个不同高度的安装基准面，其中一端的开孔为圆形通孔，用于穿入螺丝完成与下方基座的锁紧固定，另一端的凸起卡位结构，可直接卡入对应安装面板的预制卡槽内，减少装配时的对位调整时间，适合流水线快速装配作业。设计过程中，折弯处的内R角取值与板材厚度保持1:1的比例，既避免折弯时出现外侧材料拉裂、内侧材料起皱的工艺缺陷，也能保证折弯后零件的整体刚性，不会在长期受载后出现折弯角度回弹变形的问题。从安装边界来看，零件两个安装面的水平投影间距为35mm，这个尺寸是根据常规电控柜内元器件的安装间隙、小型设备内部的走线空间确定的，既不会因为跨距过大导致支架受载后出现挠曲变形，也不会因为跨距过小无法适配高低安装面的落差要求。两端的安装孔中心到各自折弯边的距离，均预留了足够的扳手操作空间，装配时不需要使用特殊工装，用常规十字螺丝刀或者内六角扳手即可完成锁紧作业。零件表面采用常规的镀锌钝化处理，具备基础的防锈能力，可适配一般工业环境下的使用需求，不需要额外做表面喷涂处理，能有效控制加工成本。在建模过程中，这类钣金件需要优先确定折弯顺序与展开系数，保证展开后的毛坯料尺寸准确，减少后续折弯工序的试切调整时间，同时孔位的设计要避开折弯变形区，防止折弯过程中孔位出现拉扯变形，影响后续螺丝的装配顺畅度。这类支架虽然结构简单，但在设备内部的使用频次极高，设计时需要兼顾加工工艺性、装配便捷性与使用可靠性，不能因为零件尺寸小就忽略细节的工艺校核，比如折弯边的最小高度要满足折弯模具的最小开口要求，否则会出现折弯边压不平整、角度超差的问题，直接影响后续的装配精度。
