流线型曲面握持手柄结构设计

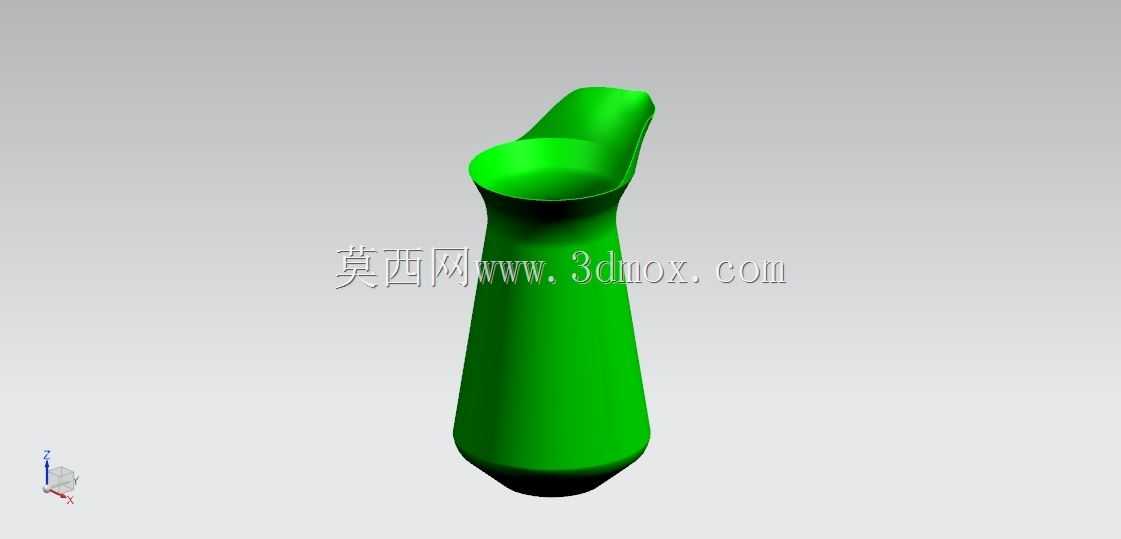

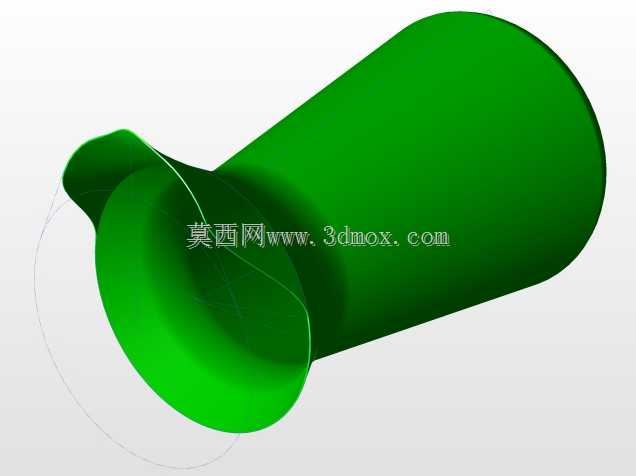

这类曲面握持结构常见于手动操作类工具、手持检测设备、小型作业机具的操作端，核心作用是为操作人员提供贴合手掌轮廓的握持支撑，降低长时间操作带来的局部应力集中，减少操作疲劳感。设计初期首先要匹配人手握持的生理弧度，整体采用上宽下窄的收腰造型，上端的外翻曲面贴合虎口位置的接触轮廓，避免操作时硌压虎口软组织，下端的圆弧收边贴合掌心与指根的贴合区域，握持时受力均匀分布在整个掌面，不会出现局部压强过大的问题。曲面构建过程中，先通过多组截面线搭建基础轮廓，再利用桥接曲线顺滑连接不同截面的过渡段，避免出现曲率突变的硬棱，完成基础曲面后通过缝合操作将零散的曲面片体整合为连续的整体，再通过加厚命令生成均匀壁厚的实体结构，局部开口位置通过填充表面完成封闭，保证整个结构的曲面连续性达到G2级别，握持时不会有突兀的棱角触感。从安装边界来看，这类手柄结构下端通常预留与内部杆件、功能组件连接的装配腔，整体外轮廓最大直径控制在适合成年人单手握持的范围，长度覆盖从虎口到指根的握持区间，不需要额外加装防滑套就能依靠曲面的贴合度提供足够的握持摩擦力，表面做哑光处理后还能进一步提升操作时的防滑性能。实际应用中，这类曲面手柄可以适配各类手动工具、手持检测仪器、小型操作终端的握持端，相比传统的圆柱式手柄，曲面造型更符合人体工学，长时间操作时的舒适度提升明显，同时流畅的曲面外形也能减少污渍残留，日常清洁维护更方便。设计过程中要注意曲面加厚时的壁厚均匀性，避免局部壁厚突变导致的注塑成型缺陷，过渡区域的曲率半径要控制在合理范围，防止出现应力集中点，提升结构的抗冲击强度，即使受到意外跌落的冲击力也不会出现开裂问题。
