方形带孔安装固定连接板结构设计

项目分类:通用五金配件 发布时间:2024-12-29 ID:872563
  • 方形带孔安装固定连接板结构设计
  • 方形带孔安装固定连接板结构设计

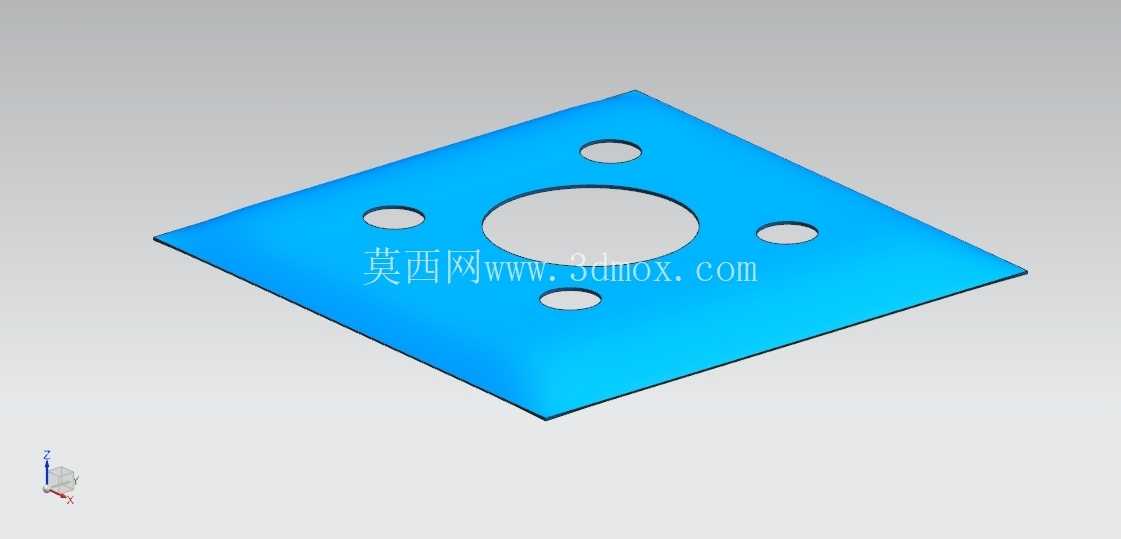

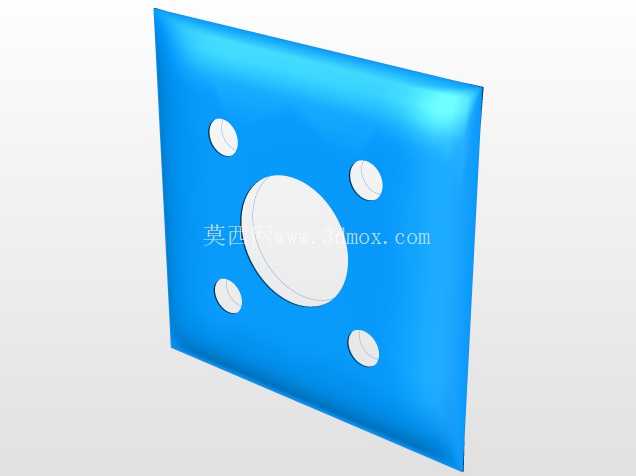

  在电力设备、机电装配、自动化机架搭建的现场,这类方形带孔薄板件是最容易被忽略却又直接决定装配可靠性的基础零件,很多现场装配出现的松动、对位偏差、密封失效问题,追根溯源往往是这类连接垫板的孔位设计、板厚选型、平面度公差没有匹配实际安装边界。从结构本身来看,这块方形薄板采用中心大孔搭配四角对称分布小孔的布局,中心大孔的作用是为贯穿的轴类、管类、接线柱类部件提供避让空间,避免装配时部件与安装板发生硬干涉,四个角部的小孔则是穿装固定螺栓的位置,对称分布的孔位可以让螺栓锁紧时的压紧力均匀覆盖整个板面,不会出现单侧压紧导致的板面翘曲、密封垫压合不均的问题。

  做这类零件的结构设计时,首先要确认的是安装边界的尺寸约束:方形板的外轮廓边长必须小于安装基座的贴合面尺寸,保证板的四周边缘不会超出基座平面,否则螺栓锁紧时边缘悬空的位置会产生应力集中,长期受振动影响容易出现板面变形甚至螺栓断裂。中心大孔的直径要比贯穿部件的最大外径单边留出0.5-1mm的间隙,这个间隙既不能太大也不能太小——间隙过大会导致贯穿部件与板之间的径向窜动量超标,配套的密封件无法完全贴合密封面,间隙过小则会因为加工公差、装配对位偏差导致部件无法顺利穿过孔位,现场装配时需要额外修锉孔位,耽误施工进度。

  四个角部的安装孔位设计要匹配标准螺栓的穿装要求,孔位中心到板边缘的距离要满足螺栓头、垫圈的放置空间,避免螺栓头一半压在板面上一半悬空,同时孔位的位置度公差要控制在合理范围,通常这类安装板的孔位位置度公差设置在0.2mm以内,就能适配绝大多数现场的基座安装孔对位需求,不需要额外做可调孔位设计。板厚的选择要结合实际受力场景,如果是用于电源变压器这类有轻微振动的设备安装,板厚要保证在螺栓锁紧后板面不会产生凹陷变形,同时板面的平面度公差要控制在0.1mm以内,保证板与基座、板与被固定部件之间的贴合面完全接触,不会因为板面不平导致锁紧后存在内应力。这类零件的加工通常采用钣金冲压或者激光切割工艺,加工完成后要对孔位边缘做去毛刺处理,避免毛刺划破配套的绝缘垫片、密封胶圈,所有孔位的边缘不能有锐边,防止装配时划伤操作人员或者破坏线缆绝缘层。在实际选型应用时,还要考虑使用场景的环境因素,如果是在户外潮湿环境下使用,板面需要做镀锌或者喷塑的防锈处理,如果是在电气设备内部做绝缘安装,还可以选用环氧板材质加工同结构的零件,满足绝缘防护要求。

  很多刚入行的结构设计人员做这类零件时,往往只关注孔位的对齐,忽略了板面的压紧力分布,比如把安装孔设计得离中心大孔过近,会导致螺栓锁紧时的压紧力集中在中心孔周围,板的四周边缘无法完全贴合安装面,设备运行时的振动会让螺栓逐渐松动;如果安装孔离板边缘过近,冲压或者切割加工时孔位边缘容易产生崩边,螺栓锁紧时板的边缘容易开裂。另外中心大孔的边缘如果需要配套密封圈,还要在孔位周边设计对应的密封槽,保证密封圈安装后不会被挤压移位,不过从这个结构的形态来看,它更多是作为安装垫板使用,不需要额外加工密封槽,依靠板面的平面度保证贴合紧密即可。在装配流程里,这类零件通常是先套在贯穿部件上,再对准基座的安装孔位,穿入螺栓后按照对角顺序逐步锁紧,不能一次性把单侧的螺栓拧死,否则会导致板面偏移,中心孔与贯穿部件出现卡滞。
