Amarok轻量化三支架结构设计

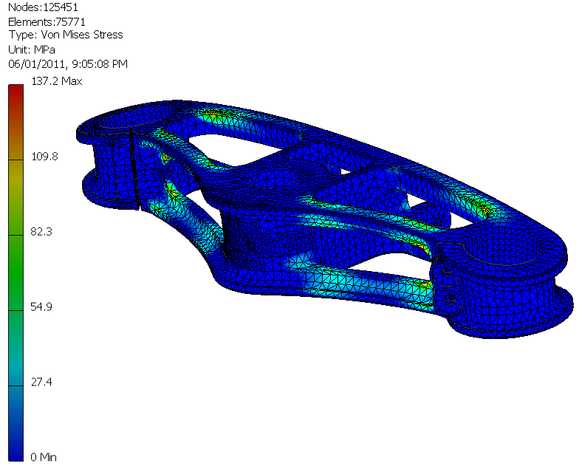

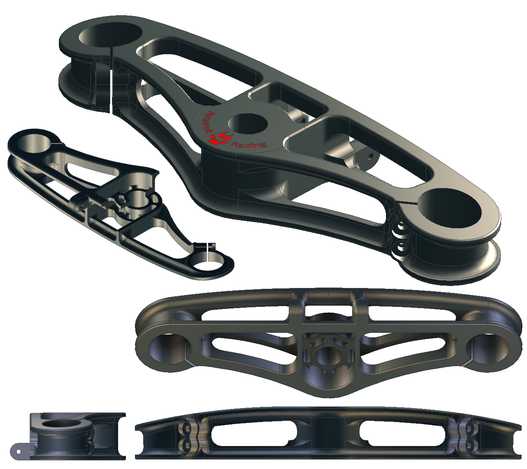

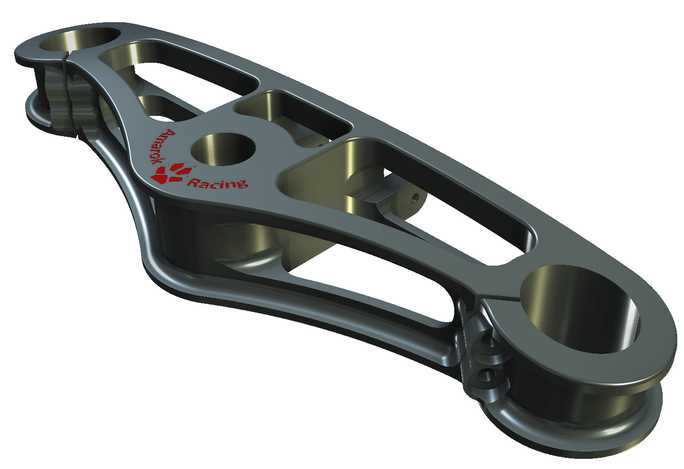

本作品为Amarok配套三支架结构，采用Autodesk Inventor完成全参数化三维建模，建模过程中严格遵循机械设计的公差配合规范，对支架上的三处安装孔位做了同轴度、圆柱度的形位公差约束，确保后续装配环节的适配性。模型渲染阶段采用金属磨砂材质，还原了铝合金机加工后的哑光金属质感，通过环境光遮蔽、全局光照渲染参数调整，清晰呈现出支架表面的加工纹理、镂空结构的光影层次，以及边角处的倒角过渡细节，让三维视图能够直观展现零件的真实外观效果。结构设计上，该版本为迭代优化版本，在原有结构基础上删除了50毫米凹进处的冗余房屋中栅结构，同时对外部法兰半径做了扩展调整，核心设计思路是在保证结构强度的前提下尽可能实现轻量化。设计过程中通过有限元分析完成多轮受力验证，初始版本质量为815g，曾尝试将重量优化至800g以下，但经受力仿真验证该减重幅度会导致结构强度不足，因此最终定型版本保留了合理的材料余量。受力分析数据显示，该支架可承受125LbForce即556N的载荷，可覆盖常规向下、强迫车削工况下的受力需求，安全系数达到2.0，经网格迭代优化后，仿真测得Von Mises应力为145MPa，应力集中区域主要分布在结构转折位置，设计时针对该区域做了圆角过渡处理，分散应力传递路径，避免长期载荷下出现疲劳断裂问题。整体结构采用多段镂空式设计，在非受力区域去除多余材料，既降低了零件整体重量，又保留了安装位、受力筋的完整结构，兼顾了轻量化与结构可靠性的双重需求，支架表面预留的品牌标识位也在建模中做了浮雕式结构处理，与主体结构一体化成型，无需后续额外加工。
