遥控式小型轮式割草作业装置结构

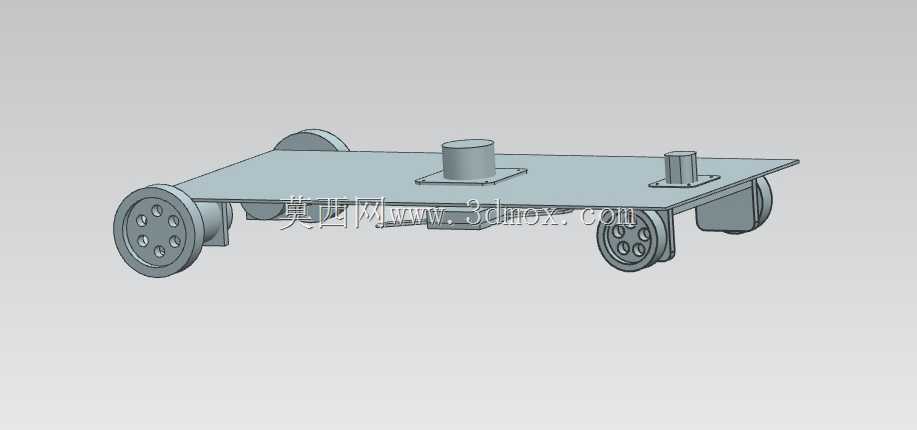

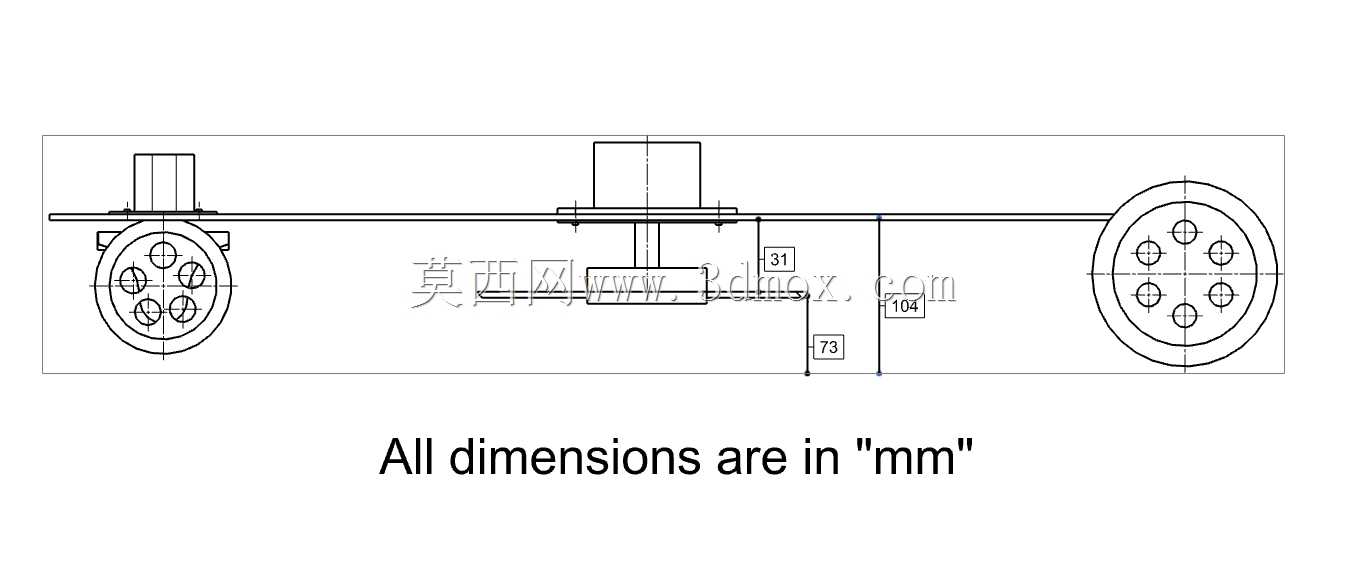

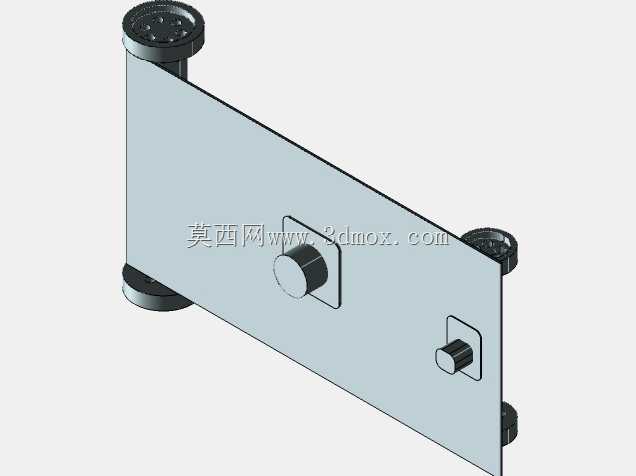

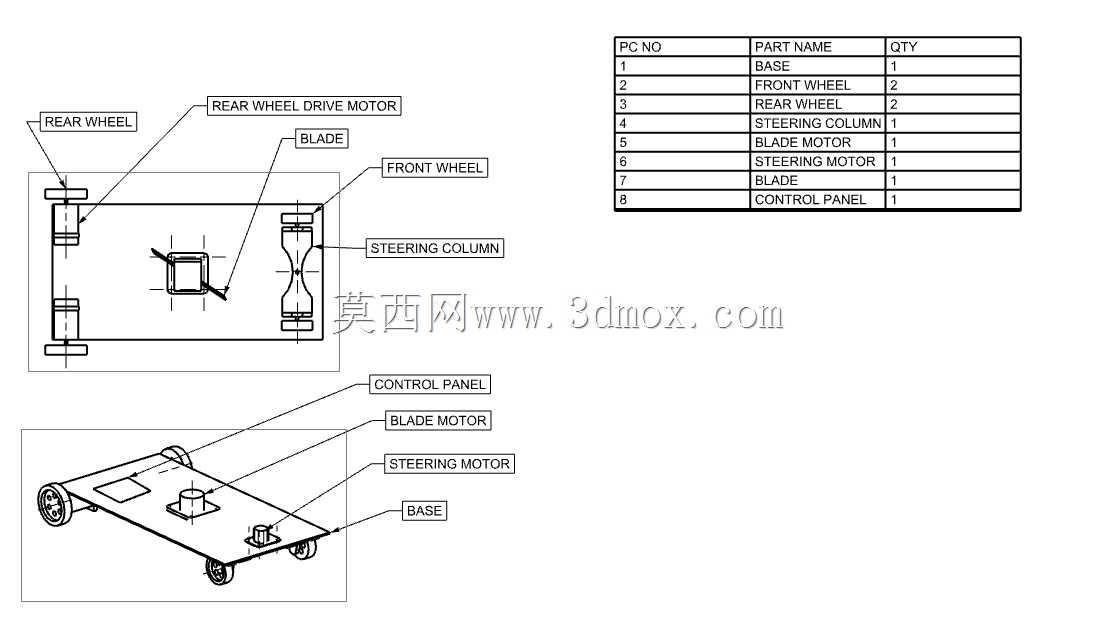

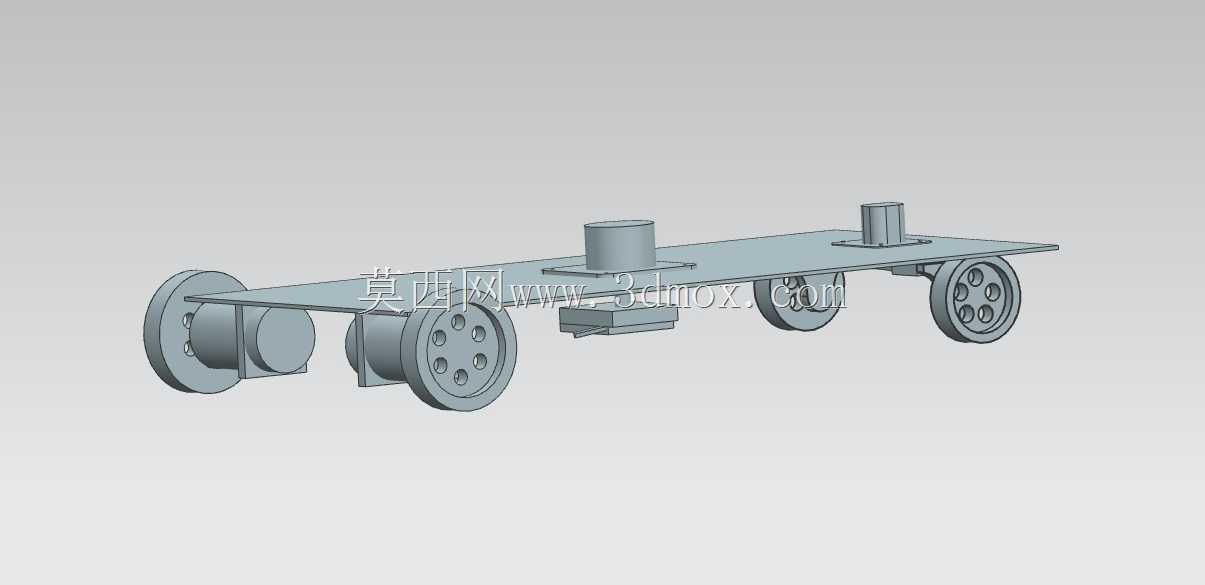

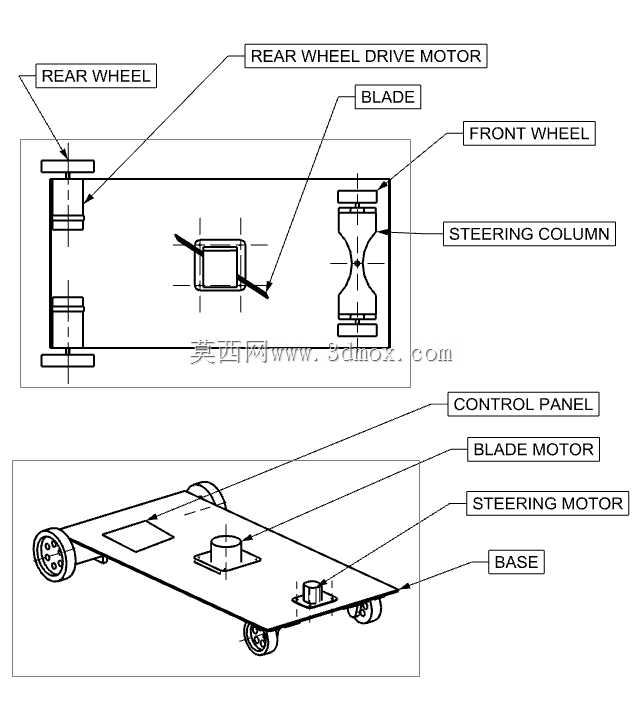

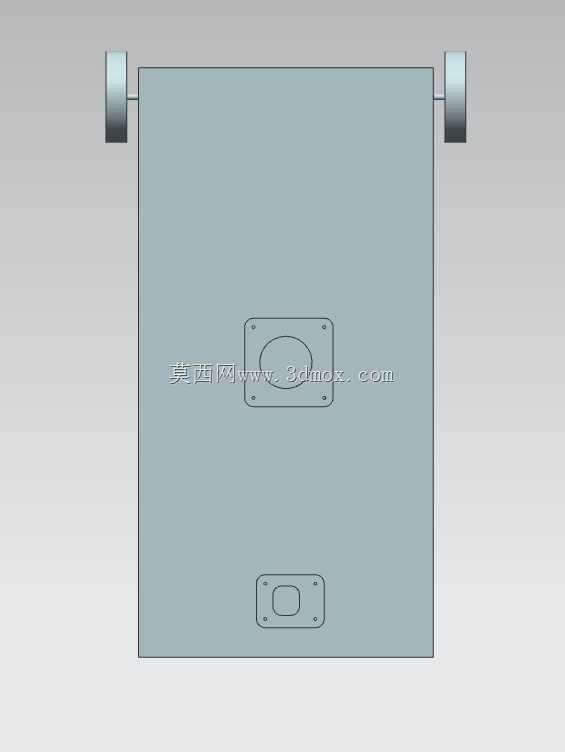

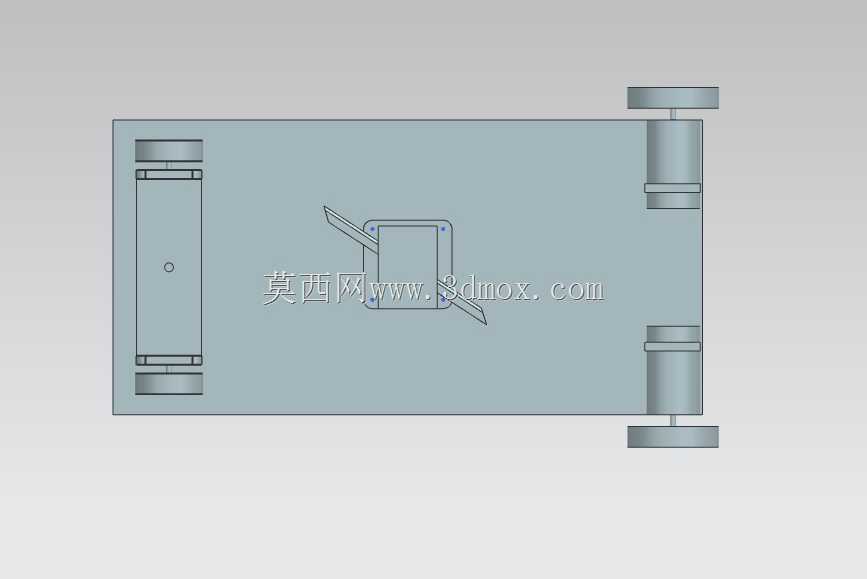

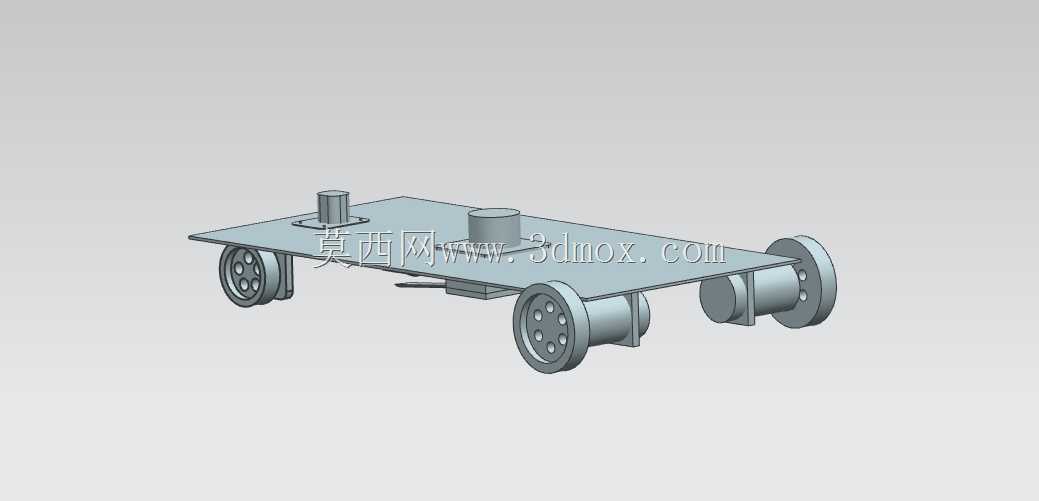

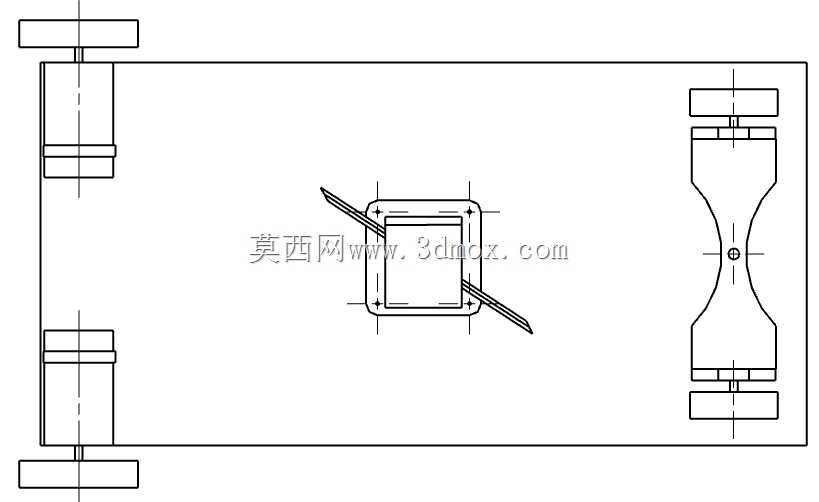

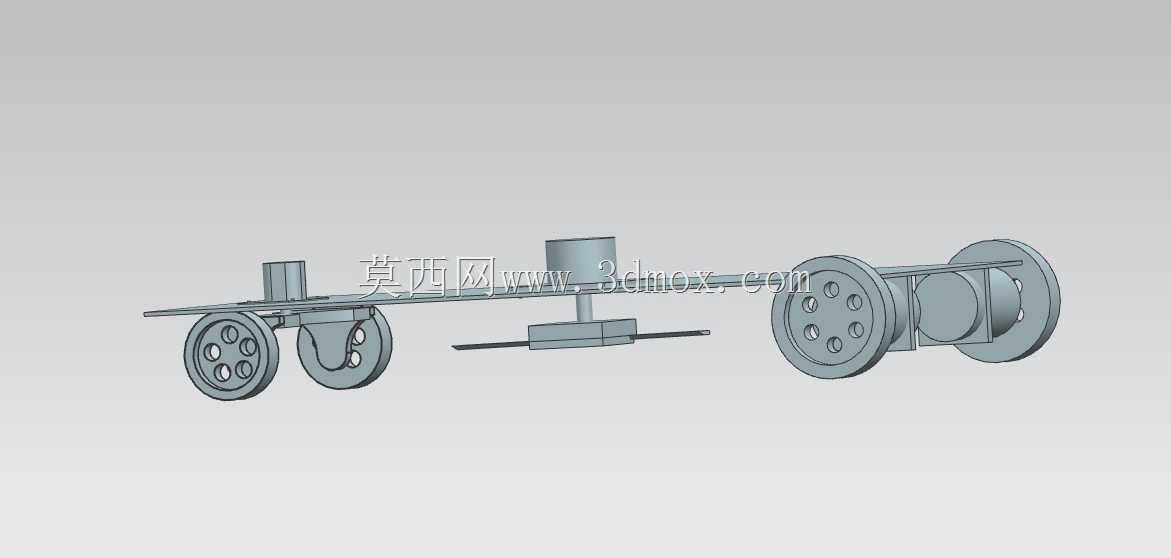

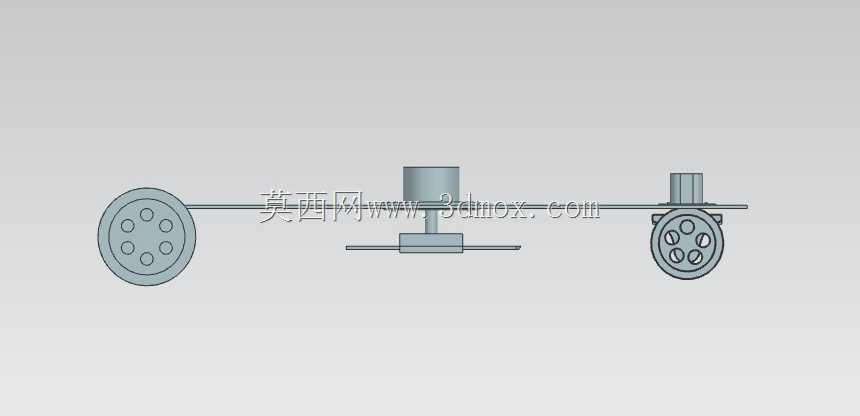

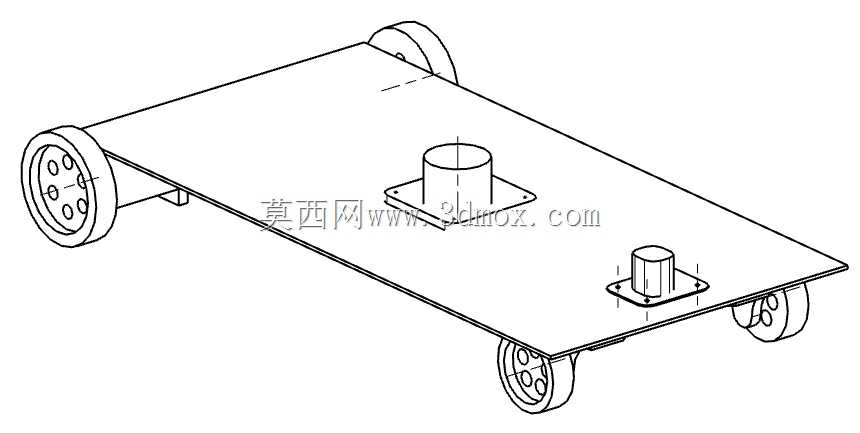

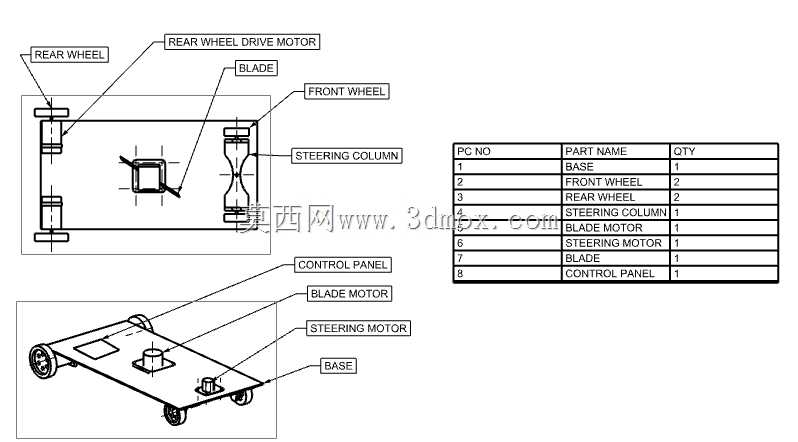

这款遥控式割草装置的设计，主要面向庭院边角修整、坡地草坪维护、小型苗圃除草这类人员不便长时间作业的场景，替代传统手推割草设备降低作业强度，同时规避陡坡、密植区域作业时的人员磕碰风险。从结构布局来看，整体采用平板式承载底盘作为安装基准，所有功能部件均直接固定在底盘板面，没有额外设计复杂的包覆壳体，一方面能降低整机自重，减少轮系对草坪的碾压压强，避免作业过程中压坏草皮，另一方面也方便后期对切割组件、行走驱动部件做检修调整，不用拆解大量外覆盖件。行走部分采用四轮布局，两侧驱动轮分别匹配独立的动力输出单元，差速转向的控制逻辑可以让整机实现极小半径转向，甚至原地回转，在有景观树、路缘石的狭窄庭院里移动时，不用反复进退调整位置，能灵活避开障碍物，靠近边角完成除草作业。底盘上方预留了两个立式安装位，靠前的位置用来安装切割高度调节机构，靠后的位置布置动力供电与遥控信号接收模块，安装边界做了沉台设计，避免部件突出板面剐蹭到低矮的灌木枝条。切割组件布置在底盘中部靠前的下方位置，作业时切割幅宽刚好覆盖两侧轮距的中间区域，不会出现轮辙位置漏割的情况，切割高度的调节范围覆盖2厘米到8厘米，能满足普通景观草坪、固土草坡不同留茬高度的作业需求。设计过程中特意将重心控制在底盘几何中心偏后的位置，在15度到25度的坡地作业时，不会出现前倾翻的风险，同时轮面采用带防滑纹路的宽面结构，在湿润的草皮上行走也不会出现打滑空转的问题。整机的走线全部沿底盘背面的走线槽布置，避免草屑缠绕线路造成故障，遥控接收模块的天线位置做了抬高处理，在有低矮绿篱遮挡的区域也能保证信号稳定传输，不会出现控制断连的情况。底盘边缘做了倒圆角处理，移动过程中碰到景观设施或者植株时，不会刮掉漆面或者剐伤植物表皮，整体结构没有突出的尖锐棱角，作业过程中即便误碰到硬质障碍物，也不会造成部件变形或者障碍物损坏。
