起重机用直柄单钩结构三维设计

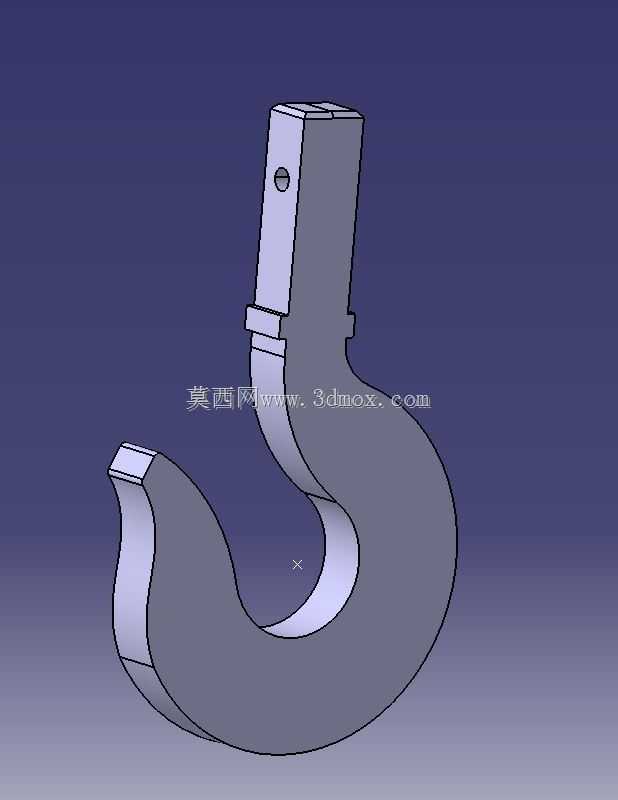

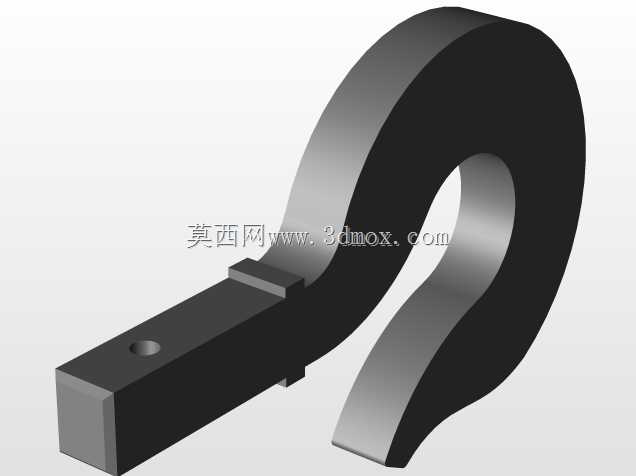

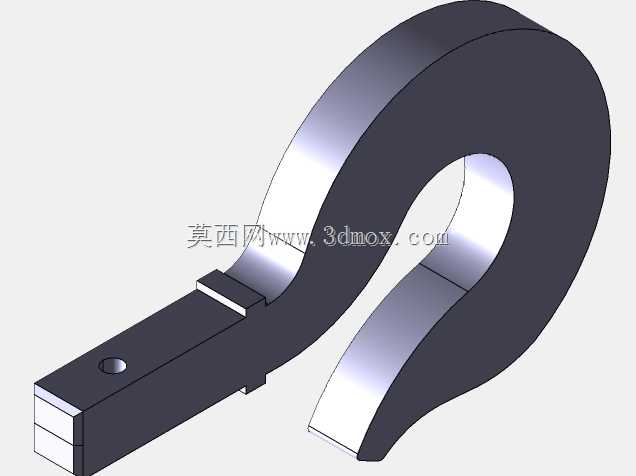

　　在工矿企业、港口码头、基建施工现场的物料吊运作业场景里，吊钩是起重设备直接与被吊载荷接触的核心受力部件，其结构合理性直接决定吊装作业的安全冗余与作业效率，本次设计的直柄单钩结构，适配中小吨位桥式起重机、门式起重机的固定吊点使用需求，可覆盖常规车间内钢材转运、设备检修吊装、货场成件物料装卸等多数常规起重作业场景。从实际使用功能来看，该吊钩需要承担垂直方向的额定起升载荷，同时要抵消作业过程中因载荷摆动产生的横向分力，还要适配常规的吊钩横梁、推力轴承、吊钩螺母的配套安装逻辑，避免出现与现有通用起重配件不兼容的问题。设计过程中首先从受力逻辑切入，钩身的弯曲段是应力集中的核心区域，建模时先通过截面受力推导确定钩身危险截面的曲率半径，

　　钩腔的开口尺寸按照常规吊装索具、卸扣的通用挂接尺寸做适配，保证常用规格的钢丝绳索具、吊装带、卸扣都能顺利挂入，同时避免开口过大导致索具在作业中意外脱钩的风险。直柄段的结构设计充分考虑安装边界，柄部上端设置的横向销孔用于安装防转定位销，避免吊钩在起升过程中随钢丝绳扭转，柄部的台阶结构用于承载吊钩螺母的锁紧力，安装时柄部穿过吊钩横梁的中心孔后，通过推力轴承与吊钩螺母锁紧，保证吊钩可在水平面内360度自由转动，适配不同角度的吊装挂接需求。外形尺寸的确定完全匹配中小吨位起重机的安装空间，钩身的整体高度控制在适配常规吊钩组的装配尺寸范围内，钩尖部位做了加厚处理，避免长期使用中因碰撞、磨损导致钩尖变形失效，

　　钩身的过渡圆角全部按照应力分散要求做圆弧处理，杜绝直角结构带来的应力集中隐患。建模过程中对钩身的各个配合面做了公差适配预留，柄部与吊钩横梁中心孔的配合面按照间隙配合的公差带做尺寸预留，销孔的位置精度满足定位销的装配要求，螺母配合的螺纹段长度保证锁紧后有足够的螺纹啮合长度，避免受载后螺纹滑牙。从实际作业的工况适配来看，该吊钩结构可承受作业过程中的冲击载荷，钩身的截面从弯曲段到直柄段做渐变过渡，既保证了受力薄弱位置的结构强度，又避免了整体结构过于笨重增加起重设备的无效载荷。日常使用中，该吊钩可配合防脱棘爪使用，钩尖处预留了防脱装置的安装位置，可加装弹簧式防脱挡板，进一步降低索具脱钩的安全风险。建模时还原了实际加工的工艺特征，各个加工面的退刀槽、装配倒角都做了完整呈现，没有出现无法落地加工的理想化结构，钩身的整体结构可通过锻造后机加工的工艺实现，符合起重吊钩的常规加工制造流程，不需要特殊的定制加工设备，适配现有起重配件厂的生产加工条件。
