耦合式发电涡轮机三维结构设计

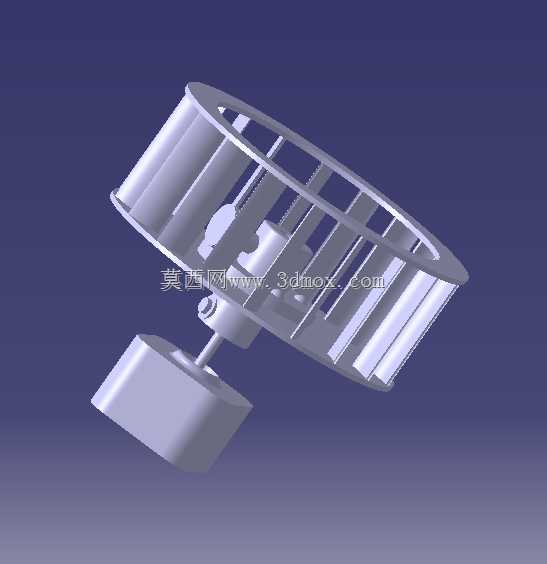

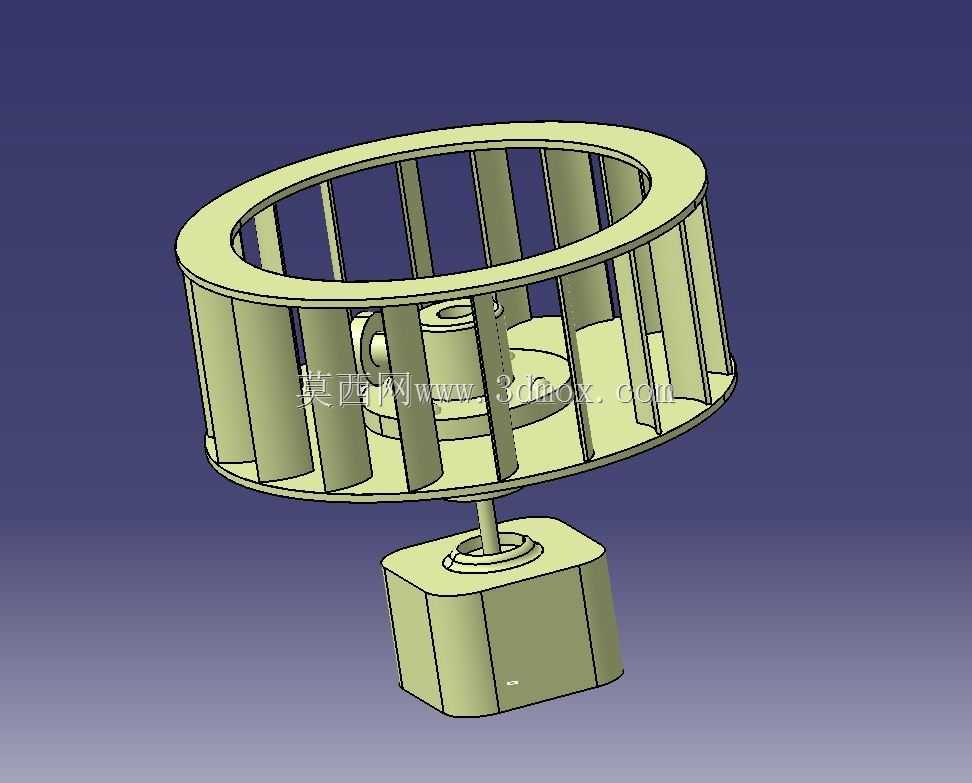

　　在分布式能源回收、小型离网供电以及工业余压利用场景中，发电涡轮机是实现流体动能到电能转换的核心执行部件，这套耦合结构的设计核心在于解决涡轮叶轮与发电机输入端的同轴度匹配问题，避免运转过程中出现偏磨、振动超限的情况。从实际应用场景来看，这类结构常被用于小型水力发电、工业管道余压发电、小型风力驱动发电等工况，不需要复杂的变速机构即可实现动力的直接传递，整体结构紧凑，适合安装在空间受限的设备舱或者管道接驳位置。

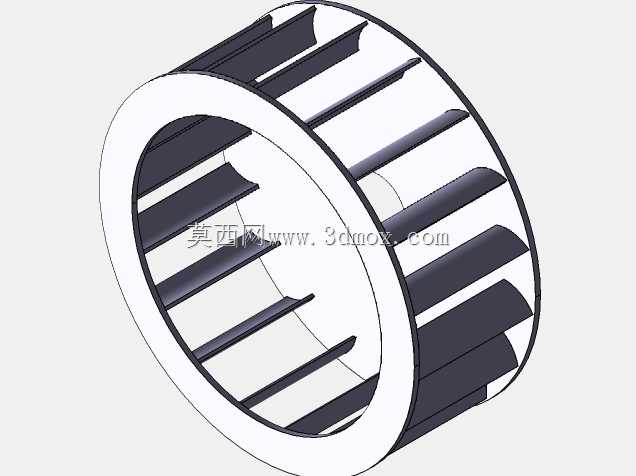

　　叶轮部分采用鼠笼式辐条支撑结构，外圈设置环形围带，既可以保证叶片运转时的结构刚度，避免高转速下叶片出现形变甩出的风险，又能减少流体在叶片外缘的溢流损失，提升动能捕获效率。叶片采用等厚直板型设计，加工难度低，对于小功率工况来说，不需要复杂的翼型曲面即可满足能量转换需求，制造成本与后期维护成本都更低，适合批量应用在对成本敏感的民用小型发电场景中。

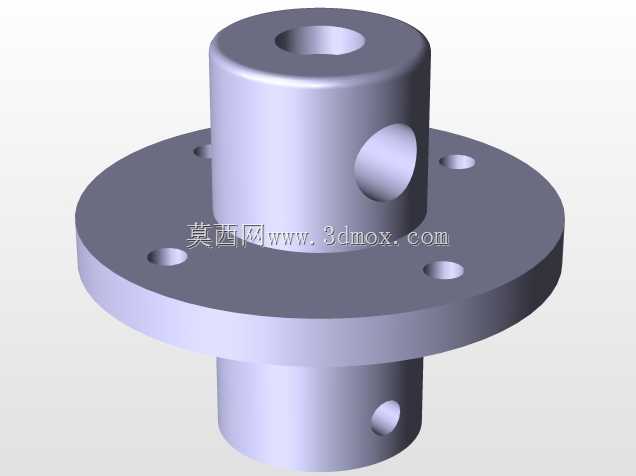

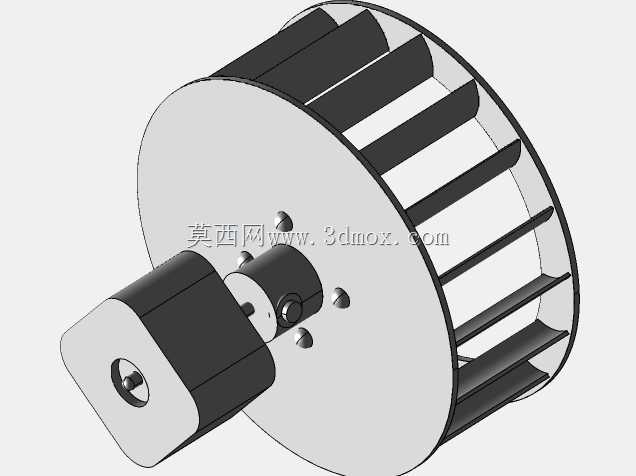

　　耦合连接段采用短轴直连结构，轴端与发电机转子输入端采用同轴定位止口配合，不需要额外的联轴器即可完成动力传递，减少了传动环节的功率损耗，同时也缩小了整体设备的轴向尺寸。设计时需要重点考虑轴系的动平衡调校，叶轮整体做动平衡处理，剩余不平衡量需要控制在对应转速等级的允许范围内，避免运转时振动传递到发电机端，造成轴承过早损坏。

　　安装边界方面，涡轮段的流体通流部分需要匹配对应管径的接驳接口，安装时需要保证涡轮叶轮的旋转平面与流体来流方向垂直，避免偏流造成叶轮受力不均。发电机部分的安装基座需要设置减震垫，隔绝涡轮运转时产生的微幅振动，保证发电机内部定转子的气隙均匀，避免出现扫膛故障。整体结构没有复杂的异形曲面，零部件加工工艺性好，叶轮部分既可以采用金属铣削加工，也可以采用高强度工程塑料注塑成型，适配不同功率等级、不同成本预算的应用需求。

　　在结构设计过程中，需要重点校核叶轮辐条与外圈连接位置的结构强度，在高转速工况下，该位置承受的离心力最大，需要做圆角过渡处理，避免应力集中造成结构断裂。轴与叶轮的连接采用过盈配合加平键定位的方式，保证大扭矩传递下不会出现轴与叶轮的相对转动，提升设备运行的可靠性。这类直连耦合结构相比带传动、齿轮传动的涡轮发电结构，传动效率可以提升8%到12%，同时没有传动件的磨损消耗，全生命周期内的维护工作量更小，适合长期无人值守的运行场景。

　　实际选型应用时，需要根据来流的流速、压力参数匹配对应的叶轮直径与叶片数量，这套结构的叶片数量设置兼顾了通流面积与结构刚度，适合流速中等、流量稳定的流体工况，如果应用在脉动流工况下，还需要在轴系上增加飞轮结构来稳定转速，保证发电机输出的电能频率稳定。
