汽车产线零部件转运手推车结构设计

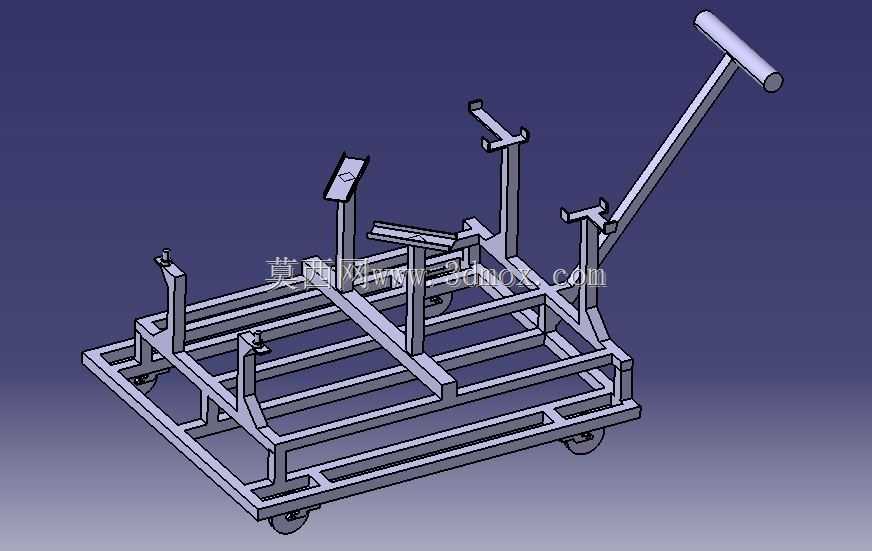

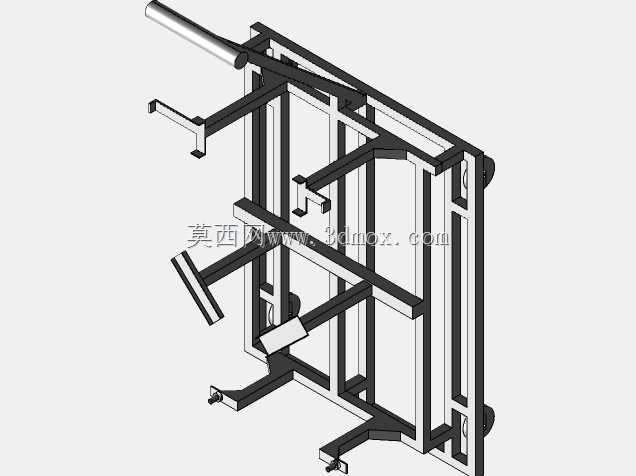

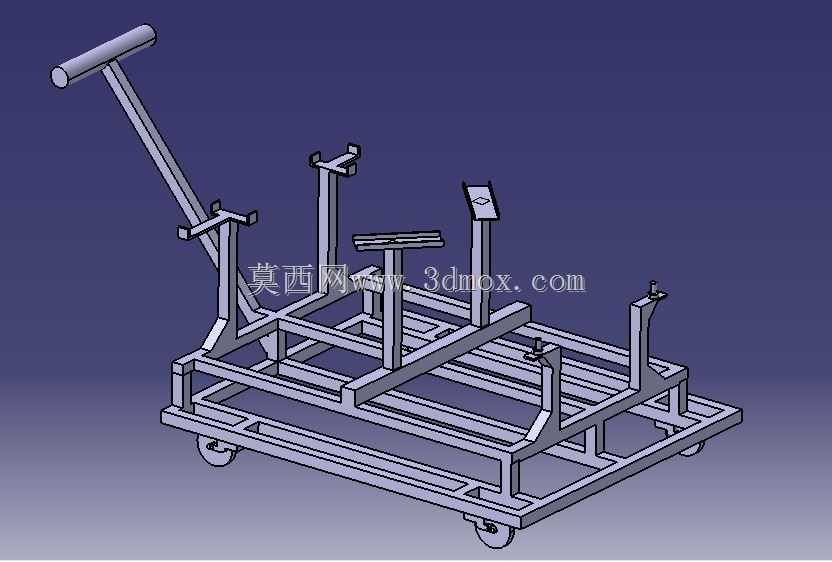

　　这款手推车主要面向汽车制造车间的物料周转场景，适配焊装、总装、冲压等不同工序间的原材料、中小型冲压零件、分装总成的短距离转运需求，区别于通用平板推车，其结构针对汽车零部件的异形轮廓做了专属限位设计，避免转运过程中零件磕碰、滑落，减少工件表面防护层的损伤，降低生产过程中的不良品损耗。从结构设计逻辑来看，整车采用框架式焊接结构作为承载主体，底部主框架采用矩形钢管拼焊成型，框架内部设置多道横向与纵向加强梁，保证满载状态下底盘的抗弯刚度，避免长期使用后出现框架变形、轮组安装位偏移的问题。底盘下方共设置四个脚轮安装位，其中两个为定向脚轮布置在推行方向的前端，两个为带刹车功能的万向脚轮布置在靠近扶手的后端，既保证长距离直行推行时的方向稳定性，

　　也能满足工位旁狭窄区域的转向调整需求，脚轮安装座采用加厚钢板与主框架焊接连接，同时加设三角加强筋分散轮组承载的集中应力，适配车间环氧地坪、钢板地坪等不同地面条件，单轮承载冗余量按照额定载荷的1.5倍设计，应对车间偶尔出现的超载转运工况。上部的工件支撑结构根据所转运零件的支撑点位置做了差异化的立柱布置，每根支撑立柱的高度根据零件的悬空高度需求设定，立柱顶端设置尼龙材质的支撑垫块，垫块轮廓与零件接触位置的型面做适配，既保证零件放置后的定位精度，也避免金属硬接触划伤工件表面；部分立柱上设置可快速调整的限位挡块，可根据同系列不同规格零件的尺寸变化调整挡块位置，提升整车的适配范围，减少车间内工位器具的种类投入。扶手采用倾斜式单杆设计，

　　扶手高度按照人体站立推行的舒适高度设定，扶手杆外套防滑橡胶套，降低长期推行时的手部疲劳，扶手与主框架的连接位置设置斜向加强撑，避免推行时扶手受力出现焊缝开裂的问题。从安装边界尺寸来看，整车宽度控制在标准车间通道的最小通行宽度以内，长度适配常见的物料周转区的工位间距，高度满足人工取放零件的舒适操作区间，无需借助登高设备即可完成上下料操作；整车的转弯半径根据万向脚轮的偏转角度做了校核，可在车间常见的十字通道、丁字路口完成转向，无需额外的避让空间。在实际使用场景中，这类手推车可直接对接生产线边的物料补给位，物料配送人员将零件按定位要求放置在支撑立柱上后，可直接将整车推至生产线旁的待料位，踩下万向轮的刹车即可完成固定，

　　生产线操作人员可直接从车上取件装配，省去了二次搬运的环节，相比通用料箱转运的方式，能有效减少零件的取放动作浪费，提升线边装配的作业效率。设计过程中对整车的重心位置做了反复校核，满载状态下整车重心投影始终落在四个脚轮围成的支撑面中心区域，即使在车间地面有轻微坡度的位置，也不会出现侧翻、前倾的风险；所有结构的棱角位置都做了倒钝处理，避免操作过程中划伤操作人员，外露的焊接位置都做了打磨处理，表面喷涂防锈涂层后再做面漆处理，适应车间内存在焊接飞溅、切削液滴落的复杂使用环境，延长器具的使用寿命。
