带安装耳黄铜多路分水接头结构设计

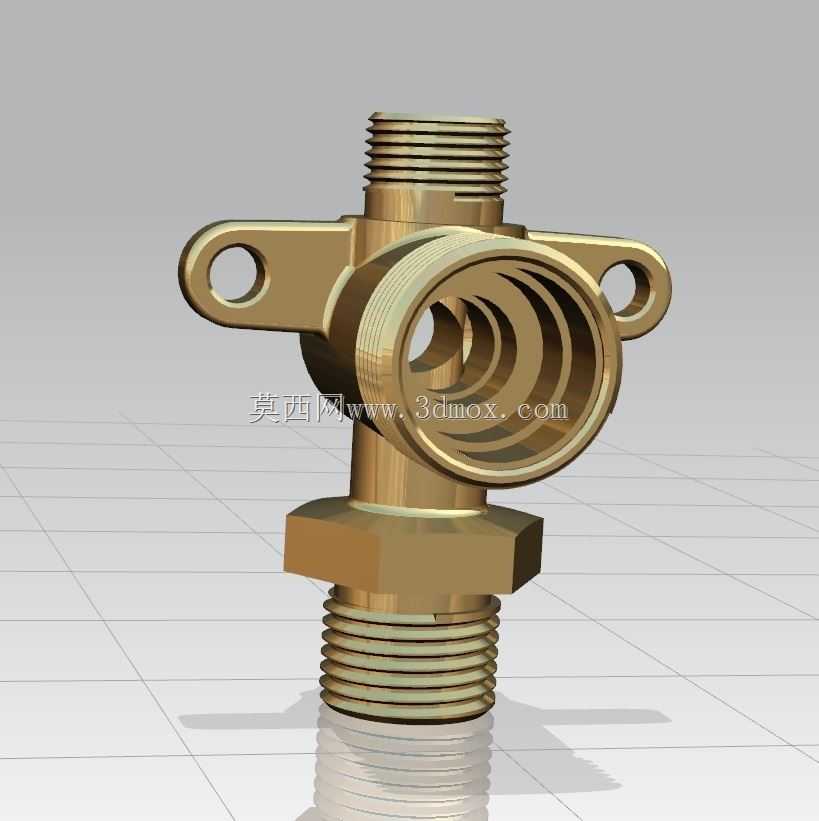

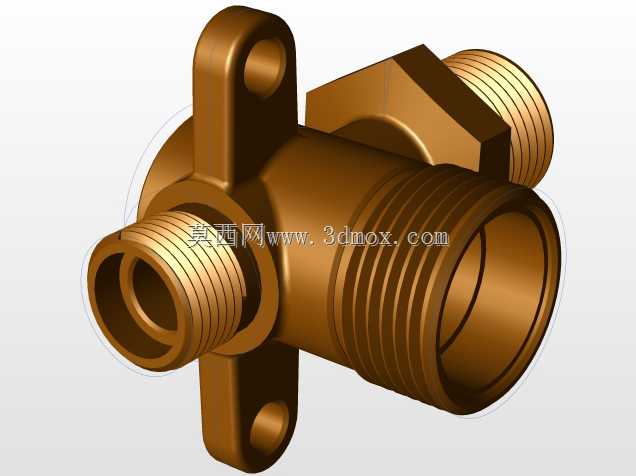

这款黄铜材质的多路接头，主要应用在民用供水、小型暖通管路的支路分流场景，同时集成了液位观测的结构功能，可直接替代传统管路上单独安装的三通接头与液位视窗组件，减少管路连接点的渗漏风险。从结构设计来看，主体采用上下同轴外螺纹接口作为主流通路，螺纹规格适配常规4分供水管道，螺纹段预留了足够的扳手拧入空间，下部的六角拧转台对边尺寸符合常规活动扳手的操作边界，安装时无需定制专用工装即可完成紧固。侧面伸出的带法兰边视窗结构，内部做了阶梯式导流槽，既可以让流体在腔体内平稳转向，也能通过透明视窗直接观测管路内的水位状态，视窗的密封槽预留了标准O型圈的安装位，密封压缩量控制在合理区间，避免长期受压后密封件老化渗漏。两侧对称布置的带安装孔耳座，孔位间距匹配墙面预埋的固定座尺寸，安装时可以先将接头固定在墙面基座上再对接管路，避免管路承重导致的螺纹变形，耳座与主体的过渡位置做了圆弧加强处理，经受力模拟可承受管路通水后的水锤冲击，不会出现耳座断裂的问题。上部侧出的外螺纹接口可对接支路出水管道，接口的同轴度公差控制在行业标准范围内，对接时不会出现偏扣、滑丝的问题。整个腔体的流道做了圆角过渡处理，没有直角死区，可减少流体流经时的阻力，也避免杂质在腔体内沉积造成堵塞。建模过程中严格遵循水暖配件的尺寸公差要求，所有配合面的尺寸精度都匹配实际加工工艺，黄铜材质的壁厚均匀性经过校验，最薄位置的壁厚可承受1.6MPa的常规供水压力，满足民用建筑供水系统的压力要求，同时兼顾了铸造成型的工艺性，不会出现壁厚不均导致的铸造缩孔缺陷。安装时需要注意主通路的上下方向不能装反，否则液位观测的视窗位置会出现流体紊流，影响水位观测的准确性，耳座的固定螺丝需要采用不锈钢材质，避免长期在潮湿环境下生锈导致拆卸困难。
