短型旋启式止回阀结构设计方案

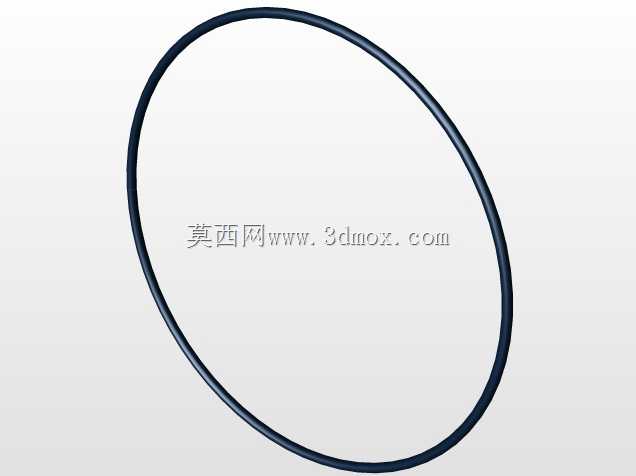

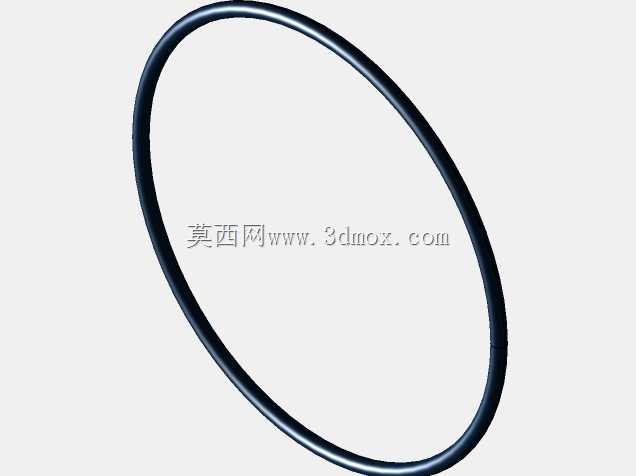

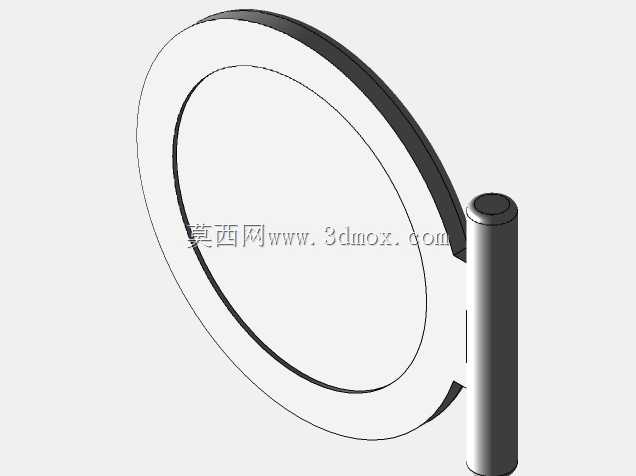

在民用给排水、工业流体输送、暖通循环管路的设计选型中，短型旋启式止回阀常被用于安装空间受限的水平管段，承担防止介质倒流的核心作用，避免管路内流体反向冲击造成泵组叶轮反转、水表倒转、管路介质串混等工程问题。不同于升降式止回阀对安装垂直度的严苛要求，该类短型旋启结构可适配水平安装场景，阀瓣依托侧方铰接销轴实现摆动启闭，介质正向流动时，流体推力克服阀瓣自重与铰接副摩擦力，将阀瓣顶起贴靠阀体内腔的限位凸台，流道完全导通，介质流动阻力远小于同通径的对夹式蝶形止回阀；当介质出现反向流动趋势时，阀瓣在自身重力、反向流体压力的共同作用下快速回落，密封面贴合阀体密封座，截断反向流路，整个启闭过程无外置驱动部件，依靠介质自身动力完成动作，可靠性高，日常运维无需额外调整。从结构设计逻辑来看，该短型结构特意压缩了阀体轴向长度，相比常规长度旋启式止回阀，轴向安装尺寸缩减近三分之一，适配管路改造、紧凑型管组排布的空间需求，阀体两端采用法兰连接结构，密封面加工精度满足中低压管路的密封要求，铰接轴的安装位置设置在阀腔通径的上方区域，避开主流道的介质冲刷区，减少介质中固体杂质对铰接副的磨损，延长阀件使用寿命。设计过程中需要重点校核阀瓣的开启角度，常规工况下阀瓣全开角度控制在70-80度区间，既保证全开状态下的流道通流面积足够，降低压损，又能避免阀瓣开启后贴靠阀体内壁造成卡涩，无法正常回落密封；同时要核算铰接销轴的剪切强度，匹配对应通径管路的最大工作压力，避免高压工况下销轴断裂导致阀瓣脱落失效。密封面的倾角设计也经过反复验证，保证阀瓣回落时能够自动对中贴合，无需额外导向结构即可实现可靠密封，阀体流道采用平缓过渡的流线型结构，减少介质在阀腔内的涡流扰动，降低运行过程中的流体噪声与压损。安装边界上，该类短型止回阀安装时需保证阀瓣铰接轴处于水平状态，阀体上标注的流向箭头与管路介质流向一致，两端法兰的同轴度偏差需控制在管路安装规范允许范围内，避免额外安装应力造成阀体变形，影响密封面贴合精度；阀腔上方预留的铰接轴检修空间无需过大，日常维护仅需定期打开侧方检修堵头，检查铰接副的磨损情况与阀瓣密封面的冲蚀程度即可，无需整体拆卸阀体，大幅降低运维工作量。在化工低压输送、建筑消防供水、中央空调循环水等场景中，该类短型旋启式止回阀凭借紧凑的安装尺寸、可靠的止回性能、较低的流阻损失，成为管路单向通断控制的常用选型，建模过程中完整还原了阀瓣、铰接销轴、阀体密封座、法兰连接孔的全部细节，可直接用于管组装配干涉校验、管路阻力仿真分析等工程场景。
