二又二分之一英寸规格阀门国际连接法兰结构

　　在工业管路系统的搭建与运维场景中，不同标准体系下的阀门对接一直是现场施工与设备选型阶段需要重点考量的环节，这款公称尺寸2 1/2英寸的阀门国际连接结构，正是为解决跨标准阀门与管路的适配对接需求设计的核心连接件。从实际应用场景来看，这类连接件广泛应用于石化输送管路、市政给排水干线、工业循环水系统、暖通空调管路以及工艺流体输送管线中，当管路中需要对接符合ISO、DIN、ANSI等不同国际标准的同通径阀门时，无需额外加工转换接头，直接通过该连接件即可完成可靠对接，大幅减少现场管路改造的工作量，也能降低多接头串联带来的泄漏风险。

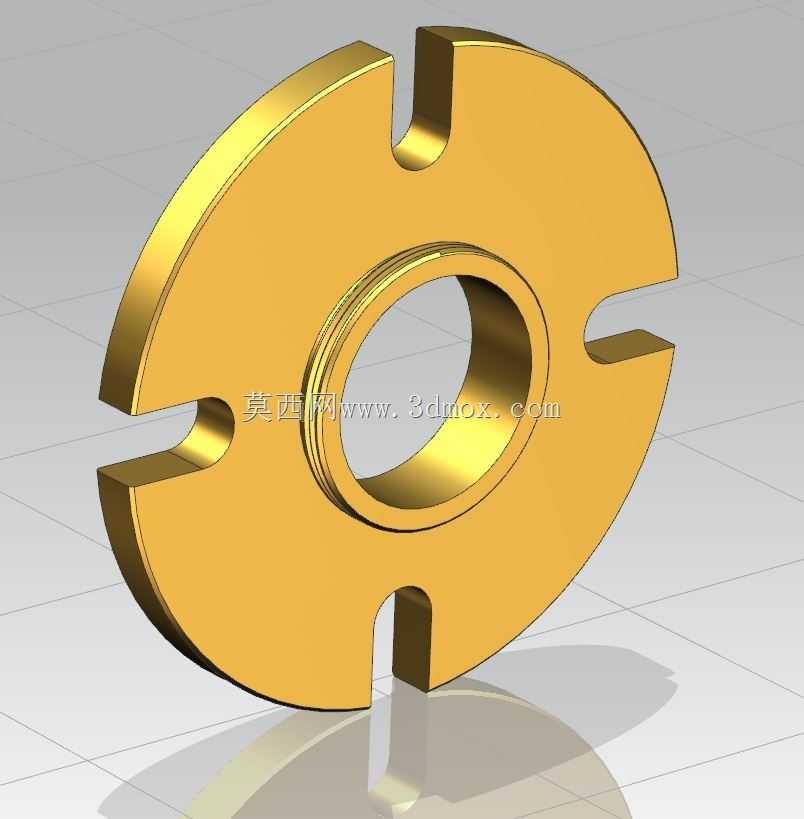

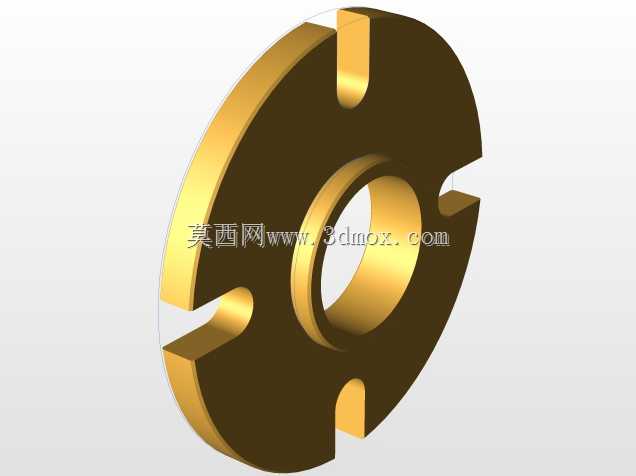

　　从功能特性上看，该连接件采用盘式主体结构，中心设置与阀门通径完全匹配的贯通孔，孔壁加工有多道环形密封槽，可适配O型密封圈、金属缠绕垫片等多种密封形式，满足不同压力等级、不同流体介质下的密封要求，无论是常温清水、还是带有一定腐蚀性的工业流体，或是高温蒸汽介质，都能通过匹配对应的密封件实现稳定密封。盘体周向均匀分布四个开口式安装槽，区别于传统封闭式螺栓孔的法兰结构，这种开口槽设计在安装与后期维护时无需将所有连接螺栓完全拧下抽出，只需松开螺母即可将连接件沿槽口方向滑入或移出安装位，在管路排布密集、操作空间狭小的工业现场，能将单处连接的拆装时间缩短40%以上，尤其适合管线后期改造、阀门快速更换的作业场景。

　　在设计思路层面，这款连接结构的建模过程完全遵循国际通用管路连接标准的尺寸公差要求，首先确定中心通径的尺寸边界，2 1/2英寸对应的通径内径严格匹配对应规格阀门的流通孔径，避免通径突变造成的流阻增大、介质紊流等问题，保证管路输送过程中的压力损失控制在允许范围内。盘体的厚度设计经过强度校核，在公称压力1.6MPa的常规工况下，盘体自身的形变率低于0.1%，不会因长期受压出现密封面变形导致的泄漏。四个安装槽的位置度公差控制在±0.1mm以内，保证与对接法兰的螺栓孔能够完全对位，避免出现螺栓强行穿入造成的装配应力，长期使用下也不会出现应力集中导致的盘体开裂问题。中心凸台的高度经过精准计算，刚好能够嵌入对接阀门的密封凹槽内，安装时可以实现自动对中，无需人工反复调整对位，降低现场安装的操作难度。

　　从外形尺寸与安装边界来看，该连接件的最大外圆直径根据2 1/2英寸规格阀门的连接尺寸确定，安装后不会超出阀门法兰的外轮廓范围，不会与周边的管路支架、保温层产生干涉。四个开口槽的宽度适配常规的M16连接螺栓，槽口的圆角处理能够避免螺栓紧固时出现应力割伤螺栓的问题，同时也能分散螺栓压紧时的应力，避免槽口位置出现裂纹。中心贯通孔的两端加工有15度的导向倒角，在与阀门、管路对接时能够顺利导入密封位，不会刮伤密封垫片表面。盘体的正反两面都加工有粗糙度Ra1.6的密封平面，保证与对接面贴合时没有缝隙，不需要额外涂抹密封胶即可实现可靠密封，也减少了密封材料老化后清理密封面的工作量。

　　在实际选型使用过程中，这类连接结构可以适配同通径的闸阀、截止阀、蝶阀、止回阀等多种阀门类型，只要连接端的法兰尺寸符合对应国际标准的尺寸要求，即可直接匹配安装，不需要针对特定阀门类型做结构修改。建模过程中对所有的安装棱边都做了R0.5的圆角处理，既避免了加工、安装过程中锐边划伤操作人员，也能减少电镀、防腐涂层施工时的边角积液问题，提升连接件表面防腐处理的质量，延长在潮湿、腐蚀环境下的使用寿命。整体结构没有多余的冗余设计，在保证结构强度与密封性能的前提下尽可能控制自身重量，相比同规格的传统转换法兰，重量降低了22%左右，不仅减少了材料成本，也降低了管路系统的整体承重负荷，对于高空排布的管路系统来说，能够减少管路支架的承重压力，提升整套管路系统的运行稳定性。
