万向节式传动操作手柄结构设计

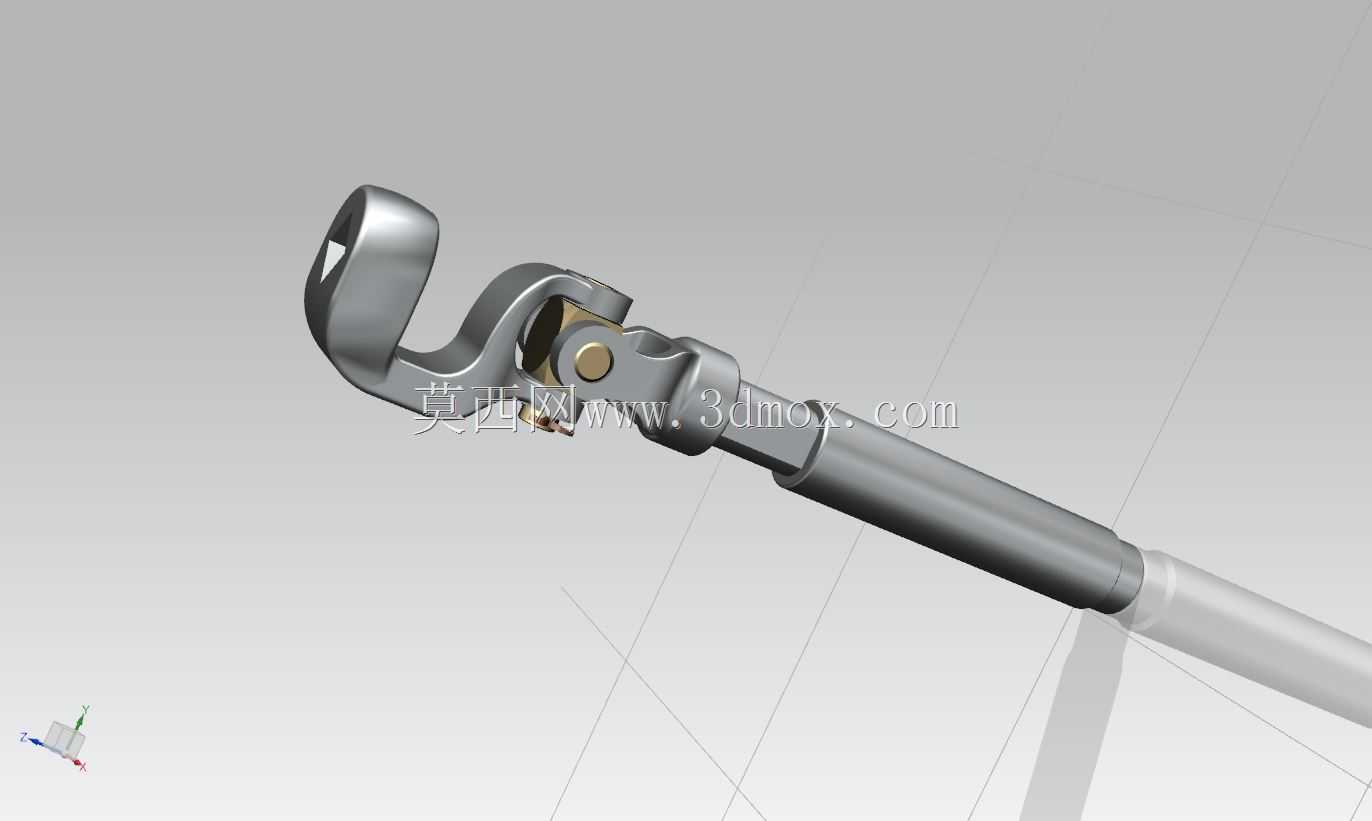

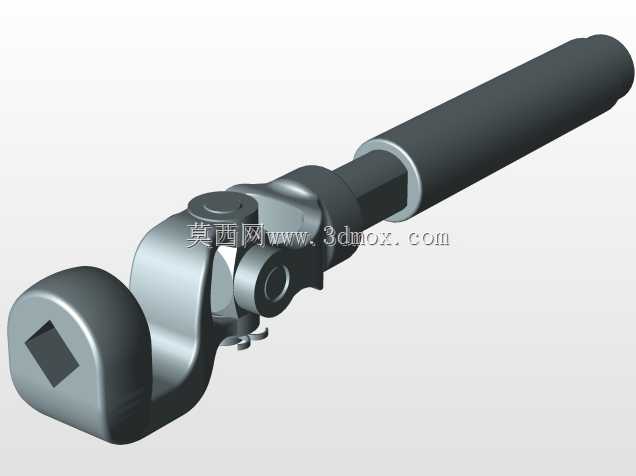

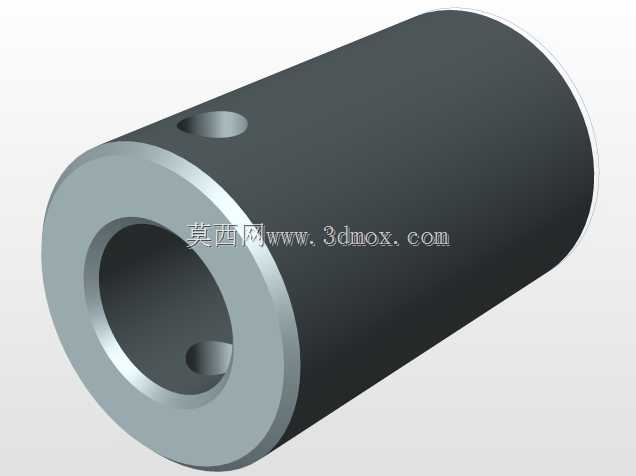

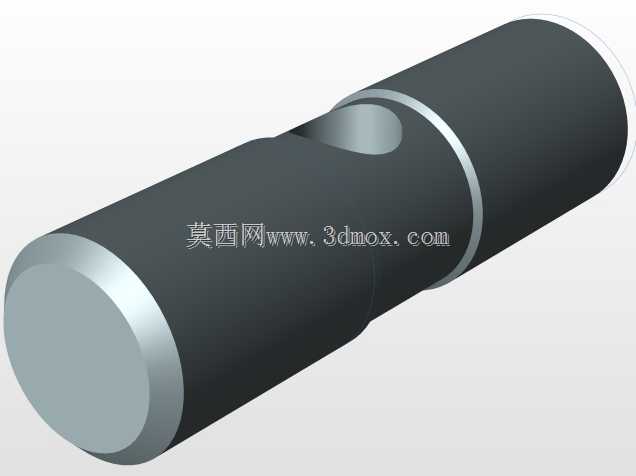

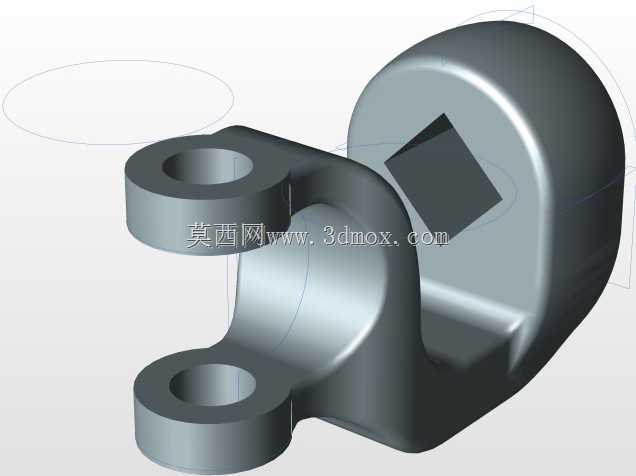

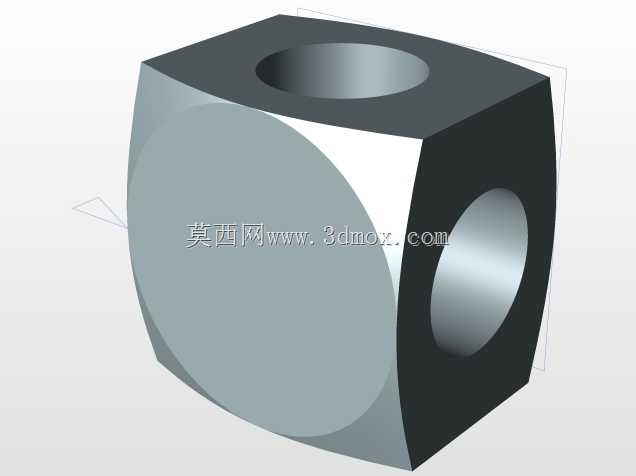

　　这款带万向铰接结构的操作手柄，核心作用是在存在空间角度偏差的操作端与执行端之间传递动作力矩，常见于手动操纵的机械设备、工装夹具、车辆操纵机构中，解决操作端与被驱动部件轴线不共线、操作过程中存在角度摆动的传动需求。从结构设计来看，手柄的握持端采用弯勾式造型，符合人手握持施力的人机工程要求，施力时手部可以贴合弯勾内侧发力，避免操作过程中滑脱，握持段的直径经过适配，匹配成年男性手部握持的舒适尺寸范围，长时间操作不易产生疲劳。中间的万向铰接结构采用十字轴式万向节构型，铰接部位的销轴与轴套采用间隙配合设计，既保证铰接转动的灵活性，又控制了径向配合间隙，避免动作传递过程中出现空程虚位，铰接处的销轴端部做了限位结构，防止大角度摆动时销轴脱出，

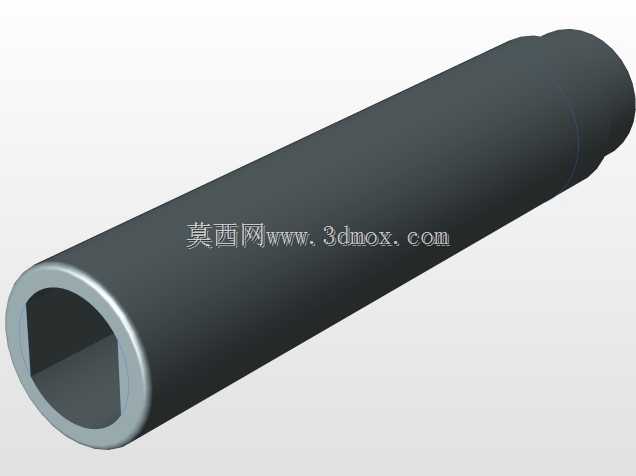

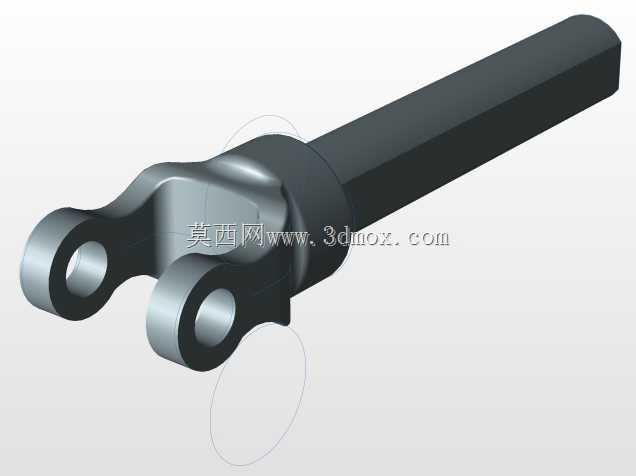

　　保证机构运行的可靠性。杆身部分采用分段式设计，靠近铰接端的杆段做了加粗处理，提升抗扭刚度，避免传递较大力矩时杆身出现扭转变形，靠近握持端的杆段直径稍小，兼顾整体重量控制与结构强度平衡，杆身表面做了光滑过渡处理，没有尖锐棱角，避免操作过程中剐蹭操作人员。在实际应用场景中，这类手柄常被用在需要远距离手动操纵的设备上，比如机床的手动进给操纵端、工装夹具的锁紧操作端、特种车辆的辅助操纵机构，当操作位置与被驱动的机构存在安装位置偏差，或是操作过程中手柄需要随机构动作产生角度偏移时，万向节结构可以补偿角度偏差，保证力矩传递的连续性，不会因为轴线偏斜出现卡滞。设计过程中需要重点校核几个边界参数：首先是万向节的最大摆角范围，

　　要匹配实际使用场景中手柄需要摆动的极限角度，避免摆角超出万向节的允许范围导致结构卡死；其次是杆身的抗扭强度，要根据操作时的最大施加力矩核算杆径，保证传递额定力矩时杆身的扭转变形量在允许范围内，不会出现塑性变形；还有铰接部位的接触应力，销轴与轴套的接触面积要满足反复摆动的耐磨要求，长期使用不会出现过度磨损导致间隙过大。安装边界方面，手柄的铰接端需要与被驱动的轴端采用适配的连接结构，通常可以设计成方孔配合或是键连接，保证周向固定可靠，不会出现相对转动，安装时需要预留足够的摆动空间，保证手柄在全行程摆动范围内不会与周边的设备构件发生干涉。握持端的弯勾开口方向需要结合操作习惯设计，通常朝向操作人员施力的方向，方便快速握持发力。

　　这类传动手柄的设计核心是平衡操作灵活性与传动可靠性，既不能因为铰接间隙过大导致操作手感虚浮，也不能因为配合过紧导致摆动卡滞，在结构细节上，铰接部位可以预留润滑脂加注的空间，方便后期维护时加注润滑脂，降低铰接部位的磨损，延长构件的使用寿命。杆身的长度设计需要结合操作力矩的需求，力臂长度越长，相同握持力下能输出的力矩越大，但过长的杆身会增加安装占用空间，也容易在设备运行过程中被意外触碰引发误操作，因此需要结合实际安装空间与操作力矩需求综合确定杆长参数。
