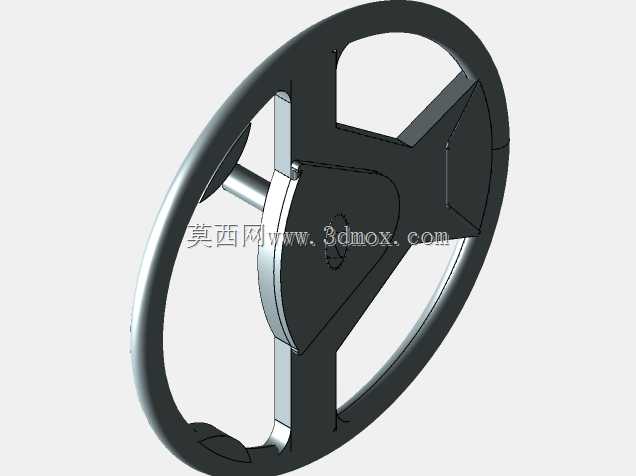

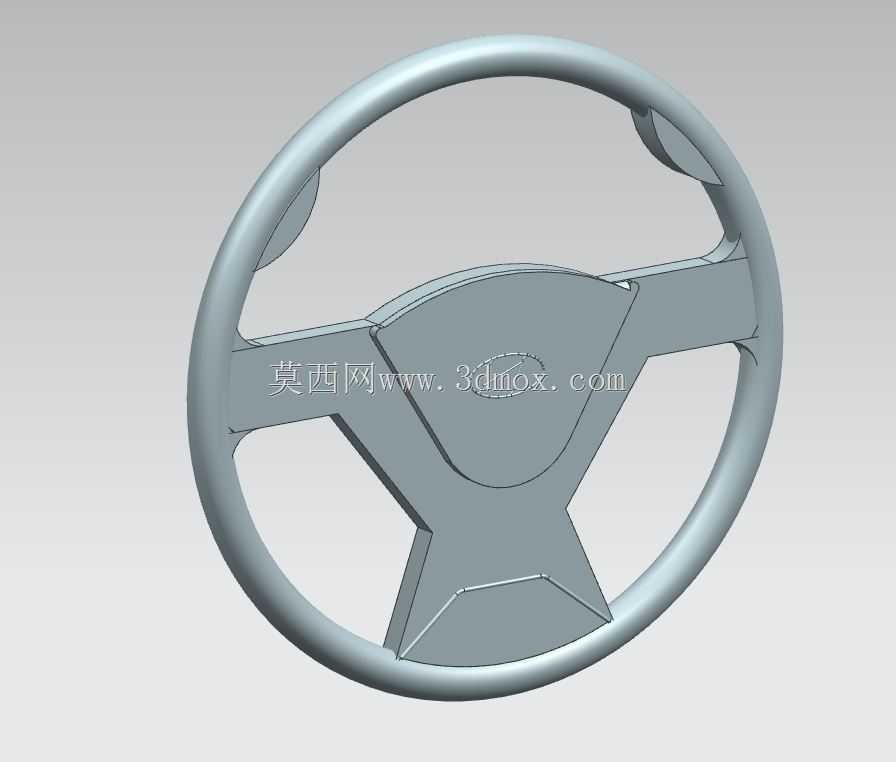

现代i10乘用车辆转向操控方向盘结构

这款方向盘结构面向小型乘用车辆的驾驶操控场景设计，核心作用是将驾驶员施加的转向力矩传递至转向系统，最终实现车辆行驶方向的精准控制，是整车人机交互环节中接触频次最高的操控部件之一。从实际装车的功能需求出发，设计阶段首先考量了握持区域的人机工程适配性，轮圈采用符合成年男性手掌自然握持弧度的截面造型，三幅式的支撑辐条布局既保证了结构强度，也为驾驶员手部留出了充足的握持空间，避免长时间驾驶产生的握持疲劳。中心区域的盖板结构预留了安全气囊的安装腔体，腔体周边设计有均匀分布的卡扣安装位，能够保证气囊模块装配后的贴合度与固定可靠性，同时盖板表面的造型弧度与周边辐条顺滑过渡，没有突兀的棱角，避免碰撞时对驾驶员造成额外的锐边伤害。安装边界层面，方向盘中心的花键连接孔严格匹配转向柱的花键轴参数，孔位周边设计有定位销孔，能够保证装配时的周向定位精度，避免装车后出现方向盘角度偏斜的问题；背部的多功能按键安装位预留了走线槽与接插件固定结构，可根据车型配置选装多功能按键模块，无需额外改动主体结构即可适配不同配置等级的车型。结构强度设计上，辐条与轮圈的连接位置做了渐变式的壁厚过渡，既避免了壁厚突变带来的注塑成型缺陷，也能在车辆发生正面碰撞时，通过辐条的预设形变溃缩吸收部分冲击能量，配合转向柱的溃缩结构共同降低碰撞对驾驶员的伤害。轮圈的整体外径适配小型乘用车的驾驶舱布置空间，不会遮挡后方组合仪表的显示区域，三幅辐条的下辐条采用内收式造型，为驾驶员腿部留出了充足的活动空间，避免转向过程中辐条与腿部发生干涉。表面处理层面，轮圈握持区域预留了包覆层的安装厚度，可根据配置选择包覆PU或者真皮材质，提升握持摩擦力与触感，中心盖板区域预留了品牌标识的安装凹槽，标识装配后与盖板表面齐平，不会产生凸起影响整体美观度。
