M12规格环首吊环螺栓结构设计

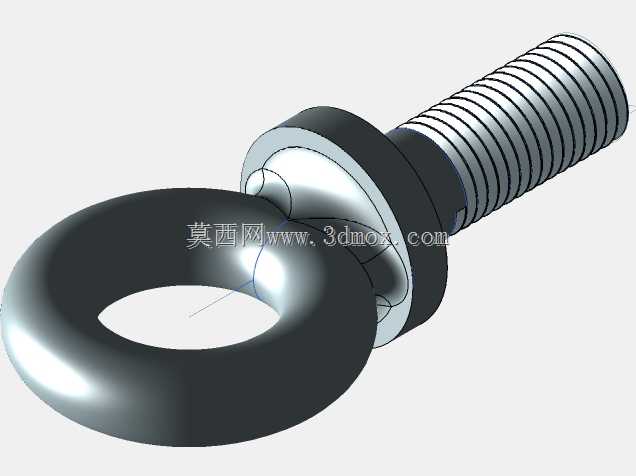

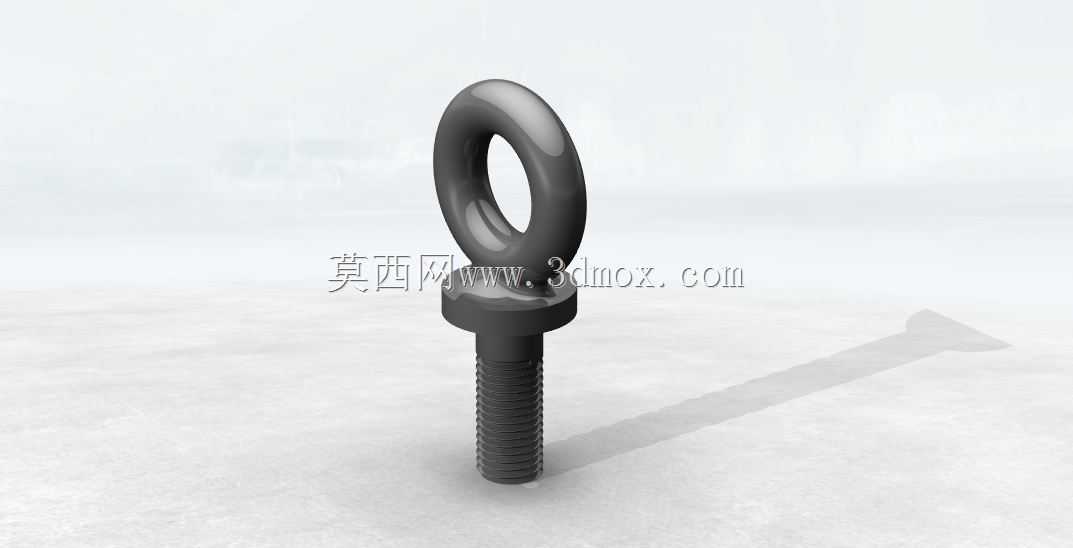

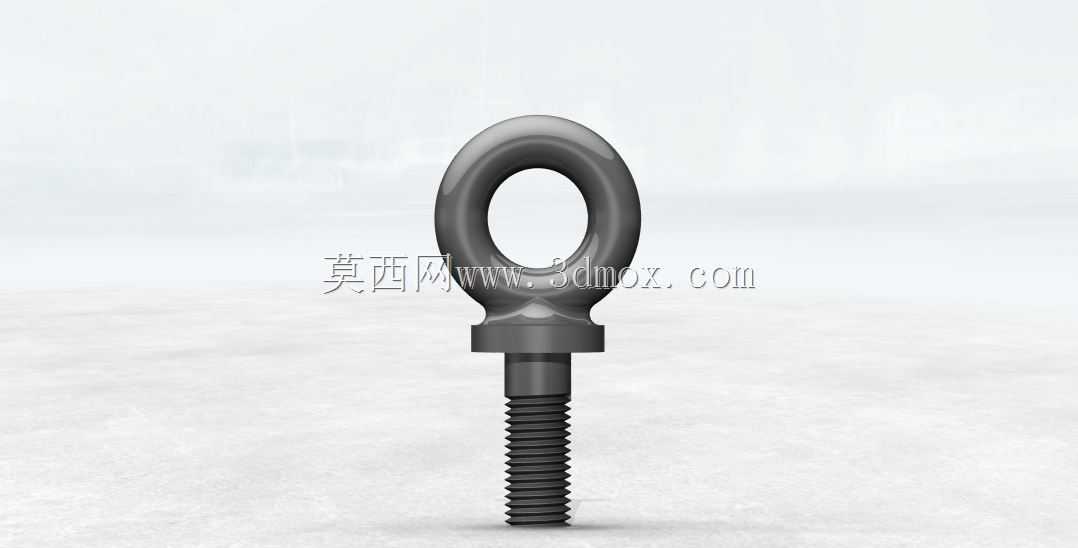

这款M12规格环首螺栓，核心应用场景覆盖轻型设备吊装、模具工位转运、小型工装夹具挂装等领域，在车间日常物料周转、设备维保拆装、生产线工位吊点布设中都能见到这类零件的身影。设计阶段首先要考量的是吊点受力的均匀性，顶部环形结构采用圆弧过渡的封闭轮廓，避免应力集中在环体与螺杆衔接的根部位置，环体内孔预留了足够的穿绳、卸扣安装空间，适配常规规格的吊装带、卸扣快速挂接，不需要额外加工转接吊点。螺杆部分采用M12×1.5的惠氏螺纹，螺纹段长度经过匹配计算，既保证拧入安装基体后有足够的啮合牙数，满足轴向抗拉的受力要求，又不会因为螺纹过长导致安装后螺杆末端突出安装面，干涉周边其他零部件的装配。环体与螺杆衔接的位置做了加粗的轴肩过渡，轴肩端面为平整加工面，安装时可以紧密贴合被吊件的安装基准面，分散吊装时的局部压应力，避免被吊件表面出现压痕或者局部变形。从安装边界来看，这类环首螺栓安装时需要注意，被吊件的安装螺纹孔深度要大于螺杆拧入深度至少2个牙距，螺纹孔周边要有足够的平整贴合面，保证轴肩完全贴合，不能出现倾斜安装的情况，否则会大幅降低额定吊装载荷。实际使用中，这类吊环螺栓不适合承受侧向斜拉载荷，设计时环体的受力方向默认沿螺杆轴向，斜向起吊时环体根部会承受额外的弯曲应力，容易引发断裂风险。建模过程中，环体的曲面过渡是重点，需要保证环体内外壁的圆弧曲率连续，没有突兀的折角，螺纹部分采用标准牙型建模，还原真实的螺纹啮合状态，轴肩位置的倒角处理也完全符合实际加工工艺，避免锐边割伤吊装绳索或者操作人员手部。这类零件虽然属于标准五金件，但在不同的应用场景下，对环体内径、螺杆长度、螺纹规格的选型要求差异较大，建模时还原的细节可以直接用于装配仿真，验证吊装工位的干涉情况，也能辅助结构设计人员快速完成吊点位置的选型匹配，不需要反复核对标准件手册的尺寸参数。
