轻量化航空发动机安装支架结构设计

　　该支架属于航空动力系统与机身承力框架之间的过渡连接件，核心作用是把发动机工作过程中产生的推力、振动载荷以及惯性载荷可靠传递到机身主承力结构上，同时补偿发动机热膨胀带来的微量位移，避免刚性连接在交变载荷下出现应力集中开裂。从整机布置场景来看，这类支架通常成对或成组布置在发动机安装节周边，一端对接发动机机匣上的安装凸台，另一端对接机身防火墙或发动机吊挂梁，是动力舱内非常关键的承力零部件。

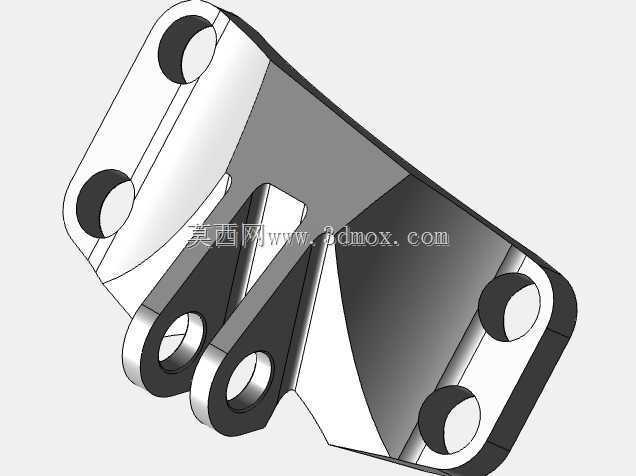

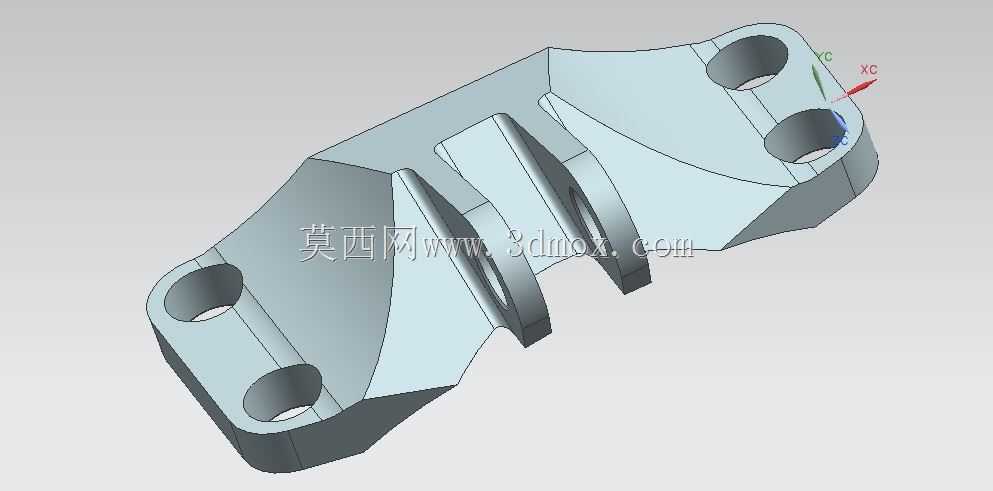

　　结构上采用两端双耳板、中间双立筋过渡的整体构型，左右两端各设置两个同轴贯通安装孔，四个孔位分别对应发动机侧与机身侧的螺栓连接点位，孔位间距按照对接安装节的标准接口排布，装配时螺栓穿过通孔后配合自锁螺母完成紧固，孔边做了局部加厚凸台处理，既提升螺栓挤压承载面积，也避免拧紧时板面出现压陷变形。中间连接区域没有采用厚重实心块，而是顺着主载荷传递路径布置两道弧形加强立筋，筋板走向完全贴合两端耳板之间的力流方向，把端部螺栓承受的拉力、剪力平滑引导至对侧连接端，大幅削减无承载贡献的冗余材料。

　　设计阶段首先要锁定的边界是安装接口尺寸：两端安装孔的中心距、孔内径公差、耳板厚度都必须和对接机匣、机身梁的安装面完全匹配，支架整体高度要保证发动机装入动力舱后和周边管路、线缆、防火层保留足够安全间隙，不能出现运动干涉。外形轮廓上所有外转角都做了大圆弧过渡，没有尖锐直角，从根源上降低交变振动下的应力集中系数；腹板和立筋的壁厚按照等强度思路分配，高载荷区域适当加厚，低受力区域减薄，在满足刚度、强度要求的前提下把整体重量压到最低，这对于航空装备而言直接关系到整机载重与续航表现。

　　工程校核环节需要重点覆盖多工况载荷：起飞阶段最大推力工况下支架要承受单向大拉力，机动飞行时会叠加侧向惯性载荷，发动机启停过程中还要承受温度变化带来的热应力，长期运行中持续的高频振动对构件疲劳寿命要求极高。建模时所有安装孔的配合面、对接端面都要保证平面度与同轴度，筋板和耳板衔接位置做圆角顺滑过渡，避免数模加工后出现应力突变断点。这类支架一般采用高强度合金钢或航空铝合金整体铣削、精密铸造成型，后期还要经过无损探伤排查内部缺陷，表面做防腐、耐磨处理，应对动力舱内复杂的温度、油污环境。

　　从装配维护角度，该支架的开放式筋板结构不会遮挡安装螺栓的操作空间，扳手可以顺利伸入孔位完成拧紧作业，日常巡检时也能直接观察到筋板、孔边是否出现裂纹，降低维护检测难度。构型设计上同时兼顾了工艺性，拔模方向统一，无论是铸造还是数控加工都无需复杂工装，能有效控制零件生产周期与制造成本，在保证承力可靠性的前提下实现了结构效率与使用经济性的平衡。
