机械传动用指关节铰接结构

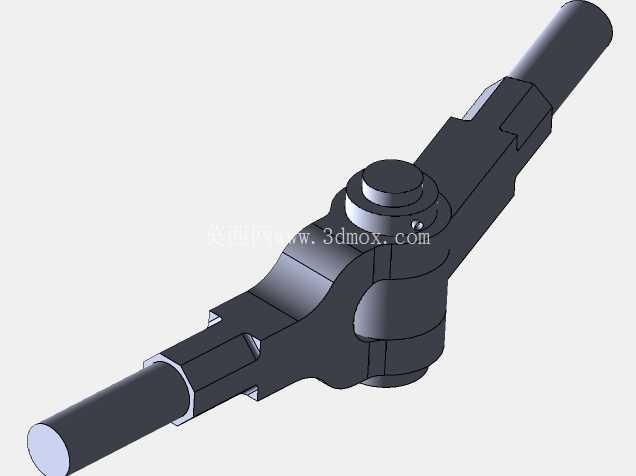

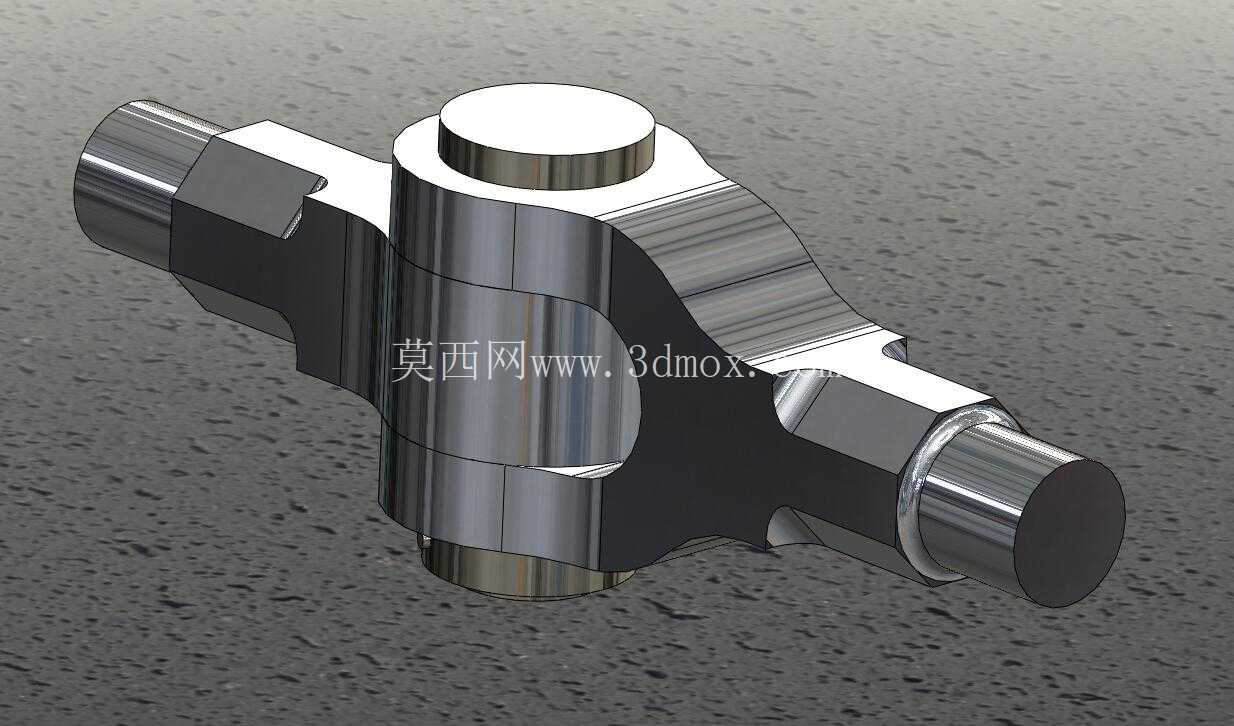

这类指关节铰接结构，常见于工业机械手末端执行器、仿生机械臂关节段、特种作业夹持设备的传动链路中，核心作用是在多自由度运动场景下，实现相邻两段构件之间的扭矩传递与角度偏转，同时承载作业过程中产生的径向、轴向复合载荷。从结构设计逻辑来看，主体采用对称式十字轴铰接布局，中间的筒状主体为核心承载基体，两侧同轴伸出的圆柱轴段用于与相邻构件的轴套配合，形成第一旋转副，垂直于该轴线方向的上下凸轴则构成第二旋转副，两个旋转副轴线空间垂直相交，可实现两个维度的角度摆动，满足关节类部件的多向转动需求。

在实际工况适配中，两侧伸出轴的直径与配合长度经过载荷校核确定，轴段表面预留了磨削加工余量，装配时与带自润滑衬套的安装座配合，可降低转动过程中的摩擦损耗，同时避免轴面直接磨损后整体报废，衬套磨损后可单独更换，降低后期维护成本。中间主体的外形采用圆弧过渡的非等厚设计，并非规则圆柱结构，而是在垂直于两轴线的平面上做了局部加厚与削边处理，一方面是为了在应力集中的轴根位置提升结构强度，避免交变载荷下出现疲劳断裂，另一方面削边结构可作为关节转动的硬限位，当摆动角度达到设计阈值时，削边平面与相邻构件的端面接触，阻止关节过转损坏内部传动件或外接管线。

安装边界方面，两侧轴段的同轴度公差控制在IT7级以内，保证转动过程中无卡滞、无偏磨，上下凸轴与两侧轴的垂直度公差同样严格控制，避免两个旋转副运动时出现干涉。整个零件的铸造毛坯采用熔模铸造工艺成型，毛坯预留均匀的加工余量，后续经过数控车削、铣削、外圆磨削等工序完成精加工，关键配合面的表面粗糙度达到Ra1.6，满足转动配合的精度要求。

从应用场景的适配性来看，这类关节结构既可以用于轻载的仿生机械手手指关节，传递夹持动作的驱动力，也可以通过放大尺寸规格，用于工业机械臂的腕部、肘部铰接位置，传递更大的作业扭矩。设计过程中需要重点核算轴根位置的弯曲应力，以及主体筒壁在复合载荷下的剪切应力，确保在额定载荷下的疲劳寿命满足设备全生命周期使用要求，同时在转动副位置预留润滑脂注入通道，可定期补充润滑脂，延长铰接副的使用寿命。不同于普通的销轴铰接结构，这种一体式十字轴指关节结构，将两个旋转副的承载基体整合为一个整体零件，减少了装配环节的累积误差，同时提升了整体结构刚度，在频繁正反转、交变载荷的作业场景下，结构稳定性优于分体装配的铰接组件。
