卡尔卷CL-200HKS手动操作工具结构

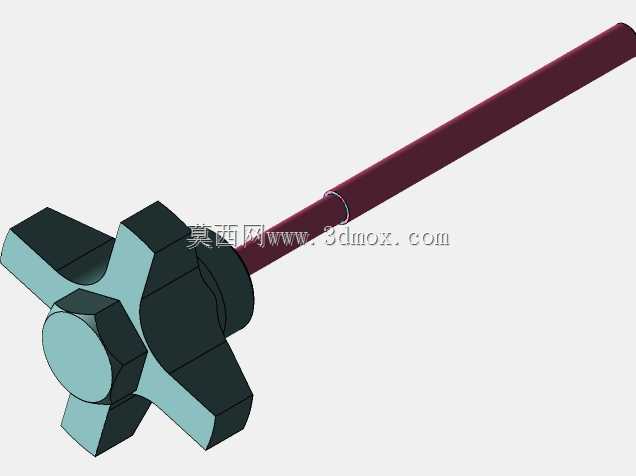

这款手动操作类工具的结构设计，核心围绕小空间内的扭矩施加需求展开，在设备检修、工装调试、小型零部件拆装场景中，这类带星形操作头的长杆工具，能适配狭窄安装位的操作需求，避免普通扳手因回转空间不足无法施力的问题。从结构来看，操作头采用十字星形的多棱边造型，每个受力面都做了等角度均分设计，施力时四个方向均可承接扭矩，相比单头扳手，不需要频繁调整咬合角度，在连续拧动紧固件的作业中，能大幅减少手部调整工具的频次，提升连续作业的效率。长杆部分采用等直径的圆杆结构，杆身与操作头的连接位置做了过渡圆角处理，避免应力集中导致的杆部断裂，杆身长度经过匹配设计，既保证了足够的力臂长度，让操作人员不需要施加过大的握力就能输出足够的拧紧扭矩，又不会因为杆身过长，在狭小设备舱内操作时出现磕碰周边管线、零部件的问题。操作头的中心位置做了圆柱形的定位凸台，作业时凸台可以先卡入紧固件的定位沉孔，保证操作头与紧固件保持同轴，避免施力过程中工具滑脱，划伤零部件表面或者造成紧固件棱角磨损。星形操作头的每个受力棱边都做了微小的倒角处理，既不会因为棱边过于锋利割伤操作人员手部，也能保证和紧固件接触面的贴合度，减少应力集中对紧固件棱角的损伤。这类工具常应用在生产线旁的工装快速调整、设备日常维护的小规格紧固件拆装、模具调试过程中的锁紧件操作场景，相比气动、电动拧紧工具，它不需要外接动力源，对作业环境没有电源、气源的要求，在无动力配套的野外检修、设备夹层内作业场景下有不可替代的适用性。设计过程中，操作头与杆身采用过盈配合加周向点焊的连接方式，保证大扭矩施加时连接位置不会出现相对转动，整体结构没有多余的可拆卸零部件，避免作业过程中零件脱落掉入设备内部造成故障。外形尺寸上，操作头的外接圆直径适配对应规格紧固件的咬合尺寸，杆身直径经过抗扭强度校核，能承受额定范围内的拧紧扭矩而不发生塑性变形，整体结构的外轮廓没有突出的尖锐结构，存放和携带时不会刮擦其他物件，也能避免工具意外掉落时对设备表面造成磕碰损伤。从实际使用的角度出发，这类工具的握持位置没有额外的包覆结构，依靠金属杆身的表面粗糙度保证握持摩擦力，在沾有少量油污的作业环境下，依然能保持足够的握持稳定性，不会出现打滑脱手的问题。
