工业流体管路用定位喷口结构设计

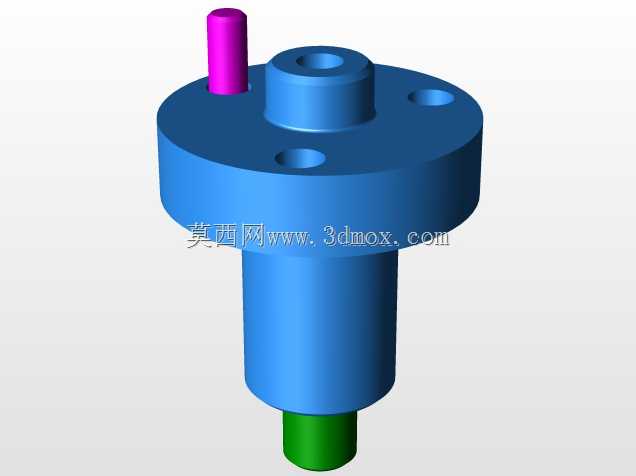

这款定位喷口主要应用在工业流体喷射、定点涂布、工位冷却吹扫这类需要精准控制喷射位置的工况场景中，常见于自动化生产线的定点注液、工件表面精准吹扫、加工工位微量冷却液供给等环节，核心作用是将管路输送的流体以固定的位置、稳定的流向输出，避免喷射位置偏移导致的工艺失效。从结构设计来看，主体采用阶梯轴加法兰盘的组合构型，上部的圆形法兰盘作为主要安装基准，盘面上预留的两个对称光孔用于穿装固定螺栓，可直接与设备安装面板或者管路基座贴合锁紧，安装时法兰端面与安装面完全贴合，能保证喷口的轴向垂直度，避免长期使用后出现喷口歪斜的问题。法兰中心向上凸起的柱段是流体入口的对接端，内径与中心流道贯通，可直接插接适配的流体输送软管，或者与硬管接头做密封对接，侧方伸出的紫色小管是辅助气路接口，主要用于需要气液混合喷射、或者正压防堵的工况，外接低压气路即可在喷口停喷时吹出少量气体，避免残留流体干结堵塞出口。法兰向下延伸的长圆柱段是喷口的主体导向段，长度根据安装面板的厚度做适配设计，可穿过安装面板的预留孔，保证下端出口伸出到指定的喷射高度，最下端的绿色小段是出口端，做了缩径处理，能提升流体出口的流速，同时出口端面做了平切处理，保证流体喷射方向与喷口轴线完全重合，不会出现偏流散射的问题。设计过程中重点考虑了安装定位的精度，法兰盘上的安装孔与中心流道做了同轴度约束，安装后喷口的径向跳动量控制在极小范围内，不需要额外做位置校准即可满足工位的喷射位置要求。整体结构没有冗余的复杂特征，所有转角处都做了小圆弧过渡，既避免了应力集中，也不会在流道内部出现积液死角，对于有洁净度要求的流体输送场景，也能减少残留积液变质的风险。安装边界上，法兰盘的外径决定了安装所需的平面空间，下方圆柱段的直径对应安装面板的预留开孔尺寸，侧方辅助接口的伸出长度需要预留足够的软管插拔空间，整体安装后不需要额外的支撑结构，依靠法兰的螺栓锁紧即可保证足够的结构刚性，即使在流体压力波动的工况下，也不会出现位置偏移或者振动异响的问题。
