方形带防滑纹理油箱密封盖结构设计

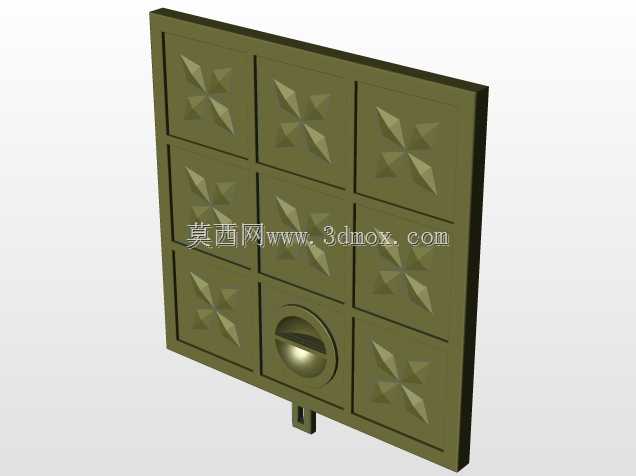

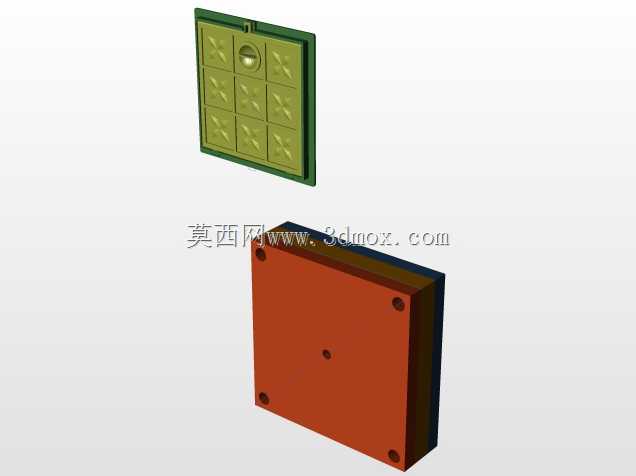

这款方形油箱盖主要适配中小型工业储油箱体、移动式液压动力单元以及小型内燃设备的燃油箱加注口，在设备日常运维中承担密封储油腔体、阻挡外界粉尘与水汽侵入、避免油料晃动溢出的核心作用，同时兼顾日常加注油料时的快速开合操作需求。从结构设计逻辑来看，盖体采用方形法兰式安装布局，四个角位预留对应安装孔位，可通过螺栓与油箱加注口的法兰端面实现刚性压紧，配合端面的密封槽放置耐油橡胶密封圈，能在-30℃到120℃的工作温度区间内保持稳定密封性能，避免设备在移动、倾斜工况下出现渗漏问题。盖体外侧设计有九宫格式凸起防滑纹理，既可以提升手动旋拧或压紧操作时的摩擦力，即便操作人员手上沾有油污也能稳定施力，同时凸起的筋条结构也能提升盖体本身的结构刚度，减少长期受油箱内部气压波动影响产生的形变。从安装边界来看，盖体整体为等厚方形结构，安装时需匹配油箱加注口的法兰端面尺寸，四个安装孔的孔位公差控制在±0.1mm范围内，保证与油箱端面对位准确，密封面的平面度要求控制在0.05mm以内，避免因端面不平导致密封失效。盖体中心预留的小型凹孔可适配锁止结构或通气阀组件，可根据不同使用场景选装锁具防止无关人员开启，或是加装通气阀平衡油箱内部气压，避免油料消耗后箱内形成负压影响供油稳定性。在实际应用场景中，这类油箱盖不仅可用于工业液压站、柴油发电机组的储油箱，也可适配工程机械的备用燃油箱、农业机械的液压油箱，结构设计上充分考虑了户外复杂工况的使用需求，防滑纹理同时具备一定的抗磕碰能力，即便受到轻微外力撞击也不容易出现开裂或凹陷，整体壁厚经过受力校核，在满足结构强度的前提下尽可能控制自重，不会给油箱加注口带来额外的承重负担。设计过程中针对盖体与密封圈的配合尺寸做了多轮迭代，确保密封圈压缩量处于合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足导致密封性能下降，同时安装孔位的沉台设计可以让螺栓头部完全沉入盖体内部，避免突出的螺栓头剐蹭周边管线或是对操作人员造成磕碰伤害。
