汽车叉骨聚氨酯衬套组件结构设计

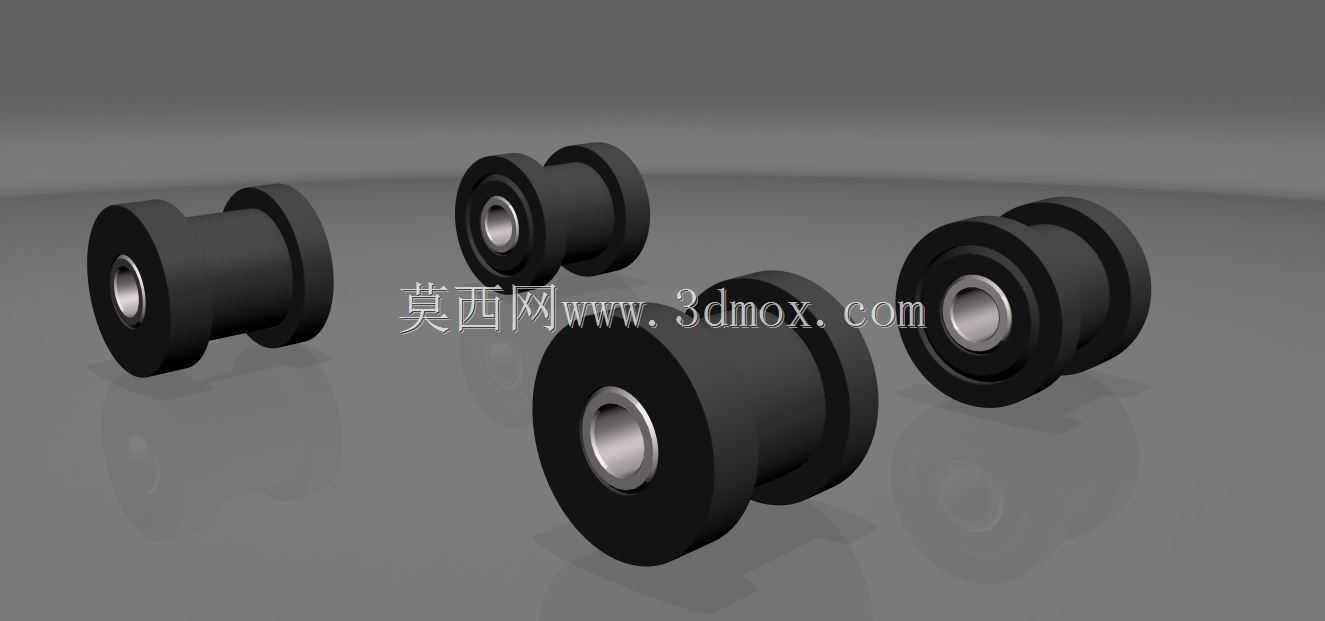

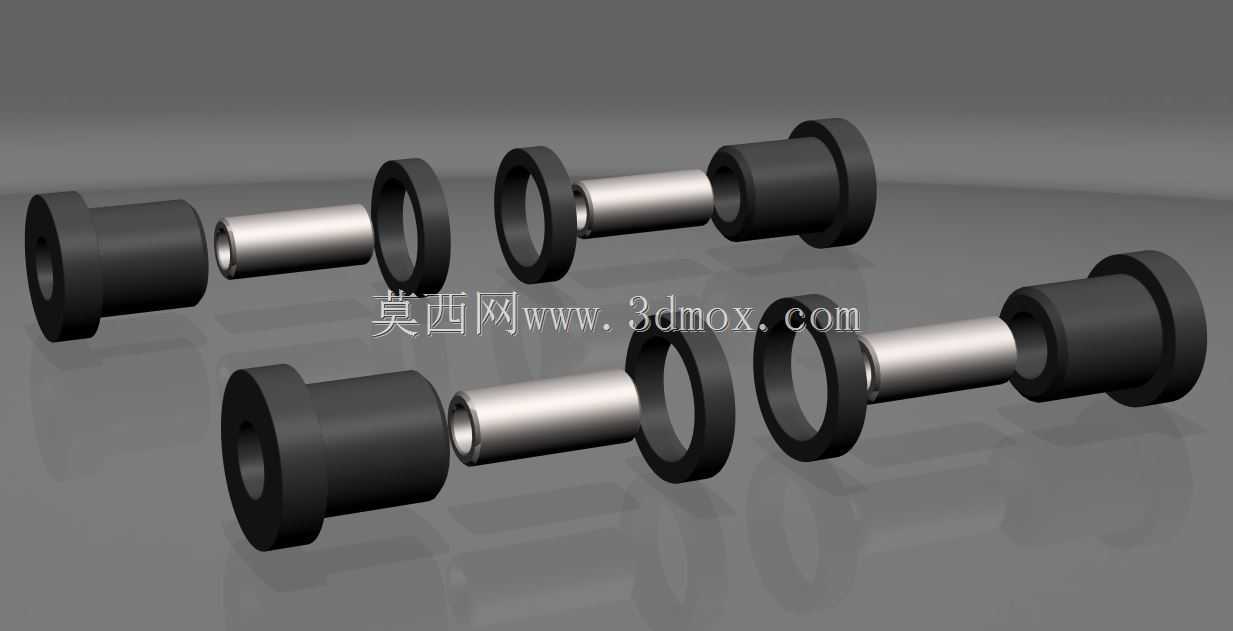

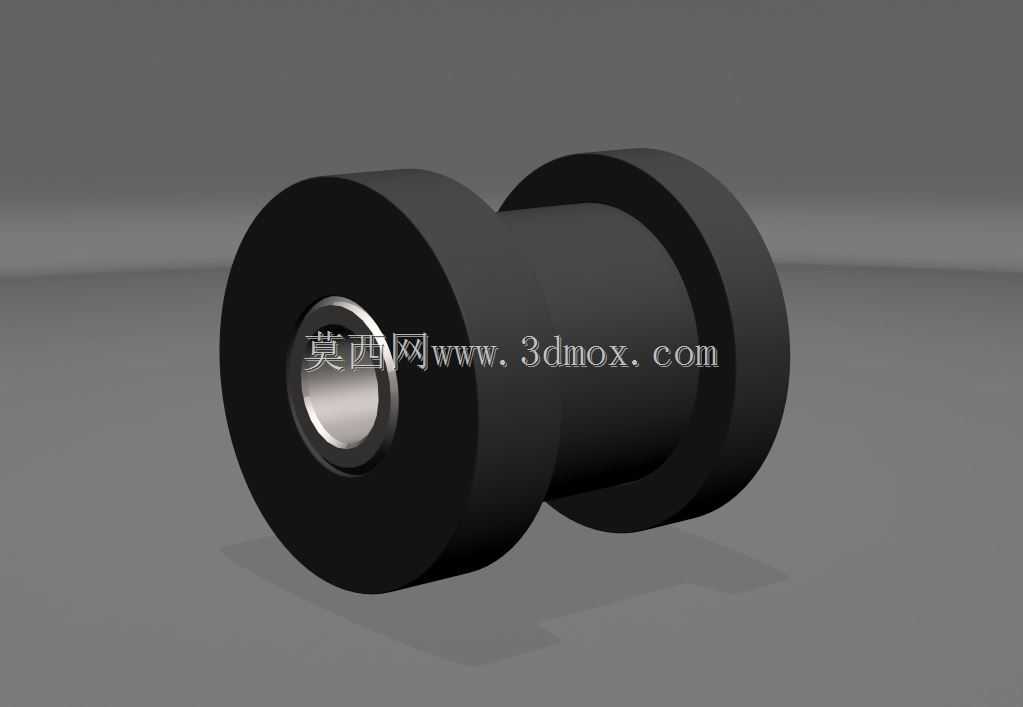

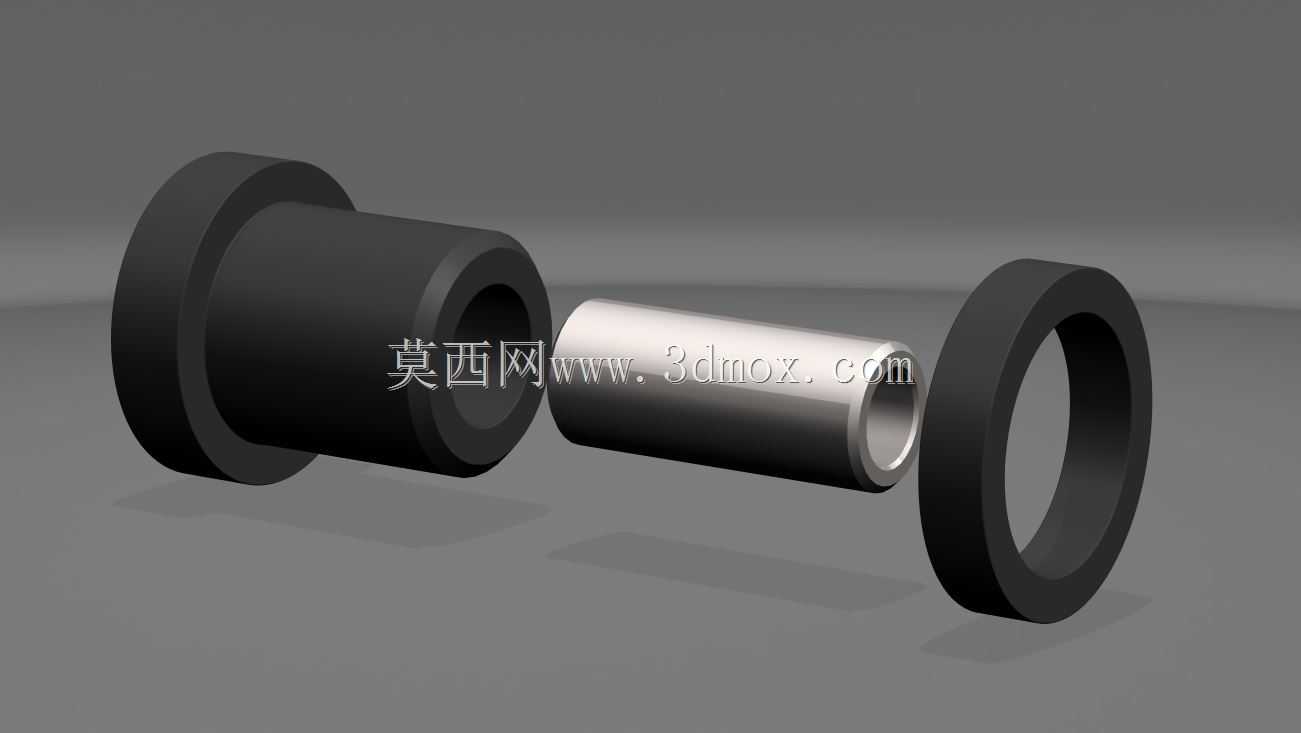

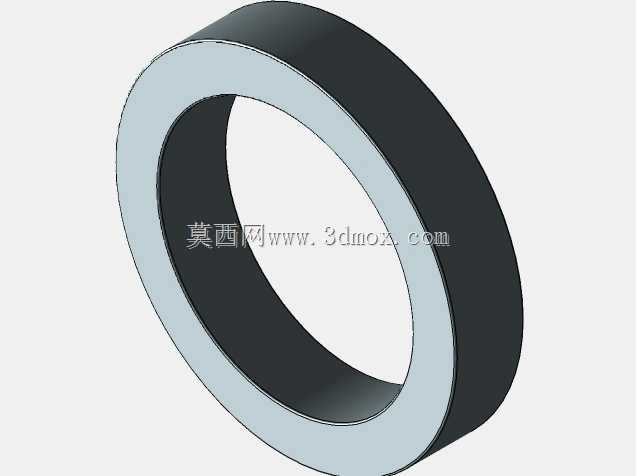

这套衬套组件主要应用于汽车前悬架下叉骨的连接点位，是底盘行驶系统中承担隔振、定位功能的核心弹性连接件，日常行驶过程中，车轮传递上来的路面细碎振动、冲击载荷都会先经过这类衬套的缓冲过滤，再传递到车架本体，既能避免金属部件直接硬接触产生的异响与磨损，也能保证悬架导向机构的运动轨迹符合设计预期，不会因为连接点的过量形变导致车轮定位参数偏移，影响操控稳定性与轮胎磨损寿命。从结构组成来看，整套组件包含内外金属衬套、中间弹性聚氨酯主体、配套隔振垫片几个部分，金属内套采用空心圆柱结构，内径尺寸匹配悬架安装螺栓的公称直径，安装时螺栓穿过内套中心孔将叉骨与副车架点位锁紧，金属内套的端面直接与安装支座的金属面贴合，承担螺栓锁紧时的轴向压紧力，避免弹性体被过度压缩产生永久形变。中间的聚氨酯弹性体是功能核心，相比传统橡胶衬套，聚氨酯材质的阻尼特性更稳定，耐油耐老化性能更强，在大载荷冲击下的形变量可控，既可以保留足够的滤振能力，又不会因为衬套过软导致悬架响应滞后，适配性能取向车型的底盘调校需求。外侧的金属外套与聚氨酯主体过盈压装为一体，外套外径匹配叉骨安装位的内孔尺寸，压装后可以保证衬套与叉骨本体无相对转动，所有的扭转、摆动形变都集中在聚氨酯弹性体部分，避免安装孔位被长期摩擦磨损。配套的环形垫片安装在衬套两端与安装支座之间，一方面可以调整衬套的轴向安装间隙，补偿不同车型安装位的尺寸公差，另一方面可以阻挡行驶过程中溅起的泥沙、污水进入衬套的弹性形变区域，延长部件的使用寿命。设计过程中需要重点匹配悬架运动行程中的衬套扭转角度范围，聚氨酯部分的邵氏硬度要结合车型整备质量、悬架刚度参数做匹配，硬度太高会导致滤振效果变差，底盘路感过于生硬，硬度太低则会导致悬架连接刚性不足，急加速、制动时出现多余的纵向窜动，影响行驶质感。同时金属部件的表面需要做防锈镀层处理，应对底盘区域的复杂使用环境，避免长期使用后出现锈蚀卡滞，导致后期维护拆卸困难。安装边界上，衬套压入叉骨安装孔后，两端的突出量要保持对称，螺栓锁紧扭矩需要符合整车厂的规范要求，既不能过松导致连接点出现旷量，也不能过紧导致衬套被轴向预压过量，失去正常的扭转形变能力。
