航空涡扇发动机结构三维设计模型

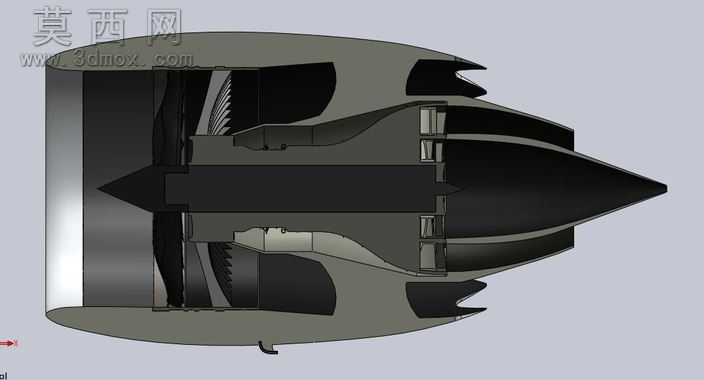

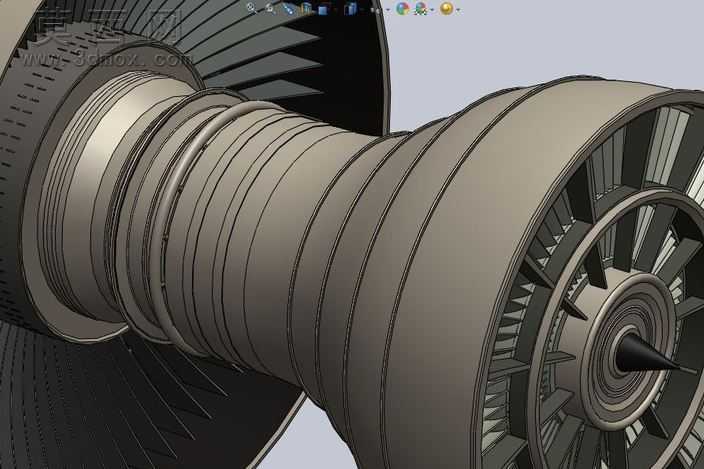

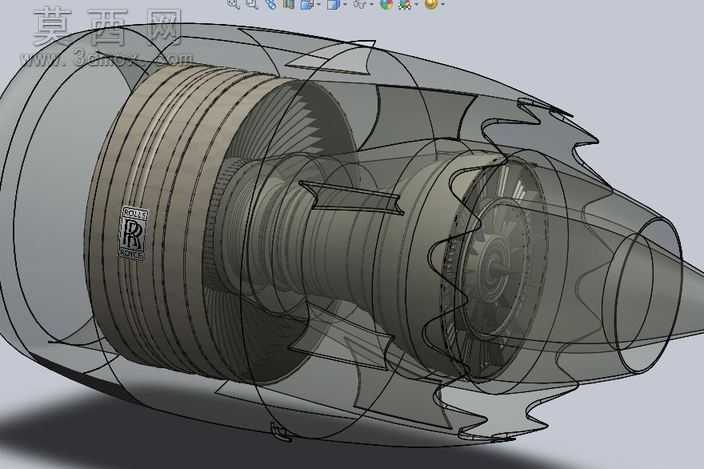

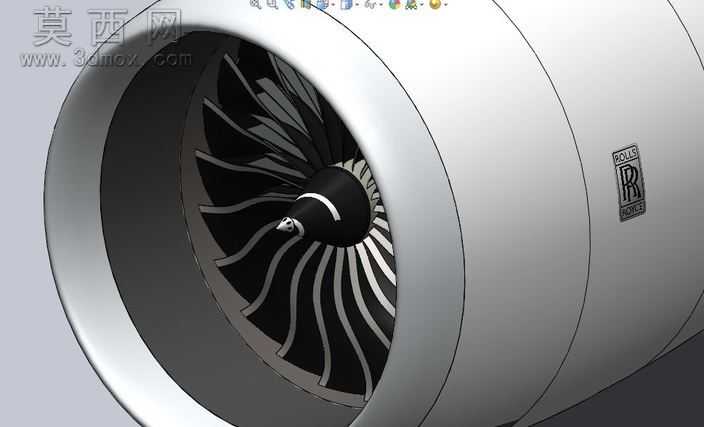

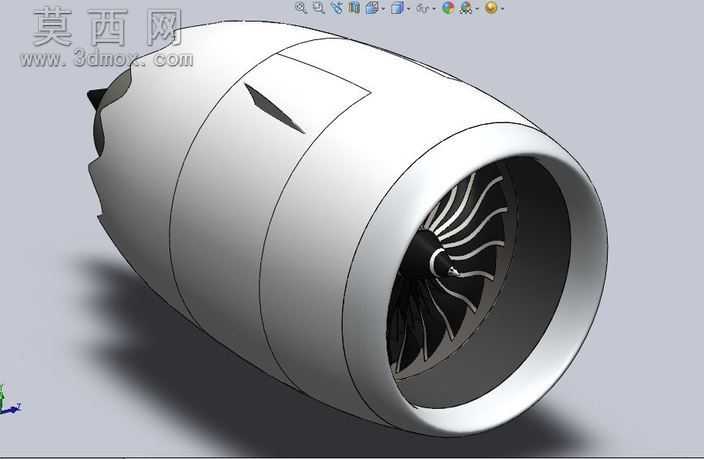

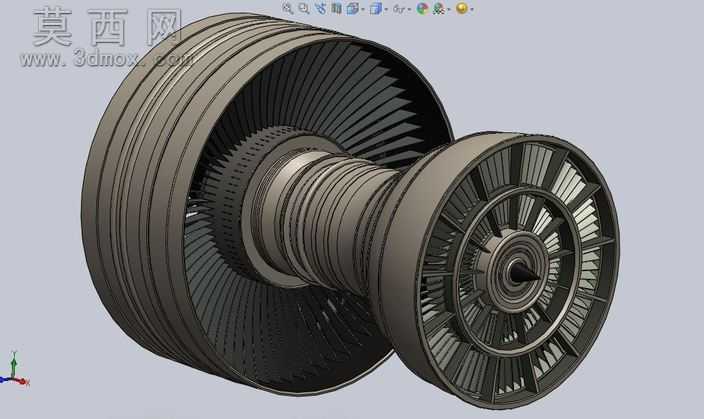

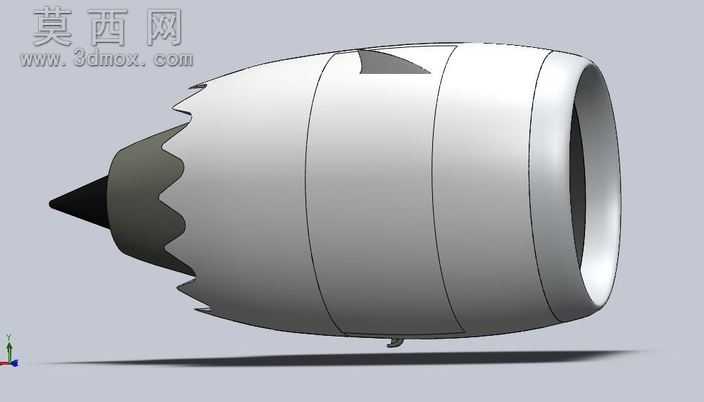

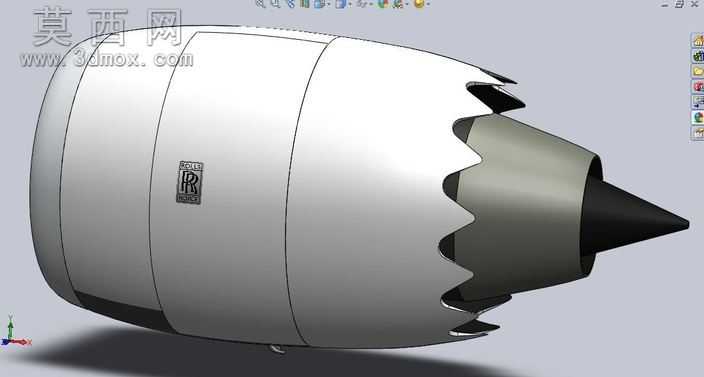

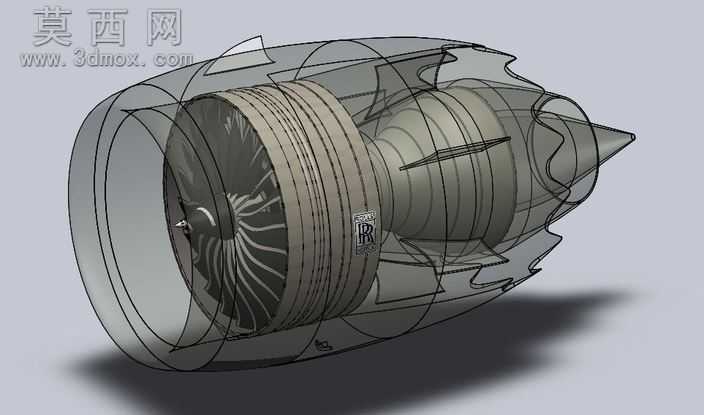

本模型为航空涡扇发动机完整结构设计作品，采用三维参数化建模方式完成全零部件的搭建与装配，整体采用半透明剖视的渲染表现形式，可清晰呈现发动机从进气道到尾喷口的全部内部构造，直观展示大涵道比涡扇发动机的层级结构与部件排布逻辑。建模过程中严格遵循航空发动机的真实结构比例，依次完成进气整流罩、多级大直径风扇叶片、压气机段、燃烧室段、涡轮段、尾喷口调节结构以及外部机匣的独立建模，各部件间的装配关系完全匹配真实航空发动机的装配逻辑，转动部件与静子部件的配合间隙、层级嵌套关系均做了精准还原，可清晰观察到风扇叶片的翼型曲面造型、压气机转子与静子的交错排布、涡轮叶片的冷却结构特征以及机匣的承力结构设计。材质渲染上，机匣部分采用半透明哑光工程材质，既保留了外部壳体的轮廓特征，又不会遮挡内部核心部件的展示；风扇叶片、涡轮叶片采用高温合金金属质感材质，还原航空发动机热端部件的材质特性；进气道、尾喷口等结构件采用不同灰度的金属材质区分，通过光影渲染突出各部件的曲面特征与结构边界，让整个模型的结构层次清晰可辨。设计思路上，本模型以结构展示为核心目标，省略了过于细碎的管路、线束等附属结构，保留了涡扇发动机最核心的气动流道结构与转子支撑结构，既保证了模型整体的轻量化，又完整呈现了涡扇发动机的工作原理对应的结构基础：从进气道进入的气流分为外涵道与内涵道两路，外涵道气流直接经外涵通道排出产生推力，内涵道气流依次经过低压压气机、高压压气机增压后进入燃烧室与燃油混合燃烧，高温高压燃气驱动高压涡轮、低压涡轮转动后从尾喷口高速排出，与外涵道气流共同形成发动机推力，整个流道结构在模型中完整贯通，可直观理解涡扇发动机的工作过程。模型各零部件均为可编辑的参数化特征，支持对叶片数量、机匣直径、各级压气机/涡轮的级数进行调整修改，可作为航空动力相关的教学演示、结构认知、原理讲解的直观载体，也可作为航空类设计项目的参考原型，帮助设计者快速理解大涵道比涡扇发动机的结构组成与设计逻辑，为相关航空动力装置的概念设计、方案推演提供结构参考。
