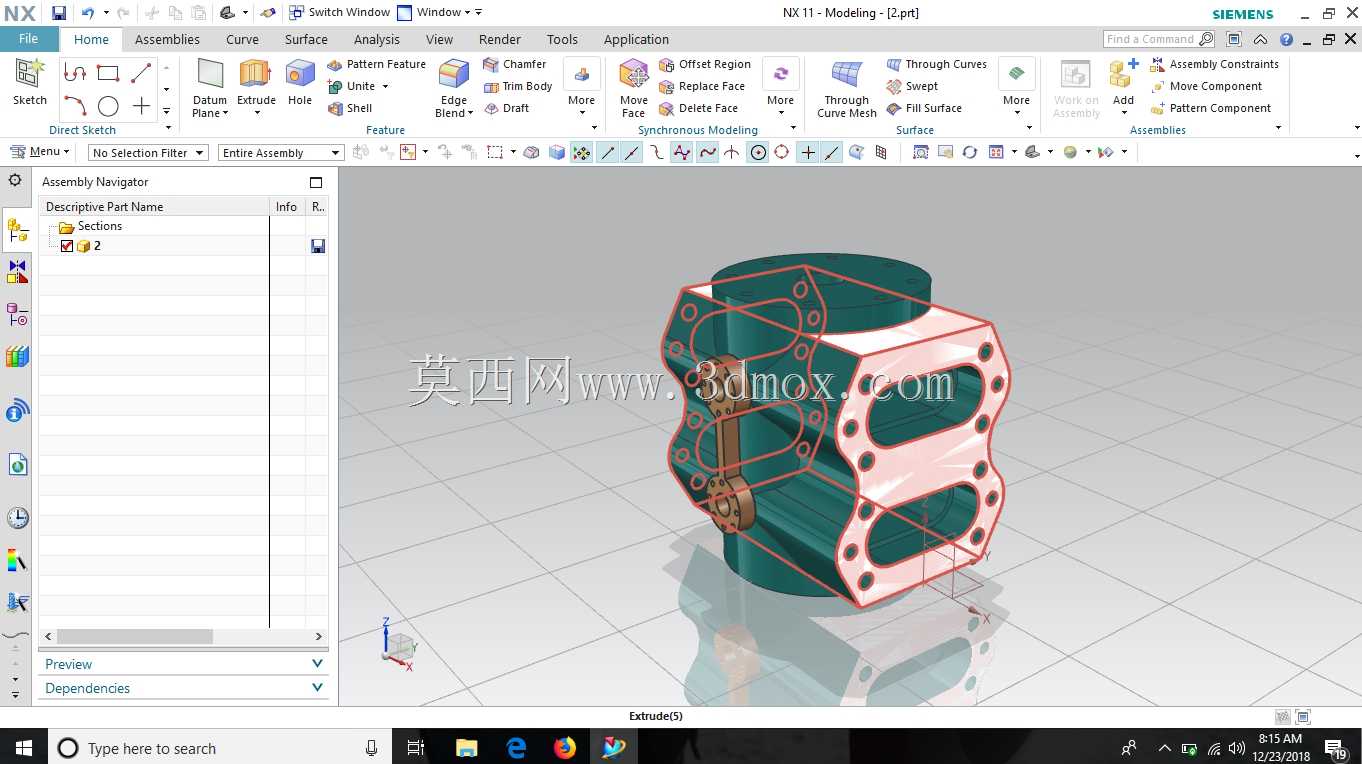

双列集成式油路分配连接阀体结构

该结构为液压系统中常用的集成式油路分配连接阀块，主要应用于中小型液压站、工程机械液压回路、机床液压控制系统中，承担多油路汇通、流体路径分配、外接元件安装承载的核心作用，能够将分散的油路通道集成在单一阀块主体上，大幅减少管路连接接头数量，降低液压系统的泄漏风险，同时压缩整个液压回路的安装占用空间，提升系统运行的稳定性。从实际用途来看，该阀块可同时对接两组并行的液压执行元件，比如双向液压油缸、双联液压马达等部件，能够将主油路输入的压力油按照回路需求分配到不同的工作油口，同时集成回油通道的汇流功能，让执行元件的回油能够统一回流到油箱，避免多管路交错排布带来的安装混乱与维护难度。在功能特性上，该阀块采用上下圆柱对接面加双侧法兰安装面的结构设计，上下圆柱结构可直接对接主油路的进出油管，通过端面密封结构实现高压油的密封，可承受常规中低压液压系统的工作压力；双侧法兰面预留了多组均匀排布的安装螺孔与油口，既可以直接安装电磁换向阀、溢流阀、节流阀等液压控制元件，也可以通过法兰对接外接油路块，实现油路的扩展连接；阀块内部的油路通道采用正交钻孔设计，在保证油路通流面积满足流量需求的前提下，尽可能缩短油路长度，减少压力油在阀块内部的沿程压力损失，提升液压系统的能量传递效率。在设计思路上，该结构优先考虑了安装兼容性与密封可靠性，法兰面的螺孔排布参考了通用液压阀的安装尺寸标准，能够适配市面上多数常规通径的板式液压阀，无需额外制作过渡连接板；阀块的边角位置做了圆角过渡处理，避免应力集中导致的高压下阀体开裂问题，同时所有油口位置都预留了密封槽安装位，可搭配O型密封圈实现端面静密封，杜绝油液渗漏。从外形尺寸与安装边界来看，该阀块整体为对称式结构，主体宽度适配常规10通径液压阀的安装间距，上下圆柱接口的外径与标准液压油管的法兰对接尺寸匹配，整体高度控制在紧凑范围内，安装时仅需预留双侧法兰的操作空间即可完成阀件的拆装维护，不需要额外预留过大的检修空间，能够很好地适配安装空间受限的小型液压设备集成需求。
