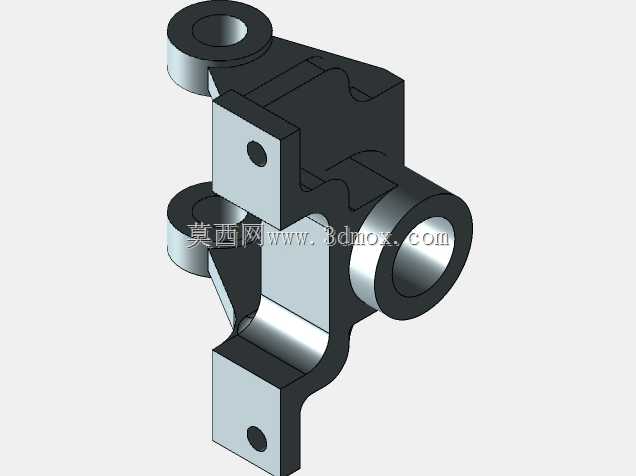

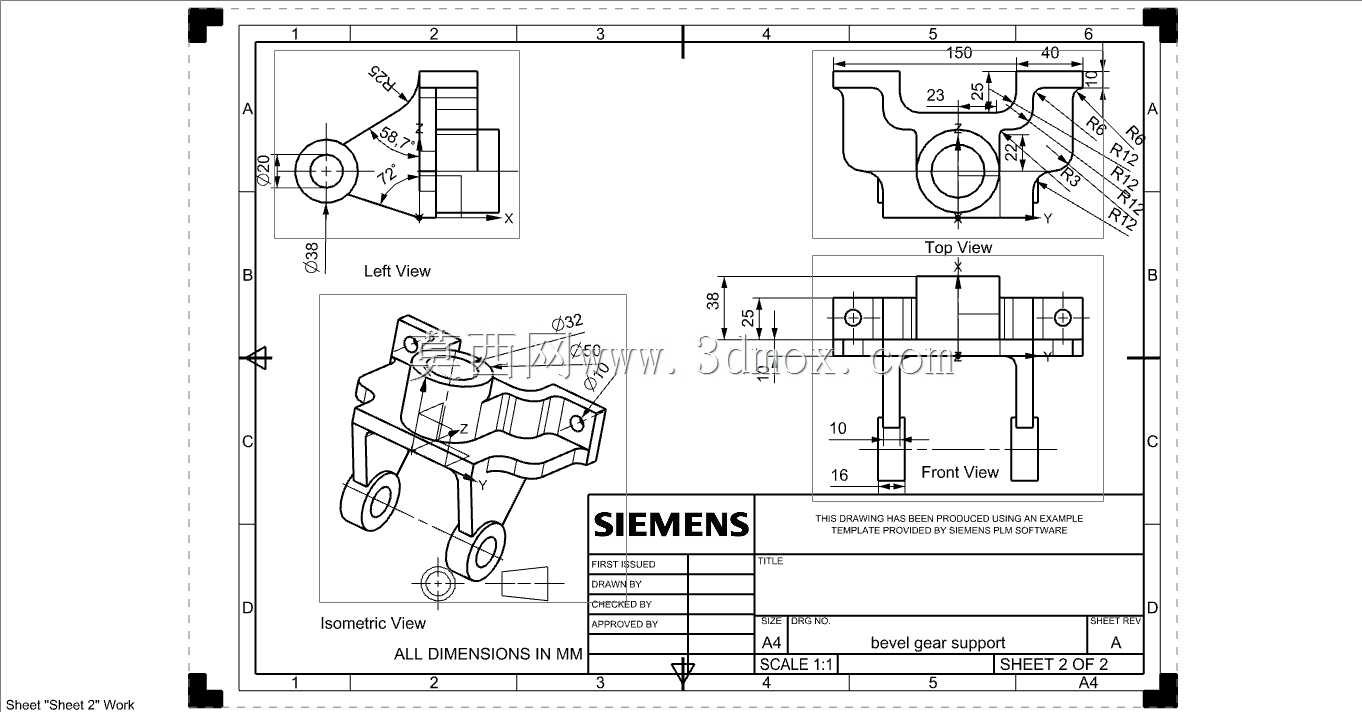

锥齿轮传动配套支撑固定支架结构

该锥齿轮支架主要应用于各类需要布置相交轴锥齿轮传动的机械传动场景中，常见于小型机床进给传动单元、轻工包装设备的动力转向模块、自动化输送线的转角传动机构以及小型农用机械的动力换向部位，核心作用是为相啮合的锥齿轮组件提供稳定的安装基准与刚性支撑，抵消锥齿轮啮合过程中产生的径向与轴向分力，避免传动过程中齿轮轴出现挠曲变形，保证锥齿轮副始终保持精准的啮合间隙，降低传动过程中的振动与噪音，提升整套传动机构的运行稳定性与使用寿命。从功能特性来看，该支架采用一体化铸造成型后做机加工处理的结构方案，整体刚性优异，能够承受锥齿轮高速运转时产生的交变载荷；支架上设置有两处同轴的齿轮轴安装孔位，孔位端面预留有轴承安装贴合面，可直接适配标准深沟球轴承或圆锥滚子轴承的安装需求，无需额外加装轴承座构件，简化了整套传动单元的装配流程；支架上部与下部各设置有带通孔的安装耳座，可通过螺栓将整个支架组件固定在设备的主机架安装面上，安装耳座与支架主体之间设置有加强筋结构，能够避免螺栓紧固时支架产生形变，同时提升支架的抗冲击能力。在设计思路上，该支架优先遵循紧凑化设计原则，整体轮廓贴合锥齿轮副的运动包络线，在保证不与齿轮运转轨迹产生干涉的前提下尽可能压缩支架的整体体积，减少安装时所占用的设备内部空间；设计过程中对安装孔的同轴度、轴承贴合面的平面度都做了严格的形位公差约束，保证装配后齿轮轴的回转精度满足传动要求；支架的弯折部位全部采用圆弧过渡设计，既能够降低铸造过程中的应力集中问题，也能提升支架整体的结构强度，避免长期受交变载荷作用出现开裂问题。从安装边界来看，该支架的横向安装孔中心距、纵向安装基面到齿轮轴孔中心的高度尺寸都适配常规小型锥齿轮传动模块的通用安装尺寸，上部安装耳座的通孔间距、下部安装凸台的孔位尺寸都符合通用机械安装的标准规格，可直接替换同类型的老旧支架构件，无需对原有设备的安装基面做二次加工；支架的侧面预留有注油通道的安装位置，可方便后期加装润滑管路，为啮合的锥齿轮与轴承提供持续润滑，降低日常维护的操作难度。
