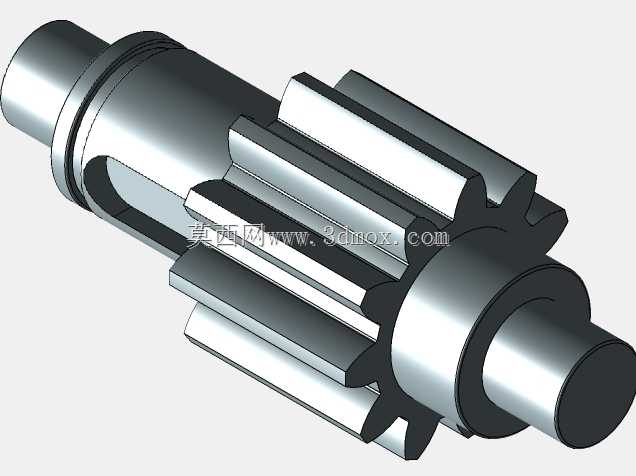

便携式绞车用齿轮轴传动构件

该传动构件是适配DU300型便携式绞车的核心齿轮轴部件，主要应用在户外小型牵引、应急救援、轻载物料拖拽等场景下的便携绞车设备中，作为减速机构与输出端之间的动力传递核心，承担着将减速齿轮组输出的扭矩平稳传递至绞车卷筒的关键作用，能够在便携设备有限的安装空间内，实现动力的稳定传导与扭矩适配，保障绞车在额定负载下的运转可靠性。从功能特性来看，该构件采用齿轮与传动轴一体化的结构设计，将传动齿轮直接集成在轴体上，省去了齿轮与轴之间的键连接、过盈装配等额外结构，既减少了装配环节的累积误差，也提升了部件整体的抗扭强度，能够承受便携绞车频繁启停、负载波动带来的冲击载荷，避免分体式结构容易出现的键槽磨损、齿轮松动等故障。在设计思路上，该构件充分考虑了便携绞车的轻量化与紧凑化需求，轴体两端采用等径支撑轴颈设计，适配标准深沟球轴承的安装尺寸，能够直接嵌入绞车的两侧壳体轴承位中，无需额外设计定制化的支撑结构；齿轮段采用标准渐开线圆柱直齿齿形，齿部参数与前端减速齿轮组完全匹配，保证啮合过程中的传动平稳性，降低运转过程中的噪音与齿面磨损；轴体上预留的环形槽位用于安装轴用挡圈，实现轴承与齿轮段的轴向定位，防止部件运转过程中出现轴向窜动，保障传动啮合的精度。从外形尺寸与安装边界来看，该构件整体为同轴回转体结构，两端支撑轴颈的直径与长度严格匹配绞车壳体的轴承安装孔深度与孔径，齿轮段的齿顶圆直径控制在减速腔室的内部空间范围内，不会与腔室内壁发生运动干涉，轴体总长度适配绞车两侧壳体的安装间距，装配后两端轴颈伸出壳体的部分可直接连接绞车卷筒或传动连接件，无需额外加装转接轴套，整体安装边界紧凑，能够在不增加绞车整体体积与重量的前提下，完成动力传递的功能需求，适配便携式设备对空间占用与自重控制的严苛要求。
