蒸汽机动力传输用连杆结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217779
  • 蒸汽机动力传输用连杆结构设计
  • 蒸汽机动力传输用连杆结构设计
  • 蒸汽机动力传输用连杆结构设计
  • 蒸汽机动力传输用连杆结构设计
  • 蒸汽机动力传输用连杆结构设计
  • 蒸汽机动力传输用连杆结构设计
  • 蒸汽机动力传输用连杆结构设计

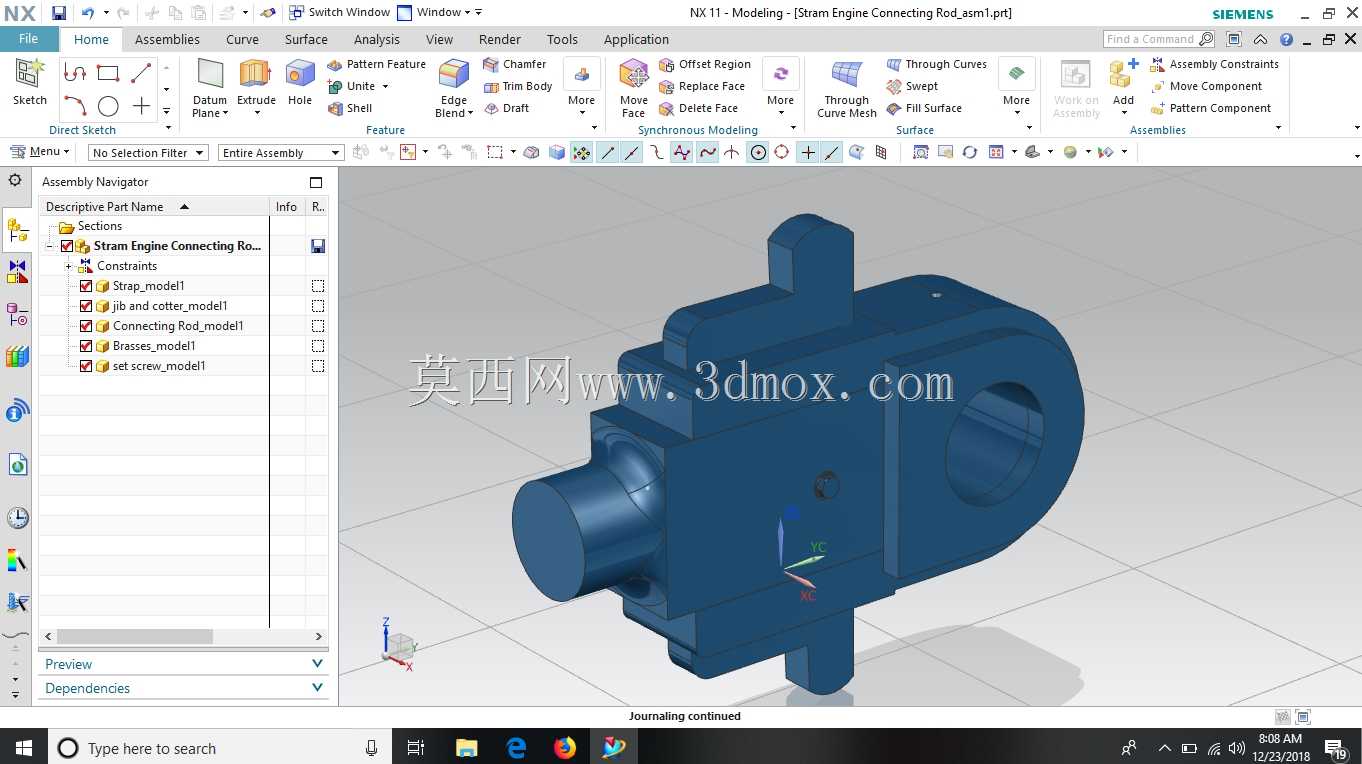

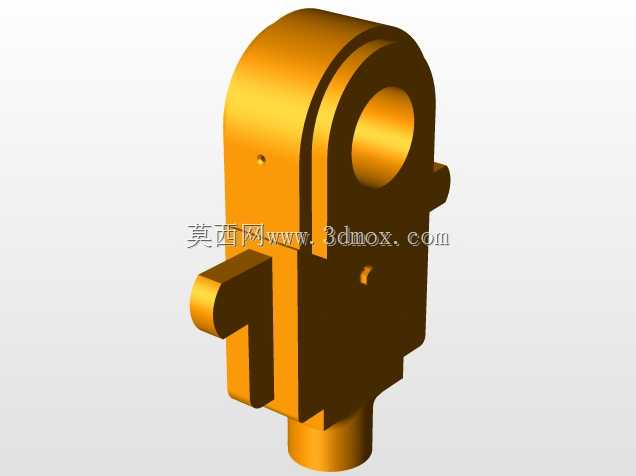

该连杆作为蒸汽机动力传输系统的核心传动构件,主要应用于往复式蒸汽机的曲柄连杆机构中,承担着将活塞的直线往复运动转化为曲轴旋转运动的关键动力传递作用,是蒸汽机实现热能向机械能转换过程中不可或缺的核心受力部件,广泛适配于小型固定式蒸汽机、蒸汽机车动力单元、老式船用蒸汽机等需要往复运动转旋转运动的动力场景。在实际设备运行过程中,连杆需要持续承受活塞侧传递来的交变推力与拉力,同时还要应对曲轴转动带来的周期性惯性载荷,因此整体结构设计充分考虑了交变应力下的结构强度需求,主体采用一体化的块状承力结构,大端设置与曲轴曲柄销配合的圆形轴孔,孔位周边做了加厚凸缘处理,避免长期交变载荷下出现孔位变形、开裂的问题;小端设置与活塞销匹配的圆柱轴头,轴头根部做了圆弧过渡处理,有效降低应力集中系数,提升部件的疲劳使用寿命。设计过程中优先保障传动过程的运动精度,整体结构的同轴度、平行度公差均按照动力传动部件的中高精度要求设定,大端轴孔与小端轴头的中心距严格匹配蒸汽机活塞行程与曲轴回转半径的设计参数,确保活塞运行到上下止点时的位置精度,避免出现运动干涉、动力传递损耗过大的问题。外形结构上充分考虑实际安装边界,整体轮廓避开蒸汽机缸体、曲轴箱的内部干涉区域,侧面设置的定位凸块用于装配时的周向定位,确保连杆安装后与活塞、曲轴的配合位置准确,不会在运行过程中出现周向转动偏移;各棱边均做了倒角处理,既避免装配过程中锐边划伤操作人员,也能减少部件运行过程中的应力集中点。装配结构上采用分体式装配设计思路,将连杆主体、轴瓦、定位销等子部件整合为完整的装配体,各配合面的尺寸公差按照过渡配合要求设定,既保证装配后的连接紧固性,也方便后期维护时的拆解更换易损轴瓦部件,整体结构在满足承力需求的前提下尽可能优化了壁厚分布,在不降低结构强度的基础上减少了部件自身重量,降低曲轴运转过程中需要克服的连杆往复惯性力,提升蒸汽机整体的动力传输效率。
