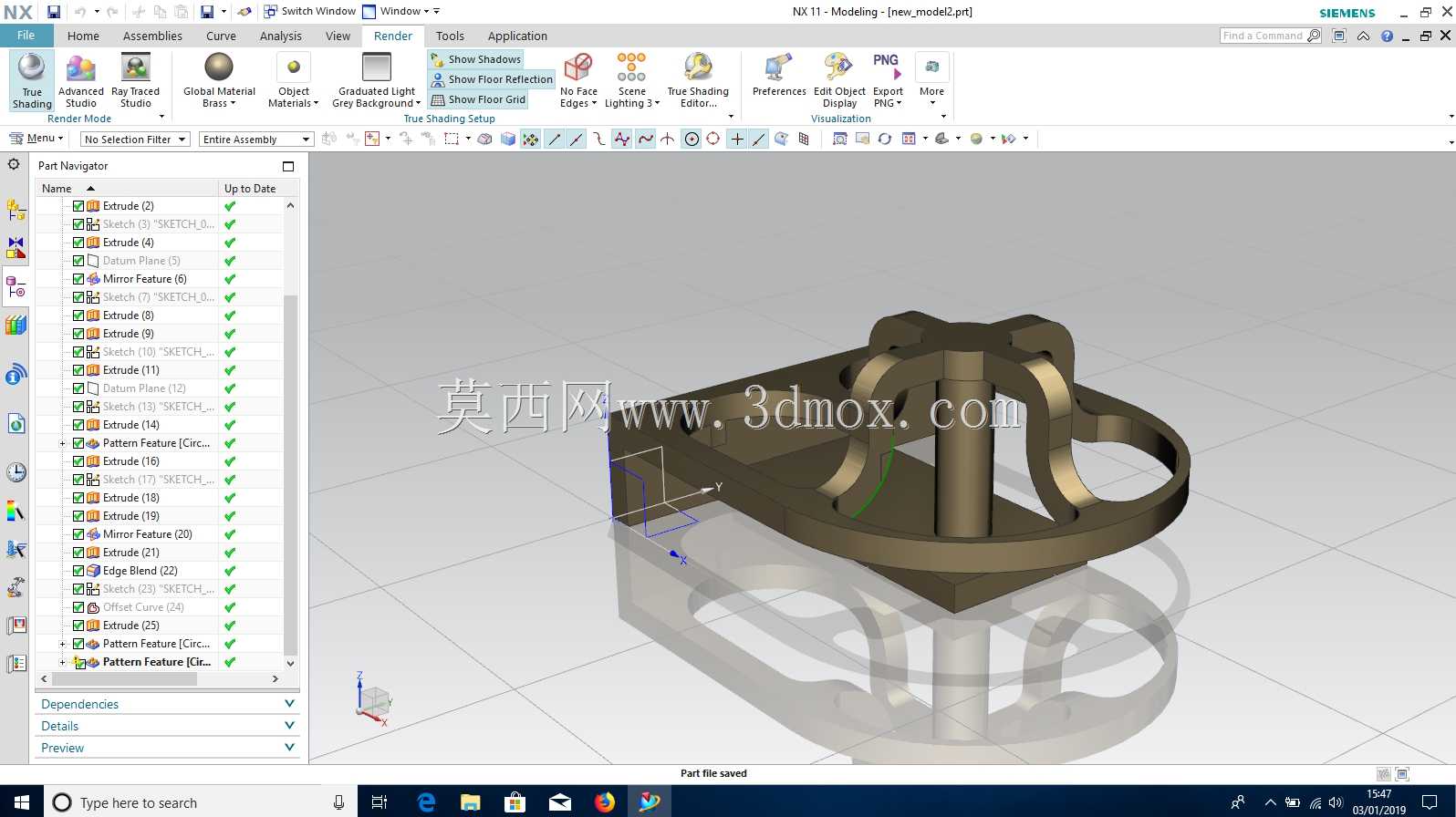

带环形限位结构的异形支撑连接构件

该异形支撑连接构件主要应用于轻工自动化生产线的工位定位、小型专用设备的部件衔接场景，可作为工装夹具的末端承载连接件，也可适配小型实验设备的模组固定工位，承担部件间的载荷传递、位置限定与多向连接功能，能够在有限安装空间内同时完成垂直方向承载、周向部件限位、侧向组件挂接三类核心功能，替代传统需要多个标准件组合才能实现的连接方案，有效缩减装配环节的零件数量，降低设备整体的装配复杂度。从功能特性来看，构件底部为方形实心基座，基座表面预留了对应安装孔位，可通过标准紧固件直接固定在设备安装面板上，基座上方设置垂直圆柱主支撑柱，作为核心承载结构传递垂直方向的静载荷与小幅动载荷，支撑柱外侧环绕的弧形镂空环架，一方面可对套设在支撑柱上的活动部件形成周向限位，避免活动部件出现径向偏移脱落，另一方面环架上预留的侧向连接位可挂接小型传感组件或管路固定卡扣，基座一侧延伸出的平板凸台可作为小型功能模组的安装基面，实现多组件的集成化安装。设计过程中优先考虑了安装空间的适配性，整体结构采用一体化成型思路，摒弃了传统分体拼接式连接座的多零件装配误差问题，弧形环架的镂空设计在保证结构强度的前提下有效降低了构件自身重量，同时减少了材料使用成本，各连接部位均做了圆角过渡处理，避免应力集中导致的结构断裂风险，支撑柱的直径与环架的内径尺寸经过匹配计算，预留了合理的活动间隙，既保证套设在柱体上的活动部件可顺畅转动或上下滑动，又不会出现过大的旷量影响定位精度。外形尺寸方面，构件整体的安装边界控制在较小范围内，方形基座的边长适配常规小型设备的安装孔距，整体高度满足多数工位的支撑高度需求，侧向凸台的伸出长度不会超出设备安装面板的边缘，不会与周边其他部件产生运动干涉，所有安装孔位的位置均符合通用五金配件的安装规范，可直接替换同规格的传统连接座，无需对原有设备的安装基面做额外改造，适配性较强。
