腰型法兰带凸台安装固定连接座

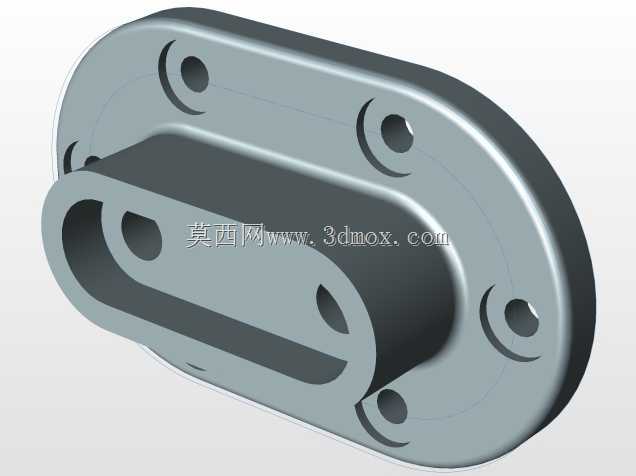

该款腰型法兰带凸台连接座，是工业装配场景中应用十分广泛的基础支撑连接件，常见于轻工生产线、小型输送设备、气动回路布设、工装夹具搭建等场景，主要承担部件对接、载荷传导、位置固定的核心作用，能够为上方对接的管状、条状功能部件提供稳定的安装基准，避免设备运行过程中出现连接偏移、晃动松脱的问题。从实际使用场景来看，这类连接座多安装在设备机架的平面安装位上，既可以作为气动管路的过线支撑座，也可以作为小型导向轴的端部固定座，还能在小型自动化设备中作为传感器安装支架的基座，适配多类轻型载荷的装配需求。产品整体采用一体化结构设计，下部为腰型切边的法兰盘底座，底座上均匀布设四个沉头安装孔，安装时螺栓可完全沉入孔内，不会在底座表面形成凸起干涉，保证安装面贴合平整；上部为带腰型内孔的立式凸台，内孔贯通整个凸台结构，可供对接部件穿过或插入，凸台与底座的衔接位置做了圆弧过渡处理，能够有效降低应力集中系数，提升结构的抗疲劳强度，避免长期受载后衔接位置出现开裂变形。设计过程中充分考虑了安装适配性，腰型法兰的切边结构相比整圆法兰能够节省横向安装空间，适合在安装面宽度受限的狭小空间内布设；四个安装孔的孔位间距经过标准化适配，可匹配多数常规规格的工业铝型材安装槽距，也能适配钢板机架的常规孔位排布，无需额外进行扩孔、改孔作业即可完成装配。凸台的腰型内孔可兼容圆形、腰型截面的对接部件，相比圆孔结构具备一定的位置调整余量，装配时可根据实际对接需求微调部件的横向位置，降低装配对位的精度要求，提升现场装配效率。外形尺寸方面，法兰底座的整体厚度控制在合理区间，既保证足够的支撑刚性，又不会过度占用垂直方向的安装空间；凸台高度根据常规对接深度设计，能够保证对接部件插入后有足够的接触长度，避免连接部位出现受力点集中的问题；安装孔的沉头深度适配常规内六角螺栓的头部尺寸，装配后螺栓头部不会突出底座平面，保证底座与安装面完全贴合，连接稳定性更强。整体结构无复杂异形曲面，加工工艺性良好，可采用铸造成型后精加工的方式批量生产，也可直接通过型材铣削加工制作，能够满足不同批量的生产需求，结构强度足以应对多数轻型工业设备的静载与小幅动载使用要求。
