带安装支座的轴与轴环配合传动组件

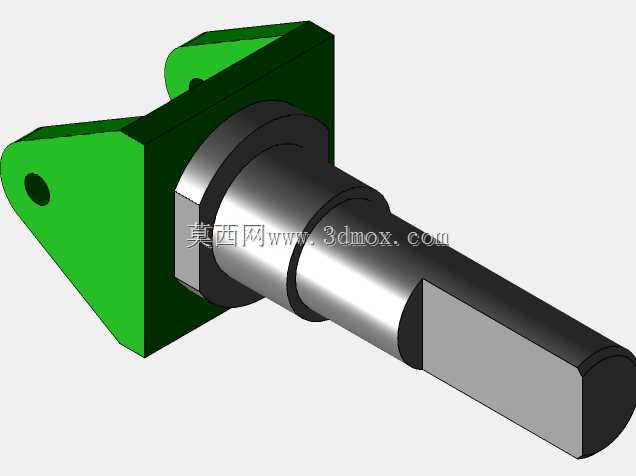

该轴与轴环配合组件是机械传动系统中极为常见的基础支撑传动构件，广泛应用于各类中小型动力传输场景，涵盖轻工输送设备、小型机床进给机构、自动化生产线动力传递单元、农用机械传动节点等领域，核心作用是实现旋转动力的稳定传递，同时通过配套的安装支座完成组件在设备机架上的精准定位，抵消轴类零件运转过程中产生的径向与轴向窜动，保障动力传输过程的同轴度与运行稳定性。从功能特性来看，组件中的轴段采用阶梯式结构设计，不同直径的轴段分别承担不同功能：末端铣平的轴段用于和传动轮、联轴器等外接动力件配合，通过平面接触传递扭矩，避免配合件出现周向打滑；轴环部分作为轴向定位基准，能够精准限制安装在轴上的轴承、齿轮等零件的轴向位移，保证配套传动零件的安装位置精度；配套的绿色安装支座为一体式块状结构，设置有对称的安装通孔，可通过螺栓直接固定在设备安装基面，支座与轴的配合面经过同轴度适配设计，能够为轴的运转提供稳定的支撑基础，减少轴运转过程中的挠度变形。在设计思路上，该组件优先考虑装配便捷性与运行可靠性：轴的各阶梯段之间采用圆角过渡，避免应力集中导致的轴段断裂风险，轴环与轴采用一体式加工结构，相比装配式轴环具备更高的结构强度，能够承受更大的轴向载荷；安装支座的安装孔位置经过尺寸链校核，确保轴安装完成后与设备其他传动部件的同轴度公差控制在合理范围内，降低运转过程中的振动与噪音。从安装边界来看，该组件的轴向安装尺寸以支座安装面为基准，轴向外伸长度适配常规标准传动件的安装宽度，支座的安装孔间距符合通用小型传动组件的安装尺寸规范，无需额外定制安装基面即可直接适配多数常规设备的安装位，轴的配合直径采用通用标准尺寸序列，可直接匹配标准件库中的轴承、联轴器等配套零件，大幅降低设备装配时的零件适配成本，同时也便于后期设备维护时的零件更换。
