薄板冲压成型模架结构设计

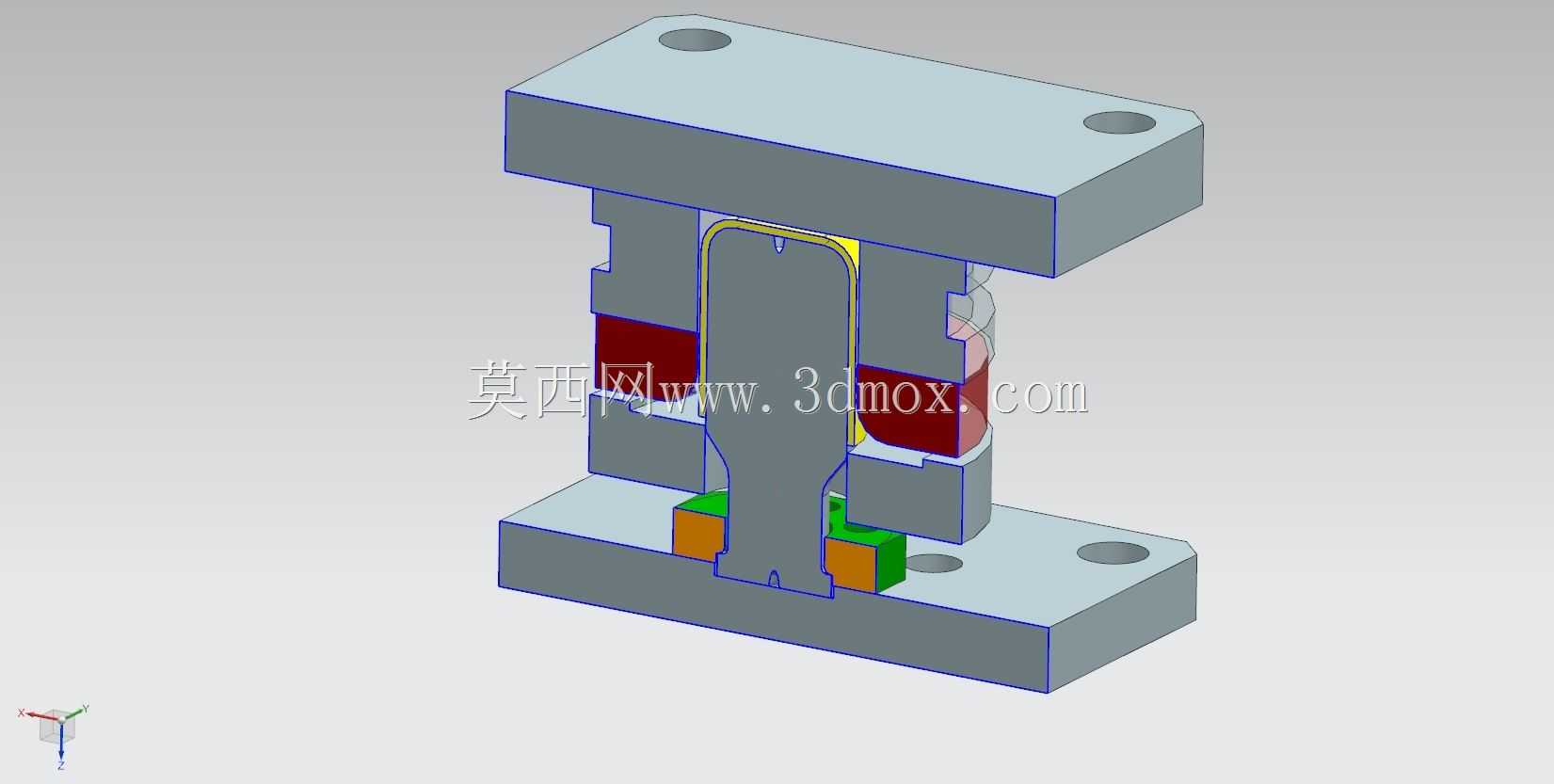

该结构为典型的薄板件冷冲压成型工装，主要应用于五金零部件批量冲压生产场景，适配中小尺寸异形薄板件的落料、弯曲成型工序，常见于日用五金、汽配小五金、电子五金件的生产加工环节，可安装在常规开式压力机的工作台面，配合压力机的上下往复行程完成工件的冲压成型作业，替代传统人工折弯、裁切的低效加工方式，保障批量生产下工件成型尺寸的一致性，降低人工操作的误差与安全风险。整套工装采用标准后侧导柱模架作为基础承载结构，上下模座采用平整矩形钢板结构，上下模座对应位置预留模柄安装孔与设备固定孔，可直接通过压板与T型螺栓固定在压力机工作台与滑块端面，安装边界适配公称压力16吨至25吨的通用开式压力机，模座整体长宽尺寸控制在200毫米至300毫米区间，闭合高度适配常规小型压力机的装模高度范围，无需对设备进行额外改造即可完成装夹。结构设计上，上下模之间通过对称布置的导向组件实现精准合模导向，避免合模过程中凸凹模出现错位啃模的问题，凸模部分采用整体式结构，匹配工件的异形轮廓做成型面加工，凹模部分采用镶拼式结构，在成型受力位置嵌入高强度耐磨镶块，既降低了凹模整体的加工难度，也便于后期磨损后单独更换镶块，减少维护成本。卸料结构采用弹性卸料设计，在上下模合模过程中可提前压紧待加工板材，避免板材受力移位，开模时可顺利将卡滞在凸模上的工件脱出，保障连续冲压作业的顺畅性。定位组件布置在凹模进料侧，可对送入的条料进行精准定位，控制每一次冲压的送料步距，保障每个成型工件的轮廓尺寸一致。整套结构的受力部件均做了对应强度校核，在反复冲压载荷下可保持结构稳定性，导向部位预留润滑间隙，可定期加注润滑脂降低导向磨损，延长工装整体使用寿命，适配连续批量生产的作业需求，成型工件的尺寸精度可满足一般五金件的公差要求，无需额外进行二次校形即可直接进入下一工序。
