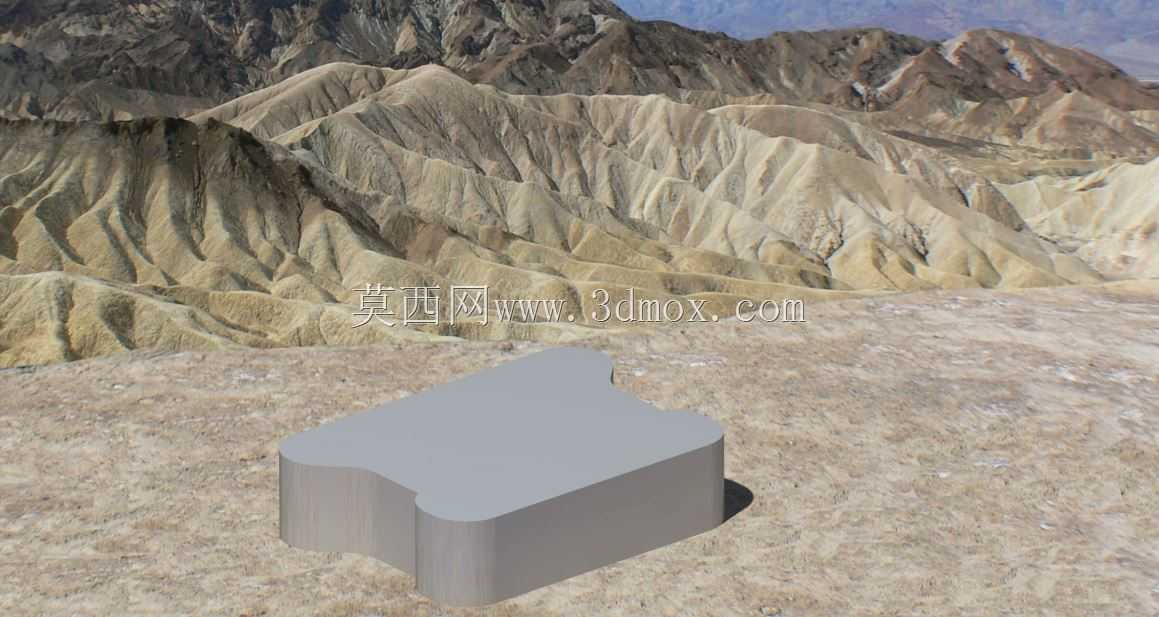

工字形限位滑块机械零件结构设计

该工字形限位滑块是工业传动导向系统中常用的接触式限位与滑动承载零件，主要应用于各类直线往复运动机构的行程端点限位、滑动副导向承载场景，常见于自动化生产线的物料推送机构、机床工作台的行程限位组件、物流输送线的挡停定位单元，以及各类专用设备的滑动导向工位，能够在设备运行过程中承担滑动接触、硬限位阻挡、运动轨迹导向的核心作用，避免运动部件超出设计行程发生碰撞，同时为往复运动的部件提供稳定的滑动支撑面，降低运动过程中的偏摆与错位风险。

从功能特性来看，该零件采用对称式工字形截面设计，上下两端的圆弧过渡凸缘能够嵌入对应导向槽的卡槽结构内，在滑动过程中不会从导向槽内脱出，中部的收腰结构既能够减少零件与导向槽侧壁的接触面积，降低滑动过程中的摩擦阻力，也能够预留润滑脂的存储空间，在长期往复滑动过程中持续保持接触面的润滑状态，减少磨损量，延长零件的使用寿命。零件所有棱边均做了圆弧倒角处理，没有尖锐的直角结构，一方面能够避免安装过程中划伤操作人员与配合部件的表面，另一方面也能够消除应力集中点，在承受频繁的冲击载荷时不会出现棱边崩裂的问题，提升零件的抗冲击性能。

在设计思路上，该零件优先考虑了滑动配合的适配性与承载能力，整体采用等强度的对称结构设计，两端的圆弧端面与限位接触面相匹配，在接触阻挡时能够将冲击力均匀分散到整个接触面上，不会出现局部应力过大导致的变形问题。零件的外形尺寸经过精准匹配设计，厚度方向的尺寸与对应导向槽的槽宽保持合理的间隙配合，既不会因为间隙过大导致滑动过程中出现晃动，也不会因为间隙过小出现卡滞问题；上下凸缘的高度与导向槽的卡槽深度相适配，安装后能够保持稳定的卡合状态，不会在滑动过程中出现上下窜动的问题。安装边界方面，该零件不需要额外的复杂固定结构，直接嵌入对应的导向槽内即可完成装配，两端的圆弧面可根据实际使用需求加装缓冲垫片，进一步降低碰撞冲击带来的噪音与零件损耗，适配多数常规直线导向机构的安装尺寸，不需要对原有设备的导向结构做大规模改造即可直接替换使用，维护更换的成本较低，能够快速完成备件更换，减少设备停机维护的时间。
