齿状多轴孔连接固定五金件结构设计

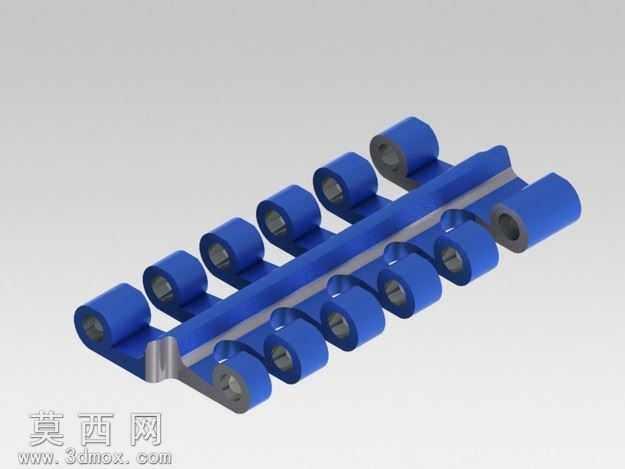

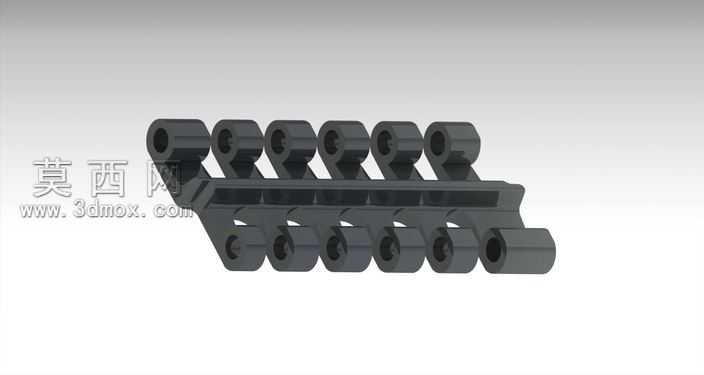

这次做这个多轴孔连接固定件的建模，是从加工适配的角度切入的，一开始拿到参考实物的时候，最先注意到的是主体长梁上错落排布的12个带通孔的圆柱凸台，这些凸台不是等距排列的，每一个的轴向都和长梁的基准面保持垂直，但相邻凸台的间距差刚好卡在铣加工的最小走刀间隙上，要是一开始直接按实物扫描的点云去描线，很容易出现相邻凸台根部圆角干涉的问题，后期出工程图的时候根本没法标注加工公差。建模的时候特意把每个圆柱凸台的根部都做了0.8mm的内凹圆角过渡，没有用生硬的直角拼接，一来是减少铣加工的时候刀具在转角处的振刀纹，二来是实际装配穿销轴的时候，圆角能给销轴导入留够导向余量，不会因为边缘毛刺卡滞。中间的长梁主体没有做等厚设计，靠近两端的位置厚度比中间段薄1.2mm，这个取舍是考虑到实际使用的时候，中间段要承受多组销轴传来的横向剪切力，加厚的部分刚好对应应力集中的区域，两端减薄是为了避开安装位旁边的其他零件轮廓，不会出现装配顶死的情况。一开始试过把所有凸台的通孔做成等直径的，后来对照实际装配需求改了，其中4个位置的通孔直径比其他的大0.5mm，对应的是需要穿锁紧螺栓的位置，剩下的孔是走定位销轴的，孔径公差按H7做的预留，建模的时候直接在孔特征里加了公差备注，不用后期再补标注。曲面处理上没有做多余的装饰面，所有外露的面都留了0.2mm的精加工余量，渲染调材质的时候选了哑光黄铜的质感，特意把金属粗糙度调到0.3，反射度压到20%，不会出现过亮的反光看不清结构轮廓，光影打侧45度的柔光，刚好能把每个凸台的轮廓和根部的过渡圆角都照清楚，不会出现阴影糊住结构的情况。做这个模型的时候特意避开了容易出现加工报错的薄壁结构，最薄的位置也留了2.5mm的壁厚，完全满足黄铜件压铸或者铣削加工的强度要求，每个孔的深度都比对应销轴的长度短0.1mm，装配的时候销轴不会顶到孔底造成安装不到位，凸台侧面的平面也做了0.1mm的平面度预留，锁紧的时候垫片能完全贴实，不会出现偏载滑丝的问题。整个模型没有做多余的装饰特征，每一处结构都是对应实际装配和加工需求来的，不管是拿来做加工出图的参考，还是做装配模拟的配件，都能直接用，不用再做结构调整。
