六联排柔性扁平排线组件结构设计

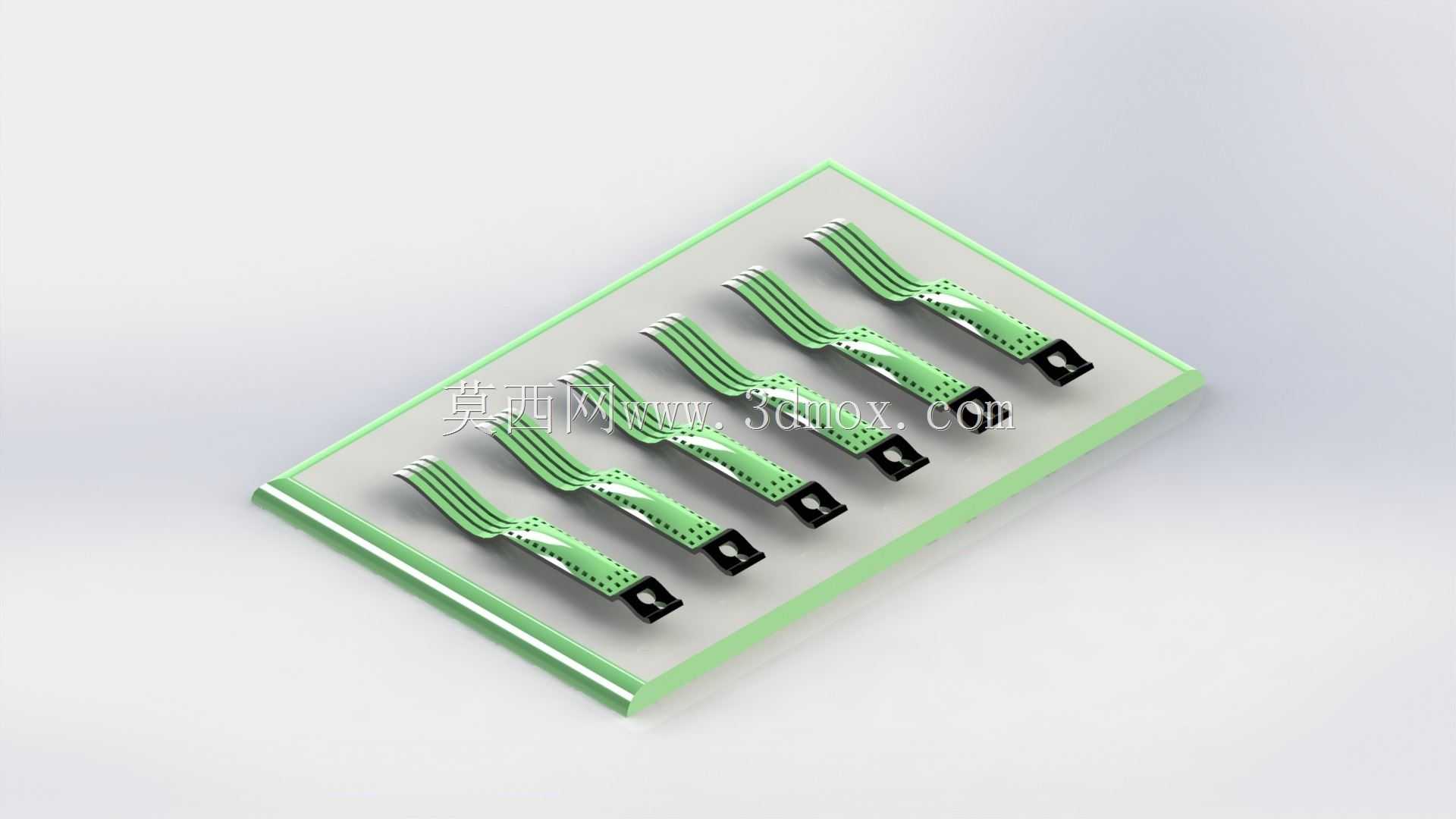

这套六联排柔性扁平排线组件，主要面向紧凑空间内的多通道信号并行传输场景设计，常见于小型化消费电子内部板间连接、检测设备探针组信号引出、小型执行器集群的控制信号布线等工况，解决多根独立排线布线杂乱、安装对位效率低、线缆间信号干扰难管控的实际问题。单根柔性排线采用分层压合结构，基材选用耐弯折的柔性绝缘基材，内部平行排布多根导电线路，端部做硬质补强处理，补强区域预留对位标识与安装定位缺口，端部的黑色接插端做了防呆倒角设计，安装时可直接对准板端插座推入，无需额外区分插装方向，降低产线装配的错装概率。六根排线采用等间距平行排布固定在浅绿色承载载板上，载板边缘做了0.5mm的圆角处理，避免锐边割伤相邻线缆或操作人员手部，载板上对应每根排线的走线位置做了浅槽限位，排线嵌入槽内后通过低温压合的柔性胶层固定，不会出现排线移位、翘起的问题，每根排线的伸出长度保持一致，端部接插件的安装面共面度控制在0.1mm以内，适配多工位并行接插的自动化装配需求。从安装边界来看，整套组件的载板外形为矩形，长宽尺寸适配常规小型电子设备的内部安装仓，载板厚度控制在2mm以内，不会占用过多的设备内部堆叠空间，排线可弯折半径最小可达3mm，能够在设备内部的狭窄弯折空间内完成布线，不会因为弯折导致内部导电线路断裂。设计过程中优先考虑了批量装配的一致性问题，六联排的整体结构可以作为一个独立组件完成预装配，产线安装时只需一次定位即可完成六个接插端的对位，相比单根排线逐一安装的方式，装配效率可提升60%以上，同时统一的排布间距也方便后续设备维护时的故障排查，出现单路信号故障时可快速定位对应排线进行更换，无需梳理杂乱的散线。排线表面的点状压痕设计是为了提升排线的弯折耐疲劳性能，反复弯折过程中应力可通过点状压痕均匀分散，避免应力集中在某一位置导致基材开裂，接插端的金属接触件做了镀金处理，降低接触电阻，保证信号传输的稳定性，在长期震动的使用工况下也不会出现接触不良的问题。载板选用的浅绿绝缘基材具备一定的阻燃性能，符合电子设备内部组件的阻燃要求，同时基材的抗形变能力较强，在常规的仓储、运输过程中不会出现翘曲变形，保证组件到达产线时的尺寸精度符合装配要求。
