汽车车身控制模块连接接头结构设计

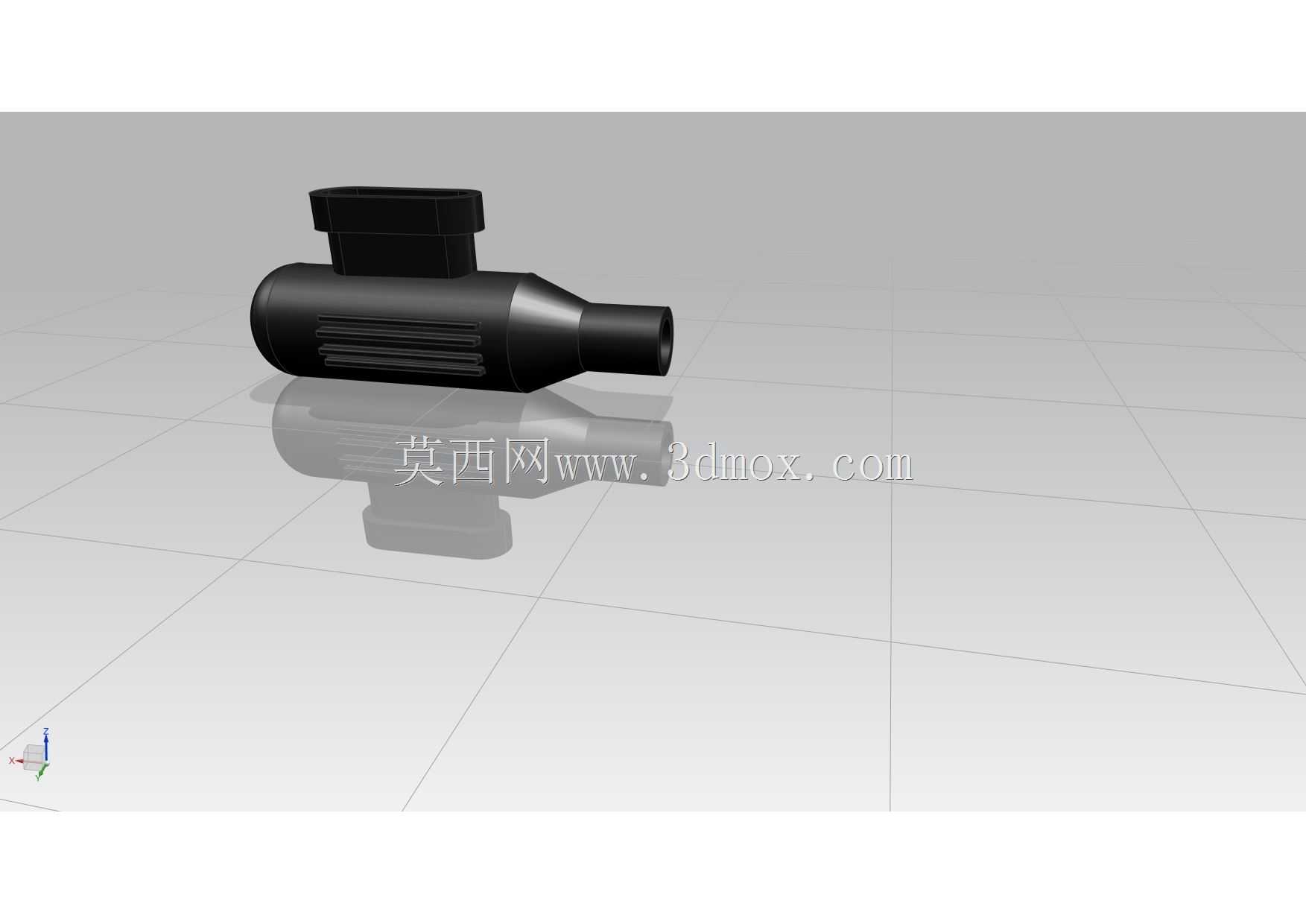

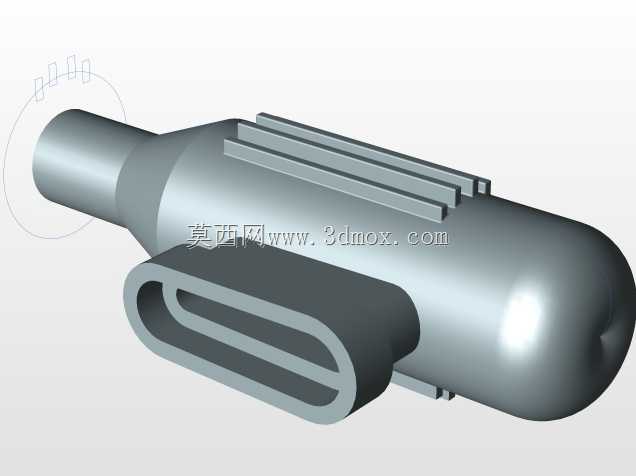

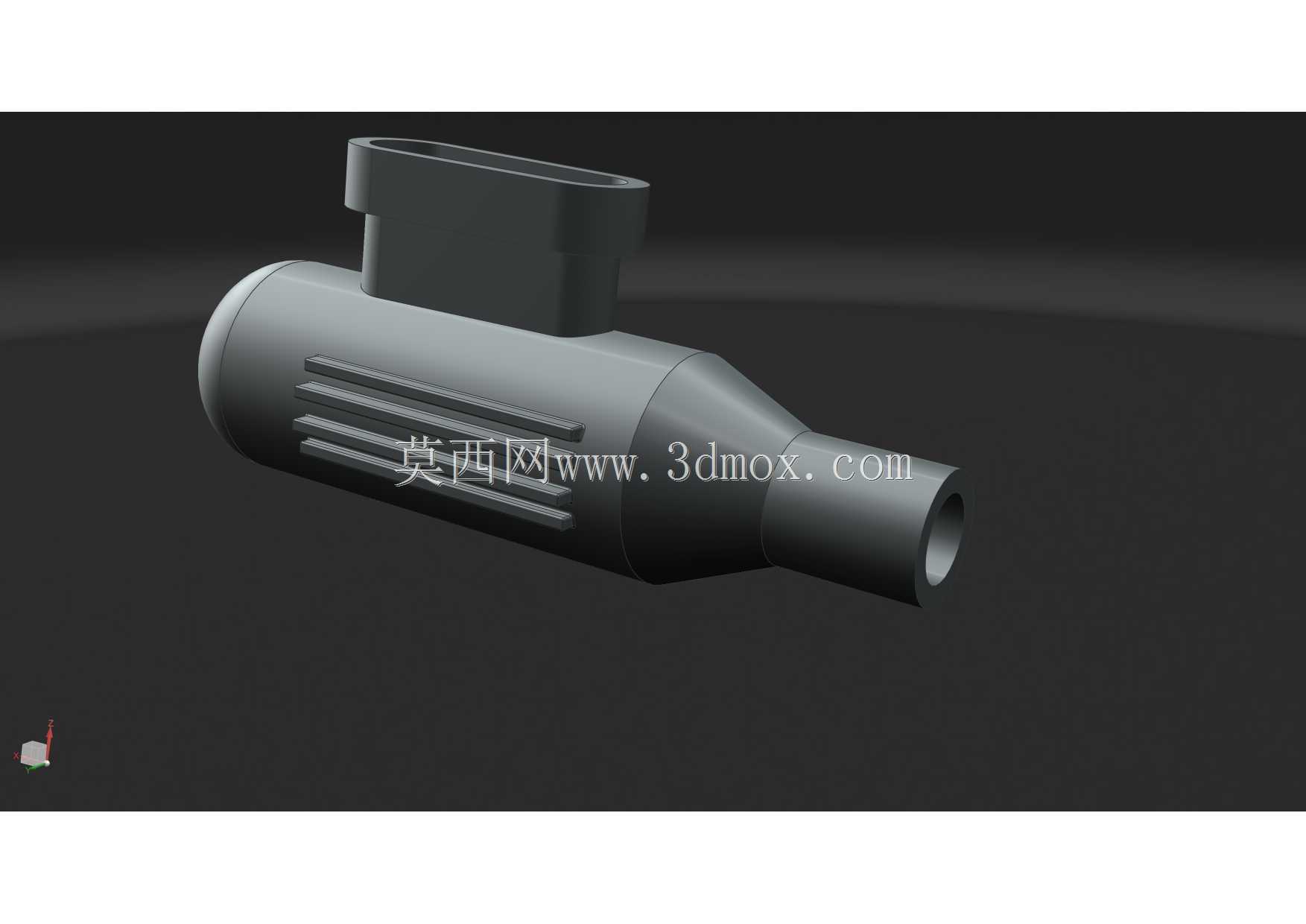

该零部件属于汽车车身电子控制系统的配套连接组件，主要应用于乘用车辆车身控制模块与车载线束的对接场景，承担车身控制模块信号传输、低压供电通路连接的核心作用，是车身电控系统中保障信号稳定传输、避免线路松脱故障的关键连接部件。在实际装车场景中，该接头一端与车身控制模块的对应针位插接匹配，另一端与车身预制线束的端子压接后完成装配，适配车身钣金内侧的安装空间，不会与周边的线束固定卡扣、钣金加强筋、隔音棉安装位产生干涉，能够在车辆行驶过程中的持续振动、温湿度变化环境下保持稳定的连接性能，避免出现接触不良导致的车窗控制失效、门锁响应异常、灯光控制故障等常见车身电控问题。从产品功能特性来看，该接头采用圆柱型主体搭配顶部插接定位座的结构设计，主体表面设置有多道平行的防滑加强筋，既能够提升接头整体的结构强度，避免装配插拔过程中出现壳体开裂的问题，也能够为线束护套的安装提供定位基准，保证护套装配后完全覆盖接头与线束的连接位置，提升连接处的防尘防水性能。端部的锥形缩径设计能够引导线束顺利穿入接头内部，降低装配过程中线束外皮被壳体边缘刮损的概率，同时锥形结构也能够与线束密封圈紧密贴合，提升接头整体的密封防护等级，适配车辆引擎舱边缘、仪表台内侧等存在少量凝露、粉尘的安装环境。在设计思路上，该结构充分考虑了汽车零部件装配的工艺要求与使用可靠性，整体壳体采用一体化注塑成型的结构方案，减少了分体装配带来的连接缝隙，顶部的扁平方形插接座设置有对应的防呆定位结构，能够避免装配过程中出现插反、错位的问题，插接座内部预留的针脚安装空间能够适配不同针数的信号传输端子，满足不同配置车型车身控制模块的连接需求。在外形尺寸与安装边界设计上，该接头的圆柱主体直径适配常规汽车线束的护套尺寸，整体长度控制在合理范围内，不会占用过多的布线空间，顶部插接座的安装孔位与车身控制模块的插座位置完全匹配，装配后接头与模块表面的间隙均匀，不会对模块周边的其他插接件造成装配阻碍，接头整体的外轮廓无尖锐棱角，避免在车辆装配、后期维修过程中划伤维修人员的手部或者周边的线束外皮，同时也能够减少车辆行驶过程中接头与周边部件碰撞产生的异响问题。
