汽车装配序列路径提取工装结构设计

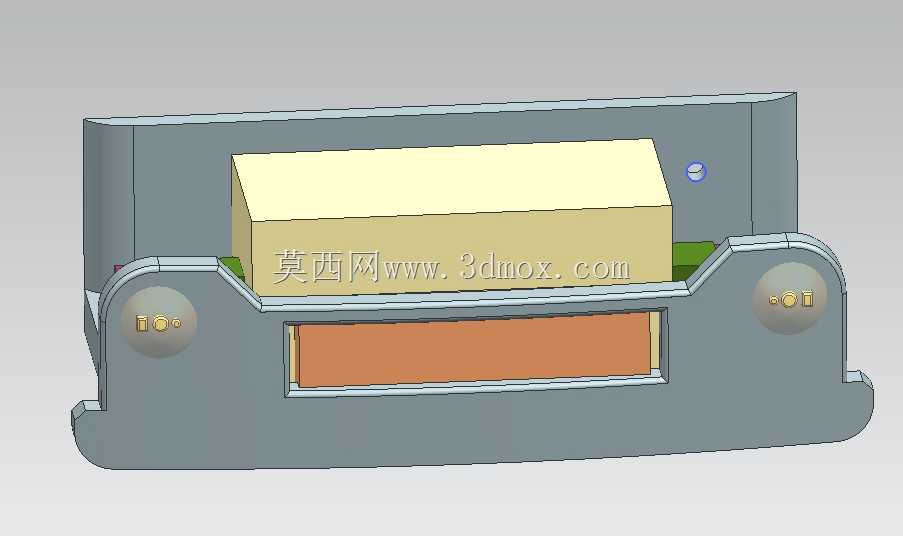

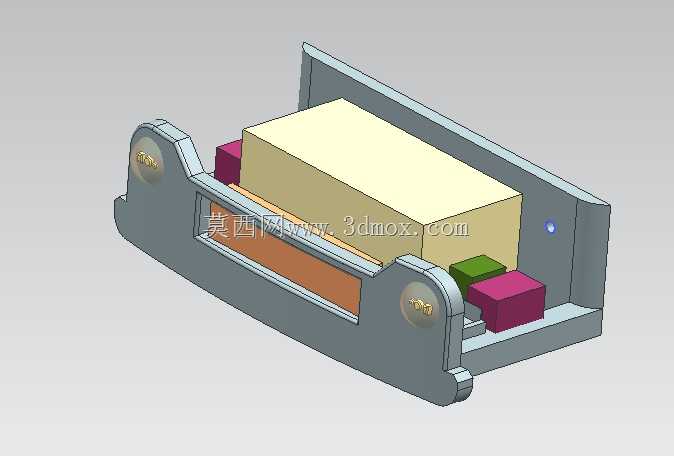

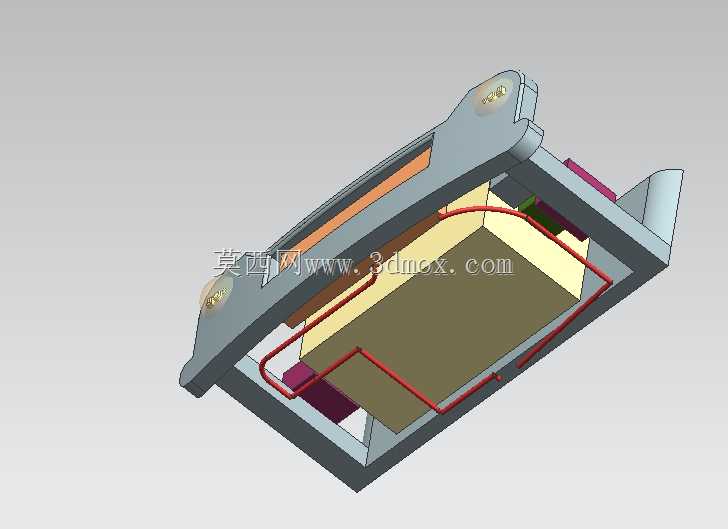

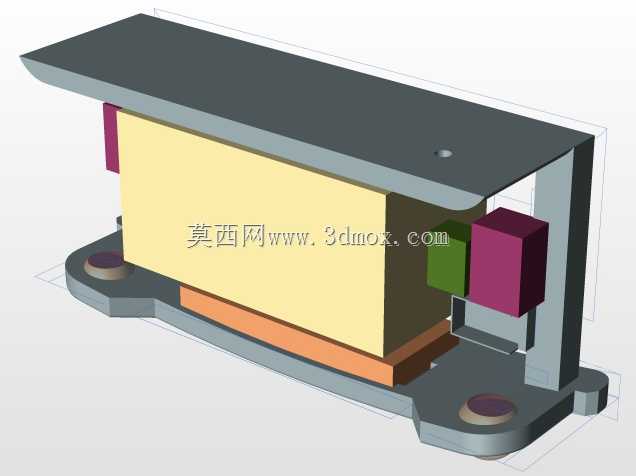

该结构面向汽车零部件装配工序的路径验证场景，主要用于在实车装配前，对多组件堆叠类部件的装配顺序、装配干涉情况进行前置推演，解决传统装配规划中依赖人工经验、易出现装配卡滞、组件磕碰损伤的问题。在汽车总装与部件分装环节，这类结构可覆盖内饰模块、电控单元安装支架、小型功能组件的装配路径模拟，帮助工艺人员提前确认各组件的装入顺序、进给方向与预留操作空间，避免实际生产线出现装配停滞、零件返工报废的情况。从功能特性来看，该结构采用上下分体式基座框架设计，底部为带安装定位凸台的承载底座，凸台设置同轴定位沉孔，可直接适配生产线工装板的定位销，保证模拟工位与实际生产工位的安装基准完全统一；上部为悬臂式压合盖板，盖板中部设置工艺定位孔，可配合压装头模拟组件压入的最终限位位置。框架内部预留多规格组件的容纳腔，可同时承载块状功能件、隔振垫层、侧边定位块、侧装锁紧块四类不同形态的零件，各零件的安装位均设置导向限位边，其中底部隔振垫层采用嵌入式安装槽设计，侧边定位块设置楔形导入面，侧装锁紧块预留侧向滑入轨道，完全匹配实际装配过程中各零件的进给方向。设计过程中优先遵循装配序列的可达性原则，按照从下到上、从内到外的装配逻辑排布各零件的安装空间：首先装入底部隔振垫层，依托底座的嵌入式槽完成预定位，随后放入主功能块，主功能块与框架侧壁预留0.8mm的间隙作为装配导向余量，再依次装入侧边的小型定位块与锁紧块，最后扣合上部盖板完成整体压合，整个装配路径无反向拆卸干涉，各步骤的操作空间均预留足够的手动或工装操作余量。外形尺寸方面，整体结构采用紧凑型布局，长度方向适配常规小型汽车功能组件的安装边界，宽度方向控制在单工位操作的合理范围内，高度方向预留各组件堆叠的总高度加上压合行程余量，安装边界完全匹配汽车分装线的工装台尺寸，底部安装孔的孔距与孔径符合通用工装板的定位标准，无需额外改造即可直接放置在现有生产工位开展装配路径验证，同时结构的框架边角均做倒圆角处理，避免装配模拟过程中划伤操作人员或零件表面。
