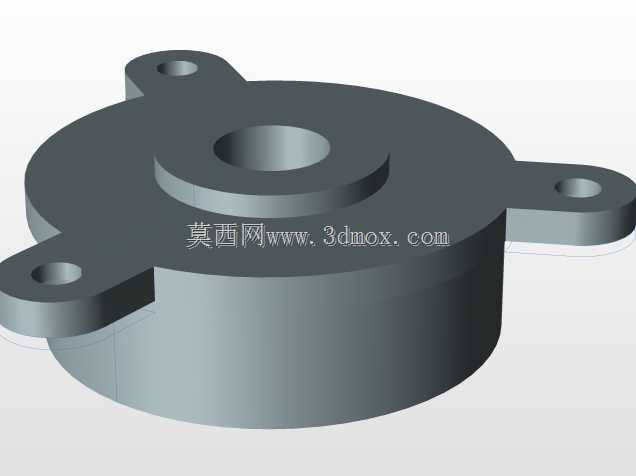

三耳带孔凸台圆形端盖结构设计

该零件属于机械传动与腔体密封场景下的常用端盖类构件，主要应用在小型减速腔体、微型泵阀壳体、气动元件端封以及小型电机端盖位置，核心作用是实现腔体端部的密封防护、内部轴承或轴系构件的轴向定位，同时通过自身的安装耳结构完成与主机壳体的可靠固定，阻挡外界粉尘、水汽进入腔体内部，避免内部润滑介质泄漏，保障腔体内部运动构件的运行稳定性与使用寿命。从功能特性来看，该零件采用一体化圆盘式主体结构，中心设置阶梯式凸台通孔，既可以为贯穿的轴类构件提供避让空间，也能通过凸台结构与腔体内部的轴承外圈形成配合，实现轴承的轴向限位，防止轴系运转过程中出现窜动；圆盘主体向外延伸出三个均匀分布的安装耳，每个安装耳上预制同轴安装通孔，安装时可通过螺栓穿过通孔与主机壳体上的螺纹孔锁紧固定，三耳均布的设计相比传统两耳或四耳结构，在有限的安装空间内可以实现更均匀的压紧力分布，避免端盖安装后出现局部翘曲导致的密封失效问题，同时三个安装点的定位方式可以降低对安装孔位加工精度的要求，在小尺寸构件上具备更好的安装容错性。从设计思路层面，该零件整体采用等壁厚设计思路，主体圆柱段的壁厚保持均匀一致，既可以满足结构强度要求，避免压紧过程中出现变形，也能减少加工过程中的材料去除量，降低生产制造成本；中心凸台的高度根据腔体内部轴承的安装深度设定，凸台外径与轴承外圈采用间隙配合，装配时可以快速定位，同时凸台根部设置微小过渡圆角，避免应力集中导致的凸台断裂问题；三个安装耳与主体圆盘的连接位置同样设置过渡圆弧，消除直角连接带来的应力集中隐患，提升零件的抗冲击能力。从外形尺寸与安装边界来看，该零件整体外轮廓由中心圆柱主体和三个外伸安装耳组成，安装耳的外伸长度控制在主体半径的二分之一左右，既保证安装孔与中心轴孔有足够的间距，避免螺栓锁紧时对主体结构造成挤压变形，也不会过多占用径向安装空间，适配小型紧凑化的设备安装需求；安装耳上的通孔直径根据常用的小规格紧固螺栓尺寸设计，通孔周边设置微小沉孔，可容纳螺栓头部，避免螺栓头外凸影响周边构件布置；零件整体轴向高度较低，安装后不会在设备端部形成过大的外凸尺寸，适配对安装空间轴向尺寸有严格限制的紧凑设备场景，装配时仅需对准三个安装孔位，依次锁紧螺栓即可完成固定，装配流程简单便捷，后期维护拆卸也十分方便。
