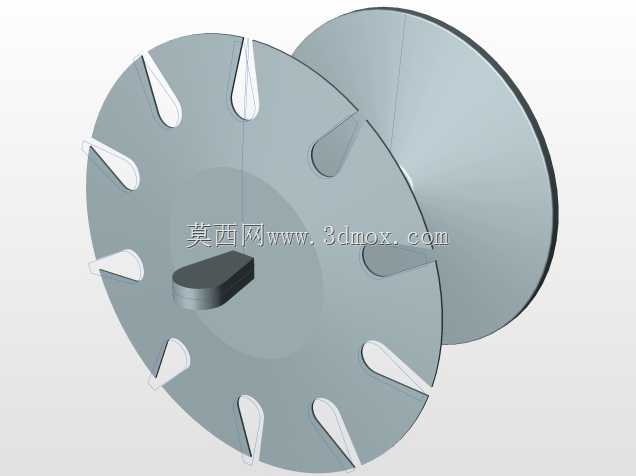

带锥形挡边槽型带槽轮盘结构设计

该轮盘结构主要应用于轻载间歇传动、线材导向收放、小型物料分拨等工业场景，在小型自动化生产线的线材输送工位、精密仪器的间歇进给单元、纺织设备的纱线导向机构中都能见到这类结构的应用，核心作用是通过盘面的均布槽型实现精准的卡位配合，搭配单侧锥形挡边完成物料或传动件的限位，避免运行过程中出现脱槽、偏移的问题。从实际用途来看，该结构既可以作为间歇传动机构的槽轮使用，配合拨销实现固定角度的步进转动，也可以作为线材收卷的导向轮，利用锥形挡边的斜面引导线材顺滑进入盘面的容置区域，还能作为小型物料的分拨轮，通过盘面的径向槽体卡持小型工件完成定距分料。在功能特性上，该结构采用单侧锥形挡边与平面槽盘结合的设计，锥形挡边的锥面角度经过优化，既能够对进入轮盘的部件起到导向收拢作用，又不会因为锥度过大造成部件卡滞；盘面均匀分布的水滴型径向槽，槽体边缘做了圆弧过渡处理，能够减少与配合部件接触时的磨损，降低运行过程中的噪音；中心设置的D型轴孔，能够与配套的D型传动轴实现周向固定，无需额外的键连接即可传递扭矩，装配流程更加简便，同时轴孔的凸起轴台能够提升轮盘与轴的配合长度，增强连接的稳定性，避免运行过程中出现轮盘晃动的问题。在设计思路上，该结构优先考虑了运行的稳定性与装配的便捷性，首先确定中心轴孔的尺寸与配合公差，保证与传动轴的过渡配合精度，再根据实际传动或导向的需求确定轮盘的外径尺寸，按照配合部件的尺寸设计径向槽的深度、宽度与分布数量，确保每个槽体都能稳定卡持配合部件；单侧锥形挡边的直径略大于槽盘外径，锥面延伸至槽体的外端位置，能够在部件进入槽体前就完成导向纠偏，槽体的水滴型设计是为了在卡持配合部件时形成线接触而非面接触，减少接触面积降低摩擦阻力，同时槽体的根部做了圆角处理，避免应力集中造成的盘面开裂问题。在外形尺寸与安装边界上，该轮盘的整体轴向长度较短，锥形挡边的最大直径为槽盘外径的1.1倍左右，安装时仅需保证轮盘两侧预留不小于5mm的间隙，避免锥形挡边与相邻机架部件发生摩擦，中心轴孔的轴向长度与轮盘整体厚度匹配，安装时传动轴穿过轴孔后通过轴端挡圈即可完成轴向固定，径向方向上槽盘的外圆与周边部件的安全距离不小于槽体深度的1.2倍，保证轮盘转动时槽内的配合部件不会与周边结构发生干涉。
