多缸内燃机用组合式曲轴结构设计

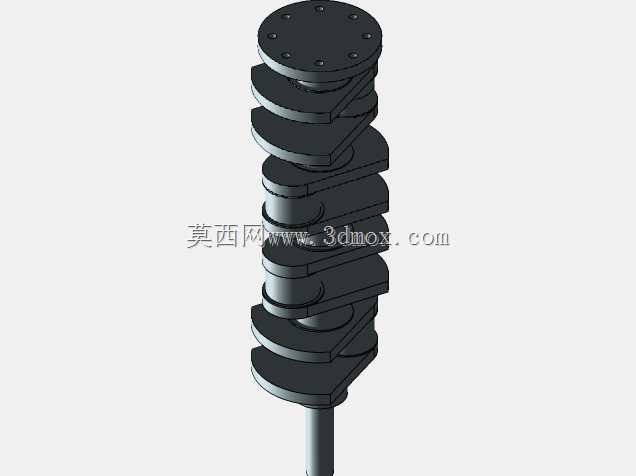

这款曲轴是内燃机动力输出核心部件，主要适配直列多缸四冲程内燃机，广泛应用在乘用车动力总成、小型工程机械动力单元、农用机械动力系统以及固定式发电机组的动力端，承担着将活塞往复直线运动转化为旋转扭矩的核心功能，是整套动力系统中承载交变载荷最核心的传动部件。从实际应用场景来看，这类曲轴需要长期在高转速、高交变冲击载荷的工况下持续工作，既要承受活塞连杆组传递来的爆发压力冲击，也要平衡各缸往复运动产生的惯性力，因此结构设计上采用了多曲拐错落排布的形式，每个曲拐的相位角严格按照气缸点火顺序匹配，确保各缸做功行程的扭矩输出均匀连贯，大幅降低动力输出过程中的转速波动。在产品功能特性上，这款曲轴的主轴颈与连杆轴颈均采用等刚度强化结构设计，轴颈衔接处做了大圆角过渡处理，能够有效分散应力集中点，避免长期交变载荷下出现疲劳断裂风险；顶端的法兰盘结构用于安装飞轮与启动齿圈，末端的轴伸结构用于对接动力输出端的传动机构，可直接匹配离合器、皮带轮等外接传动部件，整套曲拐的配重块与轴颈为一体化结构设计，配重块的外形轮廓经过动平衡校准，能够抵消各缸活塞与连杆运动时产生的一阶、二阶往复惯性力，让内燃机在额定转速区间内运行更平稳，降低整机振动与运行噪音。从设计思路来看，这款曲轴采用了分层堆叠式的结构逻辑，每个曲拐单元的轴向尺寸严格对应气缸中心距，确保连杆安装后不会出现运动干涉，主轴颈的直径尺寸大于连杆轴颈，在保证曲轴整体抗弯强度的同时，为连杆轴颈的润滑油道预留了足够的布置空间，润滑油道从主轴颈表面斜向贯通至对应连杆轴颈，能够在压力润滑系统工作时持续为轴瓦配合面提供压力润滑油，避免干摩擦导致的轴颈烧蚀。在外形尺寸与安装边界上，这款曲轴的轴向总长度适配对应排量内燃机的缸体曲轴箱空间，主轴颈的同轴度公差控制在微米级，安装时仅需要将各主轴颈对应嵌入缸体主轴承座，扣合主轴承盖并按规定扭矩紧固即可完成定位，不需要额外调整安装位置；连杆轴颈的宽度尺寸匹配对应连杆大头的安装宽度，装配后连杆的轴向窜动量控制在合理区间，既不会出现卡滞也不会产生过大的轴向冲击；顶端法兰的螺栓孔分布圆直径与飞轮安装孔位完全匹配，安装后飞轮的端面跳动量满足高速旋转的动平衡要求，整套结构不需要额外改动即可直接适配对应型号的内燃机缸体、活塞连杆组以及外围附件，能够满足中小排量内燃机的动力输出需求，在常规工况下的使用寿命能够覆盖内燃机整机的大修周期。
