端部固定用带方形安装座轴支架法兰结构

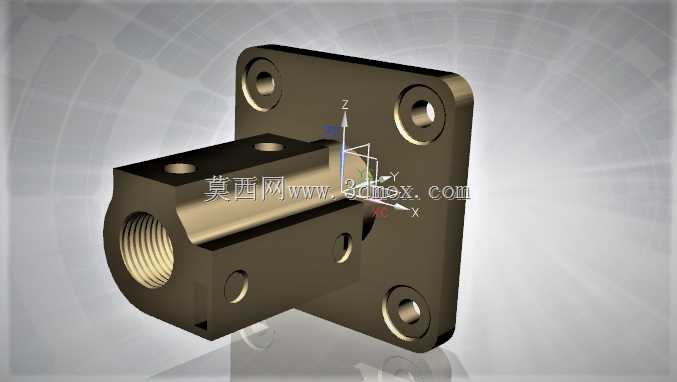

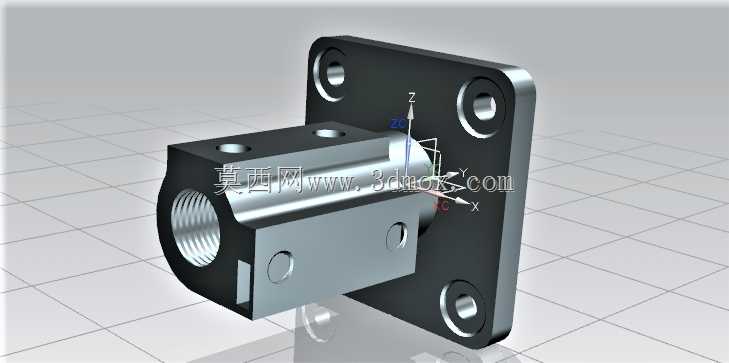

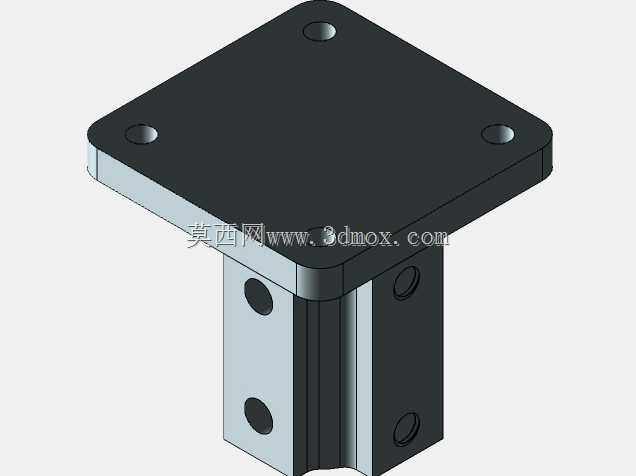

这款轴支架法兰是轴系传动与支撑场景中常用的端部定位连接件，广泛应用于轻工输送设备、小型自动化生产线、精密检测工装、包装执行机构等需要对轴类零件端部进行刚性固定的工业场景中，能够为伸出的光轴、螺纹杆、传动轴提供稳定的径向支撑与轴向限位，避免轴件在运转过程中出现径向窜动、轴向偏移的问题，保障整套传动机构的运行精度与结构稳定性。从实际使用功能来看，该部件集成了安装固定与轴端锁紧两大核心功能，一侧的方形法兰安装板可通过四个角的沉头安装孔与设备机架、安装面板实现贴合式锁紧固定，沉孔设计能够让螺栓头完全埋入板件内部，避免安装后螺栓突出干涉周边部件，同时方形安装面相比圆形法兰拥有更好的抗扭转性能，在承受轴件传递的径向载荷与扭矩时，能够分散安装面的受力，降低连接螺栓的剪切负荷。另一侧的轴套主体内部加工有内螺纹结构，可直接与外螺纹轴件实现螺纹配合锁紧，也可穿入光轴后通过轴套侧壁的顶丝孔拧入紧定螺钉，实现对光轴的锁紧固定，适配不同连接形式的轴类零件安装需求。在设计思路上，该部件采用了分体功能集成的结构逻辑，将法兰安装板与轴套主体做了一体化刚性连接，既减少了装配环节的零件数量，也避免了多零件拼接带来的装配间隙与累积误差；轴套与法兰板的衔接处做了圆弧过渡处理，能够有效降低应力集中系数，避免设备长期运行过程中衔接位置因交变载荷出现疲劳开裂的问题。轴套侧壁预留的多个顶丝安装孔，可从不同方位对穿入的轴件进行顶紧固定，相比单顶丝结构拥有更强的锁紧力，能够适配带一定振动工况的使用场景。从安装边界与尺寸适配来看，方形法兰板的四个安装孔采用对称式分布，孔位间距符合常规小型设备安装面板的通用孔距规格，可直接替换同规格的老式轴端固定座，无需对原有安装面板做二次打孔加工；轴套的内孔通径与法兰板的安装面保持垂直，加工过程中严格控制了垂直度公差，能够保障轴件安装后与安装面的垂直精度，避免轴件倾斜导致的传动卡滞、轴承偏磨等问题；整体结构的外形轮廓紧凑，安装后不会占用过多的设备内部空间，适合在布局紧凑的小型自动化设备内部安装使用，同时部件的外露棱角均做了倒角处理，既能够去除加工毛刺避免安装时划伤操作人员，也能够提升部件整体的外观质感。
