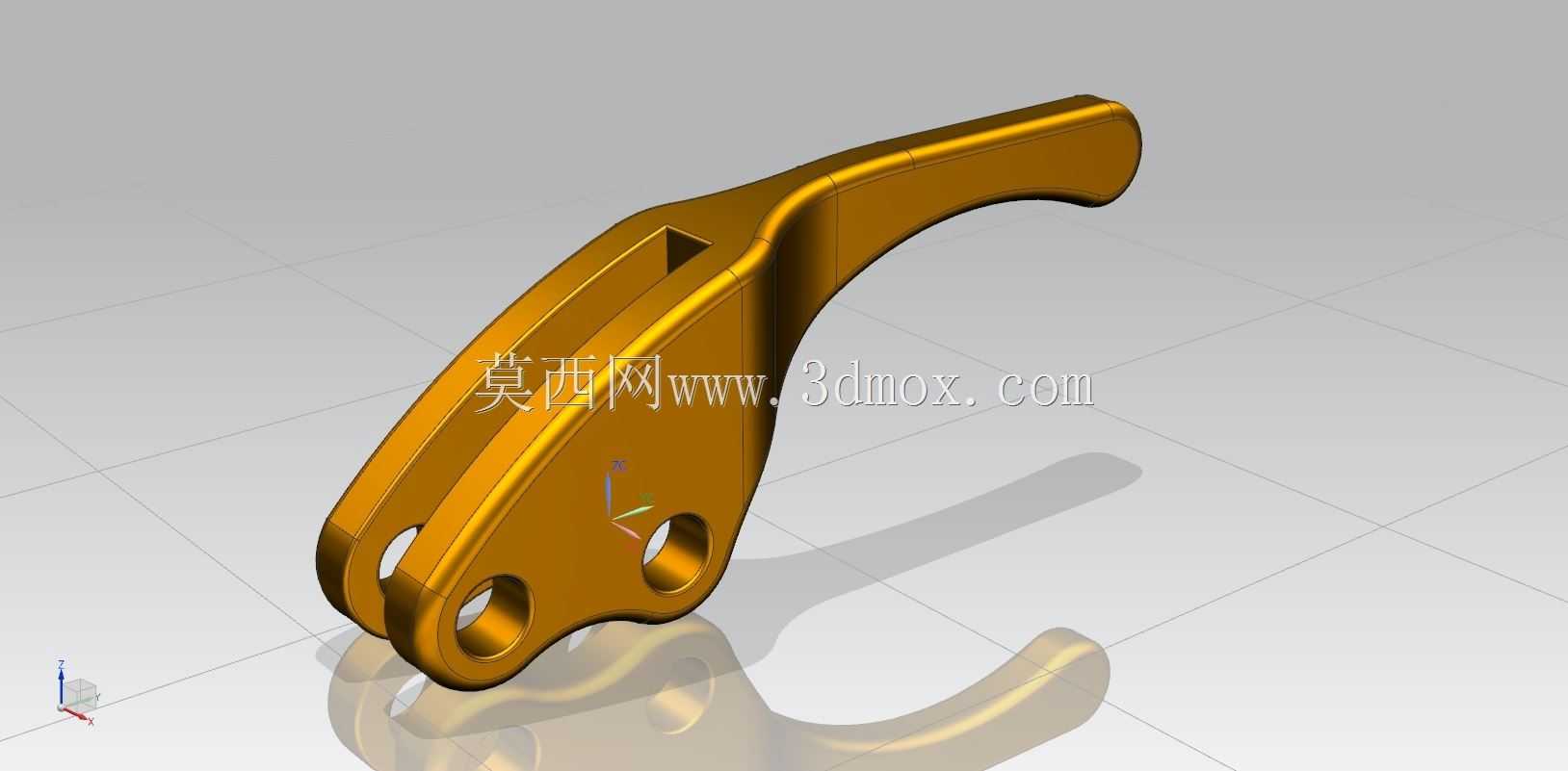

机械传动用异形杠杆结构件

该杠杆构件是机械传动与操纵系统中常见的受力执行部件，广泛应用于各类手动操纵机构、离合控制单元、制动触发装置以及小型工装夹具的力传递路径中，在轻工机械、农用设备、小型机动车辆以及通用工业设备的操纵端都能见到这类构件的应用，核心作用是通过杠杆力矩放大原理，将输入端的手动作用力按比例放大后传递至执行端，实现小输入力驱动大负载动作的功能，降低操作人员的施力强度，同时精准控制动作的行程与触发时机。从功能特性来看，该杠杆采用一体化锻压成型的结构设计，整体为变截面弧形受力形态，握持端做了贴合人手施力习惯的圆弧过渡处理，表面无尖锐棱角，长时间操纵也不会产生硌手的不适感；连接端设置了多组同轴安装孔位，其中主铰接孔用于将杠杆固定在设备基座的铰接轴上，作为杠杆摆动的旋转支点，其余孔位分别用于连接动力输入拉杆与执行端传动件，孔位之间的间距经过严格的力矩比计算，确保施力端与负载端的力臂比例符合操纵力设计要求，既不会因为力臂过长导致杠杆结构刚性不足，也不会因为力臂过短造成操纵费力的问题。在设计思路上，该构件充分考虑了实际使用中的受力分布情况，主体采用渐变厚度的加强筋结构，从铰接支点处向握持端逐步收窄厚度，在保证铰接区域结构强度、避免长期受力出现孔位变形开裂的前提下，尽可能降低构件自身重量，减少操纵过程中的惯性阻力；构件表面做了均匀的氧化防护处理，能够适应常规工业环境下的防潮、防轻度腐蚀需求，延长构件的实际使用寿命。从安装边界来看，该杠杆的铰接孔位公差按照精密传动件的配合要求设计，与标准铰接轴配合时摆动间隙控制在极小范围内，不会出现操纵旷量；整体摆动行程内的外轮廓做了避空设计，安装后在全行程摆动过程中不会与周边的设备基座、护罩等相邻构件发生运动干涉，安装时只需将主铰接孔对准基座销轴，装入限位卡簧固定后，再分别连接两端的传动拉杆即可完成装配，不需要额外的定制适配加工，能够直接替换同规格的传统杠杆构件，适配多数常规操纵机构的安装尺寸要求。在实际使用过程中，该杠杆的受力方向经过结构优化，主要受力路径沿构件的弧形加强筋分布，长期承受交变载荷也不易出现应力集中导致的断裂问题，能够满足高频次操纵的使用需求。
