液压系统用内啮合齿轮泵泵体结构设计

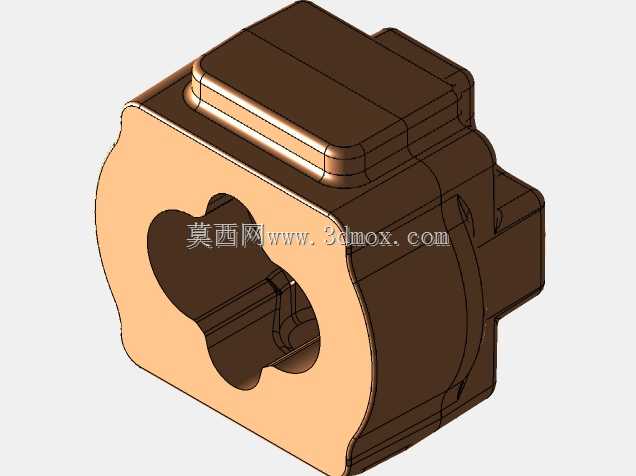

齿轮泵是液压传动系统中应用极为广泛的动力转换元件，承担着将原动机输入的机械能转化为液压油压力能的核心作用，为整个液压回路提供稳定的压力油源，广泛应用在工程机械液压支腿回路、机床液压夹紧系统、农业机械液压悬挂装置、物流设备液压升降单元等场景中，而泵体作为齿轮泵的核心承载壳体零件，其结构设计直接决定了齿轮泵的工作可靠性、容积效率与运行寿命。这款齿轮泵体采用整体式块状结构设计，主体为近似方形的厚实壳体结构，两侧设置圆形的齿轮腔安装止口，用于容纳一对相互啮合的齿轮组件，内腔的型线完全匹配齿轮的齿顶圆轮廓，能够保证齿轮转动过程中齿顶与泵体内壁保持极小的均匀间隙，既可以减少高压油的内泄漏，提升泵的容积效率，又能避免齿轮转动时与壳体内壁发生刮擦磨损。泵体上方设置凸起的集成式流道结构，内部预制了吸油腔与压油腔的过渡流道，能够将齿轮脱开啮合侧形成的负压区与吸油口连通，将齿轮进入啮合侧形成的高压区与压油口连通，流道采用圆弧过渡设计，有效降低液压油在流道内的流动阻力，减少油液流动过程中的压力损失与紊流发热，提升泵的运行效率。泵体的侧面预留了标准的安装连接接口，可直接与泵的前后端盖通过紧固件完成定位装配，安装面的平面度设计公差控制在极小范围内，能够保证装配后结合面的密封性能，避免高压油从结合面处出现外泄漏。在设计过程中，充分考虑了泵体的受力特性，由于泵工作时压油腔一侧会持续承受较高的工作压力，因此泵体在压油腔侧的壁厚做了针对性的加厚处理，同时在壳体外部设置了加强筋结构，既能够保证壳体在额定工作压力下不会出现变形开裂，又能合理控制壳体的整体重量，避免不必要的材料浪费。泵体的安装边界尺寸充分匹配通用齿轮泵的安装规格，能够直接适配同系列的齿轮、端盖、轴封等标准配件，无需额外修改即可完成整泵的装配，在实际使用中，该泵体可适配额定压力范围内的低压液压系统，能够稳定输送粘度合适的液压油介质，为各类液压执行元件提供可靠的压力油供给，整体结构紧凑，安装固定方便，具备良好的工艺性，适合采用铸造后精加工的工艺路线批量生产，能够有效控制零件的加工成本与生产周期。
