外啮合齿轮泵上体壳体结构设计

　　在液压传动与低压流体输送场景中，外啮合齿轮泵是应用最广泛的动力元件之一，而泵体上体作为齿轮泵的核心承压壳体零件，直接决定了整泵的密封性能、承压能力与装配精度。日常接触的机床润滑系统、小型液压站、工程机械的辅助供油回路、燃油输送单元里，都能见到这类壳体的身影，它需要包裹齿轮副的上半部分腔体，同时集成进油、出油流道的衔接结构，还要为端盖、定位销、连接螺栓提供精准的安装基准。

　　从实际功能出发，这个壳体的内腔轮廓需要完全匹配齿轮副的转动轨迹，既要保证齿轮转动时不与壳体内壁发生刮擦，又要尽可能缩小径向间隙，减少高压油的内泄漏——这是齿轮泵容积效率的核心影响因素，间隙过大会导致输出压力不足、流量波动超标，间隙过小则会在油温升高、零件受热膨胀时出现齿轮卡滞，甚至引发扫膛故障。壳体顶部的沉孔结构，是为了安装泄压阀或者排气堵头，在泵初次启动时可以通过这个位置排出腔体内的空气，避免出现气蚀、供油断续的问题，日常维护时也能通过这个孔检测腔体内的压力状态，判断齿轮副的磨损情况。

　　设计这类壳体的时候，首先要确定的是安装边界尺寸：两侧的弧形凸缘结构是用来和齿轮泵下体、端盖配合的定位面，凸缘上的螺栓孔位置需要和配对零件完全同轴，螺栓的分布跨距要考虑拧紧时的压紧力均匀性，避免出现局部密封压合不实导致的渗漏。壳体的进出油侧的壁厚需要做差异化设计，高压侧的壁厚要比进油侧厚15%-20%，因为齿轮泵工作时压油腔的压力会持续作用在壳体内壁，长期承压下如果壁厚不足，会出现壳体变形、结合面翘曲的问题，直接导致外泄漏。

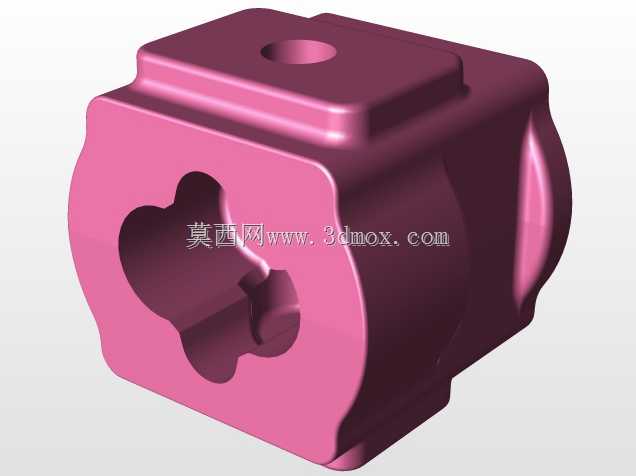

　　从外形结构来看，壳体外部的加强筋并不是随意设置的，每一处凸起的筋条都对应着内部流道的压力集中区域，既能提升壳体的整体刚性，减少工作过程中的振动噪声，又能在不额外增加过多壁厚的前提下提升承压能力，控制零件的整体重量。中间的梅花形内腔是齿轮安装腔的上半部分，轮廓的圆弧半径需要和齿轮的齿顶圆半径匹配，同时要在齿轮啮合区预留出困油卸荷的槽位衔接位置，避免齿轮啮合时出现困油现象，引发剧烈的压力冲击和噪声。

　　在实际装配场景中，这个上体壳体和下体的结合面需要保证足够的平面度，一般要求平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6，这样才能在纸垫或者密封圈的配合下实现可靠密封，不需要额外涂胶就能避免高压油从结合面渗漏。两侧的轴孔位置需要和齿轮轴的同轴度控制在0.015mm以内，否则会导致齿轮轴转动时出现偏磨，缩短轴承和齿轮的使用寿命，同时也会增大整泵的运转阻力，降低传动效率。

　　很多刚接触液压元件设计的工程师容易忽略壳体的流道过渡设计，在进油腔的位置，内壁需要做圆滑的圆弧过渡，不能出现直角或者尖边，否则油液在高速流动时会在直角位置产生涡流，增大流动阻力，同时也容易在尖角位置出现气蚀，长期使用后会在壳体内壁剥蚀出凹坑，影响泵的使用寿命。出油侧的流道要尽可能缩短截面突变的长度，减少高压油的压力损失，保证输出压力的稳定性。

　　从工况适配角度来说，这类壳体一般采用铸铁或者压铸铝合金材质，铸铁材质的壳体刚性更好、减振效果优，适合用在压力等级稍高的工业液压场景，铝合金材质的重量更轻、导热性好，适合用在对重量敏感的移动设备液压系统里，比如小型工程机械、农用机械的供油单元。不管是哪种材质，壳体在加工完成后都需要做耐压测试，一般要施加1.5倍的额定工作压力，保压5分钟以上没有渗漏和永久变形才能投入装配，这是因为壳体一旦在工作中出现开裂，会导致整个液压系统失压，引发设备动作失控的风险。

　　在建模过程中，这类壳体的特征构建需要优先保证内腔和安装基准的尺寸精度，先绘制内腔的轮廓草图，再通过拉伸、布尔运算构建出主体腔体，之后添加外部的安装凸缘、螺栓孔、顶部沉孔等特征，最后做所有棱边的倒角和圆角处理——内部棱边的圆角是为了减少应力集中，外部棱边的倒角是为了去除加工毛刺，避免装配时割伤密封件或者操作人员。需要注意的是，所有的安装孔位都要和配对零件做干涉检查，尤其是螺栓孔的沉头深度，要保证螺栓拧紧后头部不会突出安装平面，避免和相邻的零部件发生碰撞。

　　日常检修这类齿轮泵的时候，首先检查的就是上体壳体的结合面有没有翘曲、划痕，内腔有没有因为气蚀出现的凹坑，安装孔有没有出现滑牙或者变形，如果结合面的划痕深度超过0.1mm，就需要通过研磨修复平面度，否则即使更换新的密封垫，也还是会出现渗漏问题。如果内腔的气蚀凹坑深度超过0.5mm，这个壳体就需要直接更换，因为凹坑会导致油液流动紊乱，同时也会增大内泄漏量，让整泵的容积效率下降到合格范围以下。
