齿轮泵双腔式耐磨侧板结构设计

　　在液压系统的动力元件设计环节，齿轮泵的容积效率与使用寿命始终是结构工程师重点考量的核心指标，而耐磨侧板作为齿轮泵端面密封与压力补偿的核心零件，直接决定了泵体在高压工况下的内泄漏水平与摩擦副损耗速率。这款双腔式耐磨侧板，主要适配外啮合齿轮泵的端面配流结构，安装位置介于齿轮副端面与泵体端盖之间，承担着轴向间隙补偿、齿轮端面摩擦承载、高低压腔隔离密封的多重作用，在工程机械、农用机械、机床液压站、工业润滑系统的齿轮泵产品中均有广泛应用。

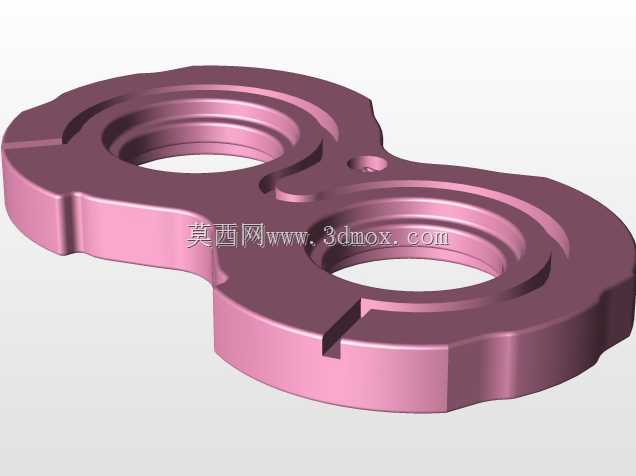

　　从实际工况适配角度来看，外啮合齿轮泵运行过程中，齿轮端面与相邻零件的摩擦会随工作压力升高、运行时长增加逐步产生磨损，若没有专门的耐磨补偿结构，轴向间隙会持续增大，导致高低压腔串油、容积效率骤降，严重时甚至会出现泵体输出压力不足、无法带动负载的故障。这款耐磨板采用双连通腔的外形结构，两个圆形内孔分别对应齿轮泵的主动齿轮、从动齿轮安装位，内孔直径与齿轮齿顶圆尺寸预留了合理的装配间隙，既不会干涉齿轮的正常回转，又能最大限度缩小高压油的泄漏路径。板体的外轮廓采用与泵体内腔完全贴合的仿形设计，非对称的定位缺口与泵体内部的定位凸台完全匹配，安装时无需额外调整对位，就能保证两个腔室分别与泵体的吸油区、压油区精准对齐，避免出现装配错位导致的配流失效问题。

　　设计层面上，这款耐磨板的厚度尺寸经过严格的公差匹配，板体平面度控制在微米级精度，保证与齿轮端面的贴合面积达到90%以上，减少局部接触应力过大导致的偏磨问题。板体上预留的小型通油孔，可将压油腔的高压油引入板体与端盖之间的间隙，借助液压力推动耐磨板始终贴紧齿轮端面，实现轴向间隙的自动补偿，当齿轮与板体摩擦产生微量磨损时，液压力会推动板体跟进补偿，始终保持合理的端面间隙，既不会因为间隙过大产生内泄漏，也不会因为间隙过小导致摩擦阻力骤升、出现烧板故障。板体边缘的密封槽结构，可配合O型密封圈实现高低压腔的径向隔离，避免压力油沿板体与泵腔的配合间隙串流。

　　从安装边界来看，这款耐磨板的整体外轮廓尺寸完全适配对应型号齿轮泵的内腔安装空间，板体上的定位缺口除了防错装作用外，还能承担周向限位功能，避免泵运行过程中板体随齿轮的摩擦带动产生周向转动，导致通油孔错位、补偿功能失效。在实际选型应用中，这类耐磨板通常采用耐磨合金材料烧结成型，表面经过研磨处理，摩擦系数低、耐磨性能优异，能够承受齿轮端面长期高速回转带来的摩擦损耗，相比直接在泵盖上加工摩擦面的结构，可大幅降低泵体的后期维护成本，当耐磨板磨损到极限值时，仅需更换侧板即可恢复泵的性能，无需更换整个泵体或端盖，有效降低了设备的全生命周期使用成本。

　　在液压系统的实际运行场景中，这类双腔耐磨板的性能直接影响齿轮泵的额定工作压力上限，普通无补偿结构的齿轮泵额定压力通常只能达到16MPa，而采用这类带压力补偿的耐磨侧板结构后，齿轮泵的额定工作压力可提升至25MPa甚至更高，能够满足高压液压系统的动力输出需求。同时，合理的配流槽设计在板体的高低压过渡区设置了专门的卸荷结构，可将困油区的高压油及时引出，避免齿轮泵运行过程中出现困油现象，降低运行噪音与压力脉动，提升液压系统的运行稳定性。对于三维结构设计从业者而言，这类零件的建模重点在于双腔位置度的精准控制、定位缺口的尺寸匹配、通油孔的位置精度，以及板体厚度方向的公差分配，任何一个尺寸的偏差都可能导致装配后出现干涉、泄漏或者补偿失效的问题，建模过程中需要结合齿轮泵的整体装配关系，反复校验各配合面的间隙与对齐度，才能保证零件加工后能够满足实际使用要求。
