齿轮泵配套异形安装法兰结构设计

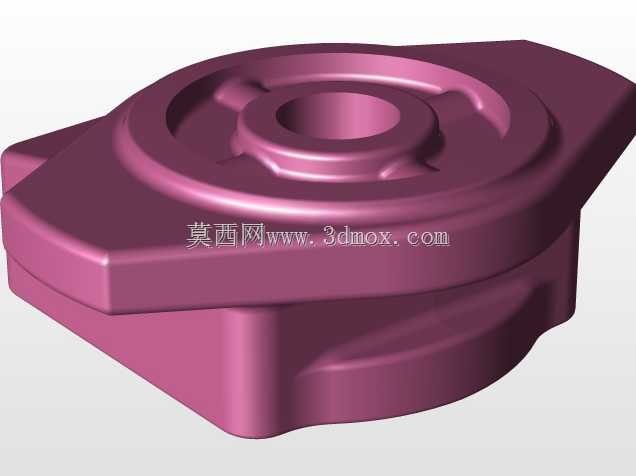

　　在液压传动与流体输送系统的实际装配场景中，这类异形安装法兰是齿轮泵与管路、泵体基座实现刚性连接的核心承载部件，区别于标准圆形法兰的通用适配属性，该结构完全围绕齿轮泵端盖的轮廓特征做匹配设计，能够在紧凑的安装空间内完成定位、密封、载荷传递的多重功能。从实际工况适配角度看，齿轮泵运行过程中会产生持续的径向脉动载荷，同时进出油口的压力波动会对连接部位形成周期性冲击，法兰的结构设计首先要满足连接刚度要求，避免长期运行后出现连接螺栓松动、密封面错位引发的泄漏问题。该法兰的主体轮廓采用非对称异形结构，两侧延伸的安装耳直接对应泵体基座的预装螺栓孔位，无需额外加装转接板即可完成对位安装，能够有效缩减泵组整体的安装占用空间，尤其适配工程机械、

　　小型液压站这类安装空间受限的应用场景。中心区域的环形凸台是核心密封配合面，设计时预留了与齿轮泵端盖定位止口的配合公差，装配时凸台嵌入泵体端盖的定位槽内，既可以实现径向定位，抵消齿轮轴转动带来的径向窜动载荷，又能为密封垫圈提供均匀的压紧面，避免密封件受压不均出现局部渗漏。凸台表面的多道弧形加强筋并非装饰结构，而是针对螺栓预紧力的传导路径做的刚度强化设计，当安装螺栓拧紧时，筋条能够将局部压紧力均匀分散到整个法兰盘面，避免法兰边缘出现翘曲变形，同时可以降低法兰整体的壁厚需求，在保证结构强度的前提下减少材料用量，控制部件自重。法兰下部的弧形收边结构完全贴合齿轮泵壳体的外部轮廓，装配后法兰与泵体外壁之间形成均匀的贴合间隙，

　　既可以避免装配时出现结构干涉，又能在泵体运行产生振动时，为法兰提供辅助的径向支撑，减少连接部位的交变应力幅值。从安装边界维度看，该法兰的安装耳孔位间距、中心通孔直径、密封凸台的高度尺寸均与对应规格齿轮泵的端盖参数完全匹配，中心通孔的尺寸适配齿轮泵的输入轴或者油道通径，不会对介质流通或者轴件转动形成干涉。密封面的平面度公差控制在满足液压系统静密封要求的范围内，装配时配合耐油橡胶密封圈或者金属密封垫，即可承受齿轮泵额定工作压力下的密封需求，无需额外加工密封槽。在实际选型适配过程中，这类定制化异形法兰相比标准法兰的优势在于集成化设计，不需要额外加工转接件，能够减少泵组连接环节的密封点位，降低泄漏故障的发生概率，同时装配工序更简单，

　　现场安装时只需对准定位止口、穿入固定螺栓即可完成装配，不需要反复调整对位角度。结构设计过程中，针对法兰的应力集中区域做了圆弧过渡处理，所有棱角位置均设置了工艺圆角，避免热处理或者机加工过程中出现应力开裂，同时运行过程中可以减少应力集中引发的疲劳损伤，延长部件的使用寿命。法兰的厚度设计经过载荷校核，能够承受额定工作压力下的轴向推力，以及齿轮泵运行带来的振动载荷，不会在长期使用后出现盘面变形。对于液压系统设计人员而言，这类匹配齿轮泵轮廓的专用法兰，能够有效优化泵组的整体布局，减少外接管路的弯折角度，降低管路沿程压力损失，同时紧凑的结构也便于后期的维护拆装，拆卸泵体时不需要拆除周边过多的管路附件，即可完成泵体与法兰的分离作业。在流体输送场景中，法兰的中心通流区域与泵体油道完全对中，没有出现通径突变的结构，能够避免介质流经连接部位时产生紊流，降低流体噪声与压力脉动，提升整个液压系统的运行稳定性。
